Mitsubishi Outlander XL. ЗАМЕНА ЛАМП - ЧАСТЬ 1



Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.

Для замены ламп блок-фары выполните следующее.





1.   Откройте капот и установите его на упор.

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

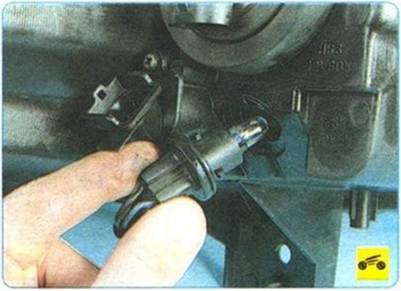

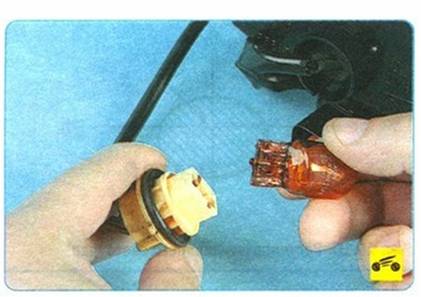

3.    Поверните патрон лампы указателя поворота против часовой стрелки.

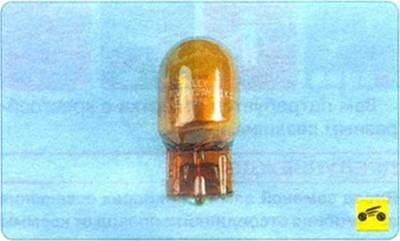

6.   Установите новую лампу в патрон, а па­трон в блок-фару.

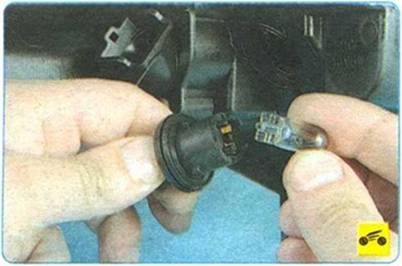

7.  Для замены лампы габаритного огня

поверните патрон против часовой стрелки...













Для удобства замены ламп в правой (по на­правлению движения автомобиля) блок-фа­ре необходимо дополнительно вывернуть болт крепления наливной горловины бачка стеклоомывателя к кузову и отвести налив­ную горловину в сторону.

11.  Установите новую лампу в порядке, об­ратном снятию.





12.   Для замены лампы ближнего света

поверните крышку лампы против часовой стрелки...

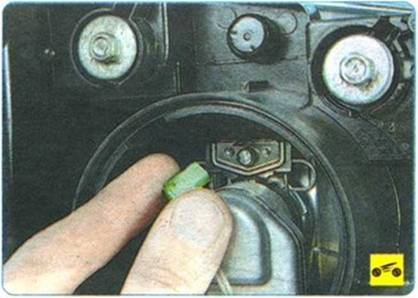

13.   Отсоедините от вывода лампы наконеч­ник «массового» провода.

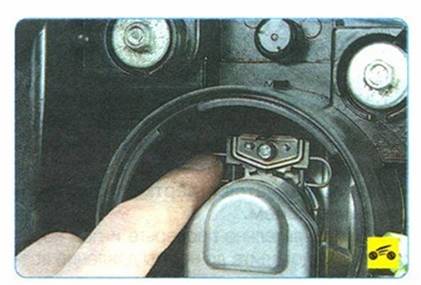

14.   Отожмите пружинные фиксаторы лампы ближнего света...





15.   ...и извлеките лампу из отражателя блок-фары.

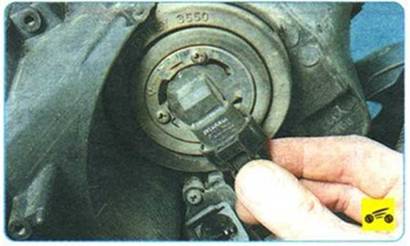

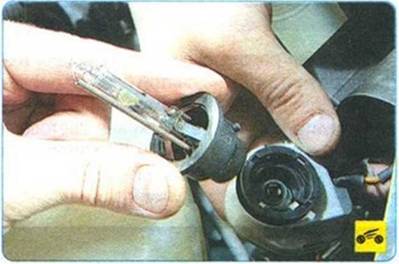

16.   Поверните лампу против часовой стрелки...





17.   ...и извлеките ее из патрона.

18.   Вставьте новую лампу ближнего света в отражатель и зафиксируйте ее, устанозив колодку жгута проводов и «массовый» провод.





темнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряп­кой. Если на лампе все-таки остались жир­ные пятна, удалите их спиртом.





19.  Для замены лампы дальнего света

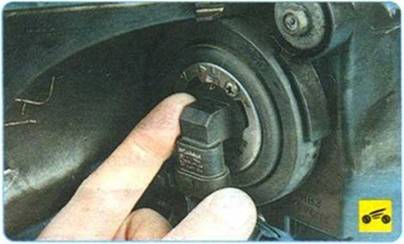

в блок-фаре нажмите на фиксатор колодки жгута проводов...





20.    ...и отсоедините колодку от выводов лампы.

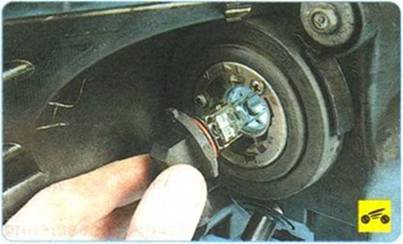

21.   Поверните патрон лампы против часо­вой стрелки на 45°...





22.    ...и извлеките лампу из отражателя.

ПРЕДУПРЕЖДЕНИЕ

Не касайтесь пальцами колбы лампы, так как газоразрядная ксеноновая лампа сильно на-

гревается и жирные пятна на ней вызовут по­темнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряп­кой. Если на лампе все-таки остались жир­ные пятна, удалите их спиртом.

23.                        Установите новую лампу в порядке, об­ратном снятию.
