Mitsubishi Outlander XL. ЗАМЕНА СУППОРТА ТОРМОЗНОГО МЕХАНИЗМА ПЕРЕДНЕГО КОЛЕСА





1.  Снимите пробку бачка, откачайте тор­мозную жидкость из бачка, например, боль­шим медицинским шприцем и заверните пробку бачка главного тормозного цилиндра, чтобы исключить попадание мусора в бачок.

2.  Снимите колесо со стороны заменяемо­го суппорта.

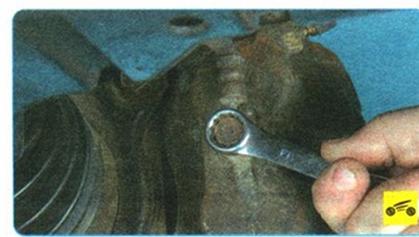

3. Выверните болт-штуцер...





4 ...и отсоедините от суппорта тормозной шланг.





5.  Обратите внимание на уплотнительные шайбы тормозного шланга. При установке за­мените их новыми.

ПОЛЕЗНЫЕ СОВЕТЫ

Подставьте емкость для слива остатка тор­мозной жидкости из шланга и рабочего ци­линдра суппорта.

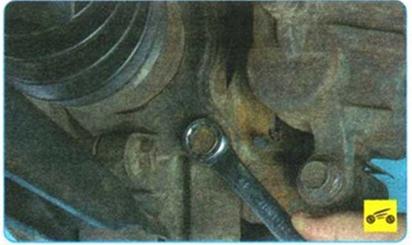

6.  Выверните два болта крепления направ­ляющей колодок к поворотному кулаку...



Так расположены болты крепления направ­ляющей колодок к поворотному кулаку.






7.   ...и снимите суппорт в сборе с направляющей колодок.

8.   Суппорт второго колеса снимают ана­логично.

9.   Установите суппорт в порядке, обратном снятию. Перед установкой болтов крепления направляющей колодок к поворотному кулаку нанесите на резьбу болтов анаэробный фикса­тор резьбы. При установке суппорта проследи­те, чтобы тормозной шланг не перекручивался.

10.   После установки восстановите уровень тормозной жидкости в бачке главного тормоз­ного цилиндра и удалите воздух из гидропри­вода тормозов (см «Прокачка гидропривода тормозной системы», с. 224).
