Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ПЕДАЛИ ТОРМОЗА

Педаль тормоза снимают для ее замены при появлении скрипа, заедания или увели­ченном люфте.

Вам потребуются: ключи «на 12», «на 14», отвертка с плоским лезвием, пассатижи.

I.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2. Выверните два винта крепления нижнего декоративного щитка панели приборов.





3.   ...преодолевая сопротивление пластико­вых держателей, аккуратно отведите от пане­ли декоративный щиток...





4.   ...отсоедините колодки жгута проводов от блока переключателей...





5   ...сожмите фиксаторы крепления.







6.  ...выведите диагностический разъем из кронштейна и снимите декоративный щиток.

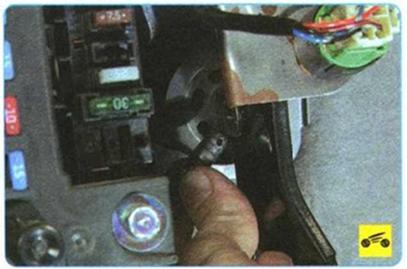

7.  Снимите пассатижами пружинный фик­сатор пальца вилки толкателя...





8.  ...и извлеките палец из отверстий вилки и педали.





9.                       Нажмите на фиксатор колодки жгута про­водов выключателя стоп-сигналов...









11.Отверните шесть гаек крепления крон­штейна педали тормоза к щиту передка...









12.  ...и снимите педаль тормоза в сборе с выключателем стоп-сигналов.





13.                      Для снятия выключателя стоп-сигнала поверните его на 45 град по часовой стрелке...

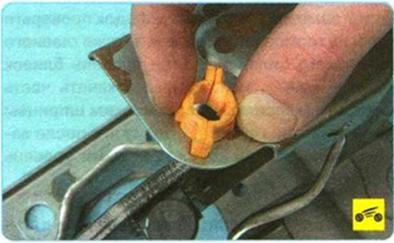

15.  При необходимости нажмите на фикса­торы втулки выключателя стоп-сигнала...





16.  ...и снимите втулку.

17.  Установите педаль тормоза и все дета­ли в порядке, обратном снятию.

18.  При необходимости проверьте и отре­гулируйте положение педали тормоза см «Проверка и регулировка положения педали тормоза», с. 219).
