Mitsubishi Outlander XL. ЗАМЕНА ШЛАНГОВ И ТРУБОК ГИДРОПРИВОДА ТОРМОЗОВ

Заменяйте шланги и трубки, если на них обнаружены повреждения. Периодичность проверки и замены шлангов и трубок тормозной системы указана в табл. 4.1.

Кроме того, в профилактических целях рекомендуем заменять шланги через каждые 150 тыс. км пробега или 5 лет эксплуатации автомобиля (в зависимости от того, что наступит раньше), даже если они внешне не повреждены. Резина шлангов стареет, и шланги могут неожиданно лопнуть при торможении.

Вам потребуются: ключ «на 14», специальные ключи для тормозных трубопроводов, пассатижи.

ПРИМЕЧАНИЕ

Гайки крепления тормозных трубопроводов обычно очень сильно затянуты, при попытке отвернуть их обычным ключом грани гаек сминаются. Поэтому рекомендуем пользоваться специальными ключами для тормозных трубопроводов.

Mitsubishi Outlander XL. ЗАМЕНА ТОРМОЗНЫХ ШЛАНГОВ

На автомобиле применяют четыре тормозных шланга: два (задние) для соединения трубопроводов с рабочими цилиндрами задних тормозных механизмов и два (передние) для соединения трубопроводов с рабочими цилиндрами передних тормозных механизмов

1. Для замены тормозного шланга тормозного механизма переднего колеса

снимите для удобства работы переднее коле со со стороны заменяемого шланга.

2. Отверните гайку крепления тормозной трубки к наконечнику шланга

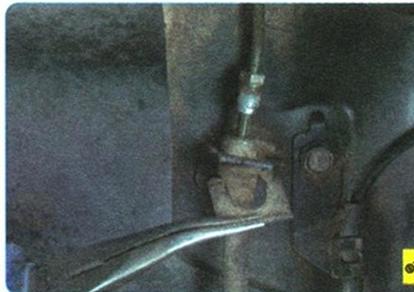

3. Снимите пассатижами пружинный фиксатор наконечника тормозного шланга...

4. ...и извлеките наконечник из отверстия в кронштейне.

ПОЛЕЗНЫЙ СОВЕТ

Для предотвращения полного вытекания жидкости из гидропривода сразу же заглушите отверстие трубки любым доступным способом. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

5 Выверните болт-штуцер крепления наконечника шланга к рабочему цилиндру тормозного механизма переднего колеса...

6. ...и извлеките болт из отверстия в суппорте.

ПРИМЕЧАНИЕ

Обратите внимание на две медные уплотнительные шайбы, расположенные по обеим сторонам наконечника шланга. При сборке замените эти шайбы новыми.

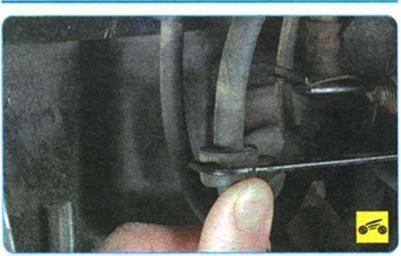

7. Нажмите на резиновую втулку тормозного шланга...

8. ...и извлеките ее из паза кронштейна амортизаторной стойки.

9. Сожмите пассатижами пружинный фиксатор крепления тормозного шланга к кронштейну амортизаторной стойки...

10. ...и извлеките фиксатор из наконечника крепления.

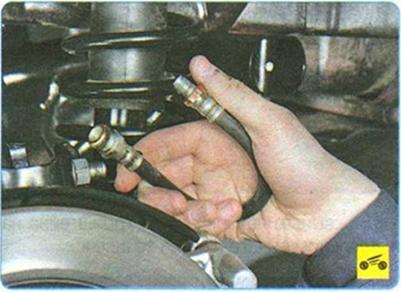

11. Извлеките наконечник крепления тормозного шланга из паза кронштейна амортизаторной стойки и снимите шланг.

12. Аналогично замените второй шланг тормозного механизма переднего колеса.

ПРЕДУПРЕЖДЕНИЕ

Проследите за тем, чтобы шланг не перекручивался при установке вдоль оси.

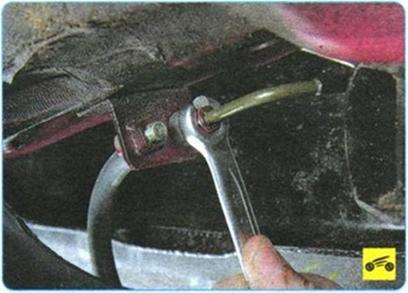

13.Для замены переднего шланга тормозного механизма заднего колеса отверните гайку крепления тормозной трубки к переднему наконечнику шланга...

15. ...и выньте наконечник из кронштейна на кузове.

ПОЛЕЗНЫЙ СОВЕТ

Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

16.Отверните гайку крепления тормозной трубки к заднему наконечнику шланга...

17....выверните болт крепления наконечника...

18. ...выньте наконечник из кронштейна на продольном рычаге и снимите шланг

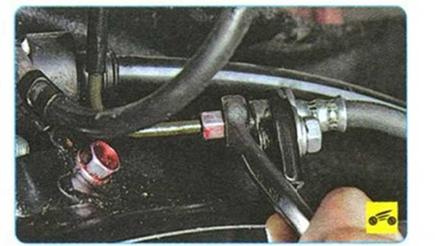

19. Для замены заднего шланга тормозного механизма заднего колеса отверните гайку крепления тормозной трубки к переднему наконечнику шланга...

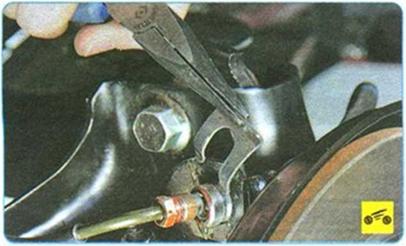

20. ...снимите пружинный фиксатор крепления наконечника...

21. ...выньте наконечник из кронштейна на продольном рычаге...

22. ...выверните второй наконечник тормозного шланга из колесного цилиндра...

23. ...и снимите шланг.

24. Аналогично снимите шланги с другой стороны автомобиля.

25. Установите тормозные шланги в порядке, обратном снятию.

26. После замены шлангов удалите воздух из тормозной системы (см «Прокачка гидропривода тормозной системы», с. 224).
