Mitsubishi Outlander XL. ПРИВОДЫ ЗАДНИХ КОЛЕС

ОСОБЕННОСТИ КОНСТРУКЦИИ

Приводы задних колес по конструкции аналогичны приводам передних колес, состоят из наружных 8 (рис. 6.23) и внутренних 3 шарниров равных угловых скоростей (ШРУСов), соединенных валом 7. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым делает возможными и осевые смещения валов при работе подвески.

Наружный шарнир типа Бирфильд состоит из корпуса, сепаратора, обоймы и шести шариков. В корпусе шарнира и в обойме предусмотрены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу заднего колеса и прикреплен к ней гайкой.

Обойма наружного шарнира установлена на шлицах вала между упорным буртиком и стопорным кольцом.

Внутренний шарнир типа Трипод состоит из корпуса и трех роликов на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. В корпусе шарнира выполнены пазы для
роликов. Трехшиповая ступица зафиксирована на валу стопорным кольцом 1, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и редуктора заднего моста. Шлице-вый наконечник корпуса внутреннего шарнира закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом.

В наружном шарнире установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя, и в запасные части поставляют только шарнир в сборе, а также малый ремкомплект, включающий в себя стопорное и упорное кольца, чехол и хомуты крепления чехла и динамического демпфера.

Внутренний шарнир поставляют в запасные части в виде двух ремкомплектоЕ: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомплекту наружного шарнира.

Для смазки шарниров применяют специальную смазку с дисульфидом молибдена (отечественный аналог - ШРУС-4). Герметизация шарниров обеспечена резиновыми чехлами 5 и 9, закрепленными на корпусах шарниров хомутами 4 и 6.

Валы приводов левого и правого колеса выполнены одинаковой длины и взаимозаменяемы.

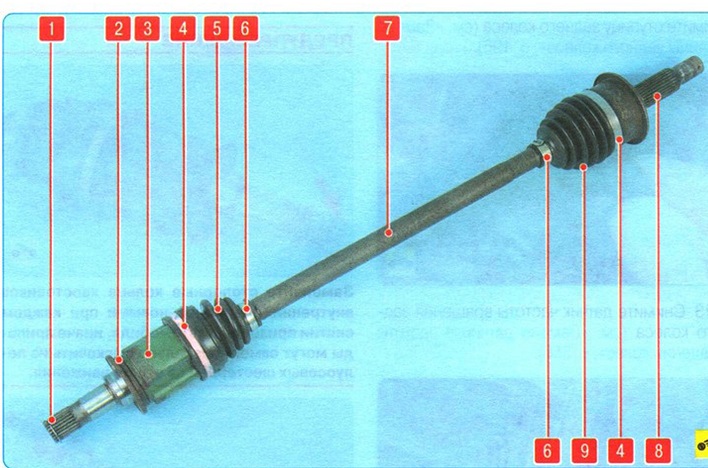

Рис. 6.23. Привод заднего колеса: 1 - стопорное кольцо; 2 - пыльник сальника внутреннего шарнира; 3 - внутренний шарнир; 4 - большой хомут крепления чехлов шарниров; 5 - чехол внутреннего шарнира; 6 - малый хомут крепления чехлов шарниров; 7 - вал привода заднего колеса; 8 - наружный шарнир привода правого переднего колеса; 9 - чехол наружного шарнира
