Киа Сид (2012+). ЗАМЕНА СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ

Вам потребуются: торцовая головка «на 10», пластиковая лопатка для де­монтажа пистонов или отвертка с плос­ким лезвием.

ПРИМЕЧАНИЕ

Показаны снятие и установка механизма стеклоподъемника левой задней двери. Ме­ханизм стеклоподъемника правой задней двери снимают и устанавливают аналогично.

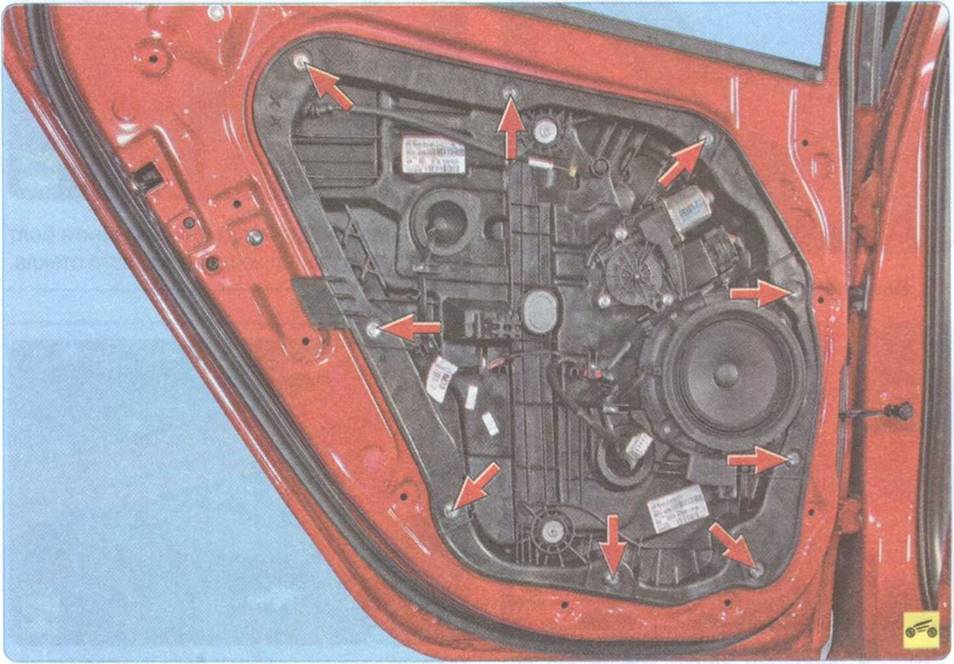

Рис. 11.12. Расположение болтов крепления монтажной панели задней двери



1.      Снимите обивку задней двери (см. «Снятие и установка обивки задней двери», с. 265).





2.      Отсоедините обойму стекла задней двери от ползуна стеклоподъемника (см. «Замена стекла задней двери», с. 266).

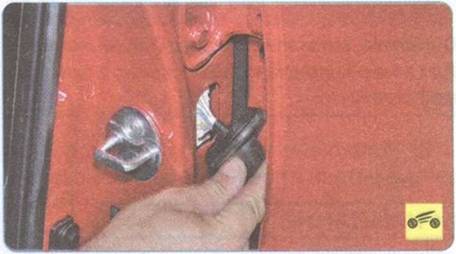

3.      Подденьте край уплотнителя жгута проводов двери...





4.      ...и извлеките уплотнитель из отвер­стия в центральной стойке кузова.

5.     Извлеките из стойки колодку жгута проводов, нажмите на ее фиксатор...

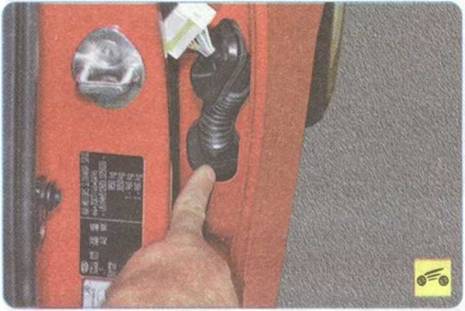

7.     Протолкните внутрь двери чехол жгута проводов...









9.    Выверните девять болтов (рис. 11.12) крепления монтажной панели к внутренней панели двери.

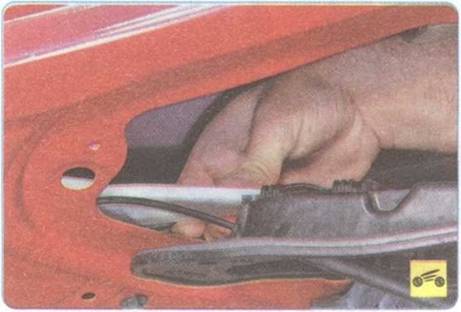

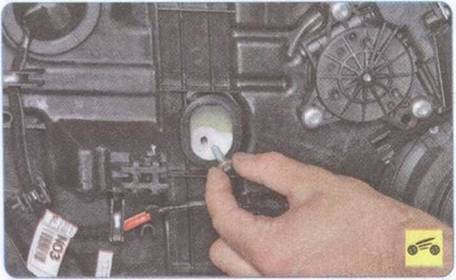

10.   Вытолкните из окна в монтажной па­нели уплотнитель троса привода замка.




11.   Отожмите два пластмассовых фикса­тора крепления замка двери к монтажной панели и отсоедините панель от замка.

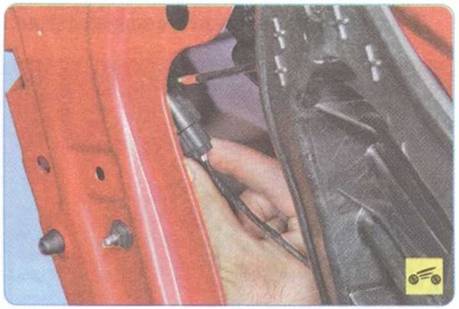

12. Нажмите на фиксатор колодки жгута проводов замка...

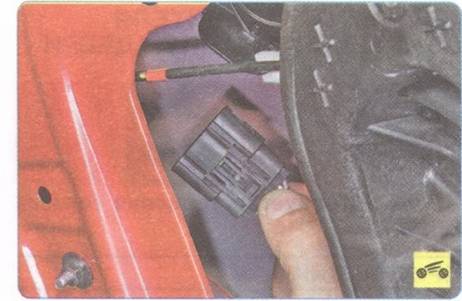

13. ...и отсоедините колодку от замка.








14.     Подденьте держатель жгута прово­дов...





15.  ...отсоедините жгут от внутренней па­нели двери...

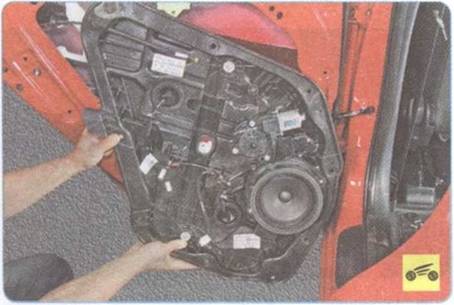

Стеклоподъемник не имеет общего крон­штейна, его элементы закреплены на мон­тажной панели заклепками. В связи с этим стеклоподъемник заменяют вместе с мон­тажной панелью. Отдельно можно заменить только моторедуктор стеклоподъемника (см. «Замена моторедуктора электростекло­подъемника», с. 233).

17.  Установите детали в порядке, обрат­ном снятию.
