Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ОБИВКИ ЗАДНЕЙ ДВЕРИ

Рекомендуем приобрести специальный на­бор приспособлений для демонтажа облицо­вок интерьера салона автомобиля.

ПРИМЕЧАНИЕ



Показаны снятие и установка обивки левой задней двери. Обивку правой задней двери снимают и устанавливают аналогично.

Рис. 11.11. Расположение пистонов крепления обивки задней двери

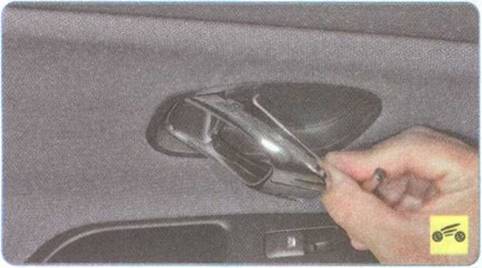

1.    Подденьте край заглушки внутренней ручки...





2.        ...и снимите заглушку, преодолевая упругое сопротивление ее фиксаторов.

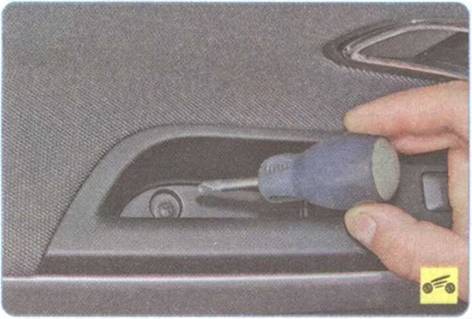

3.        Выверните винт крепления обивки двери, расположенный под заглушкой внут­ренней ручки.





4.       Поддев край заглушки корпуса пере­ключателя управления стеклоподъемни­ком, снимите ее.





5.       Выверните винт крепления обивки двери, расположенный под заглушкой.

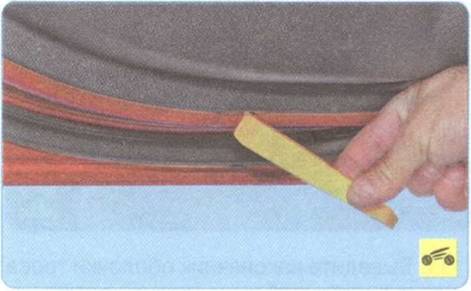

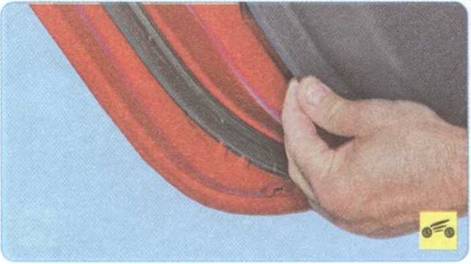

7.      ...и, преодолевая сопротивление пис­тонов, отделите нижнюю часть обивки от внутренней панели двери.

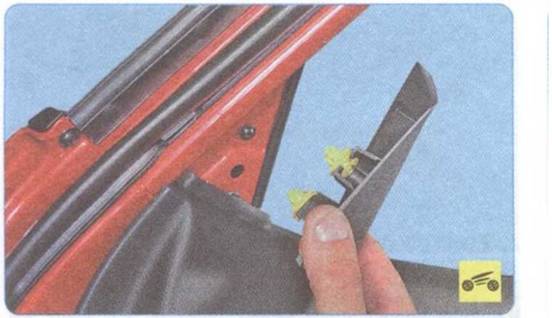

8.    Подденьте край угловой декоративной накладки...





9.       ...и снимите ее, преодолевая упругое сопротивление пистонов крепления.





10. Отделите от внутренней панели двери верхнюю часть обивки, преодолевая сопро­тивление пистонов (рис. 11.11) ее крепления.





11. Выведите наконечник оболочки троса из паза внутренней ручки задней двери.

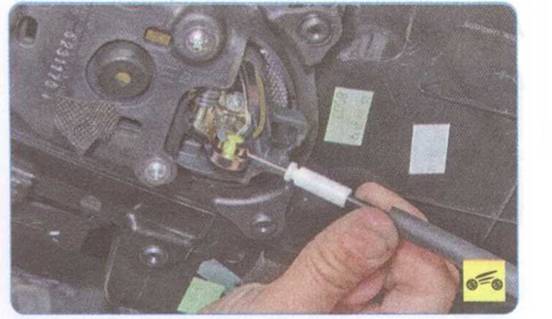

12.     Выведите наконечник троса привода замка задней двери из рычага внутренней ручки.





13.     Нажмите на фиксатор колодки жгута проводов выключателя управления стекло­подъемником...









14. ...отсоедините колодку от выключате­ля и снимите обивку двери.

15. Установите обивку задней двери и все снятые детали в порядке, обратном снятию.
