Киа Сид (2012+). ЗАМЕНА СТЕКЛА ЗАДНЕЙ ДВЕРИ

Вам потребуются: торцовая головка «на 10», отвертка с крестообразным лезвием.

ПРИМЕЧАНИЕ

Показаны снятие и установка стекла левой задней двери. Стекло правой задней двери снимают и устанавливают аналогично.

1.       Снимите обивку задней двери (см. «Снятие и установка обивки задней двери», с. 265).

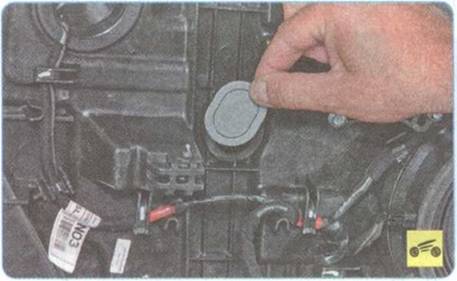

2.       Снимите заглушку технологического отверстия монтажной панели.

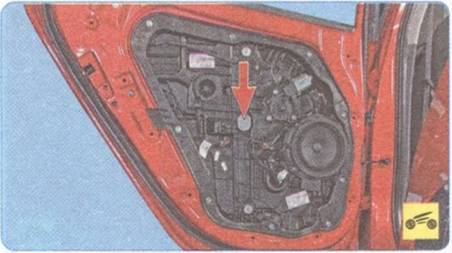

Так расположено технологическое отверстие в монтажной панели.

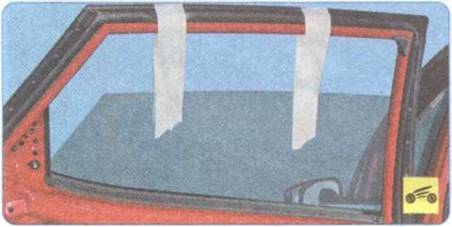

4.      Временно подсоедините выключатель управления стеклоподъемником и, нажимая на клавишу выключателя, установите стекло задней двери в положение, при котором болт крепления обоймы стекла к ползуну распо­ложится напротив отверстия в монтажной панели двери. Зафиксируйте стекло в этом положении, например, малярным скотчем.

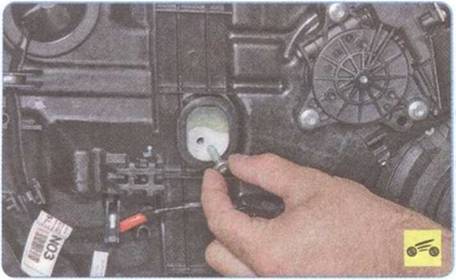

5.      Выверните через технологическое от­верстие винт крепления стекла к ползуну стеклоподъемника...









7.       Снимите монтажную панель задней двери (см. «Замена стеклоподъемника задней двери», с. 268).

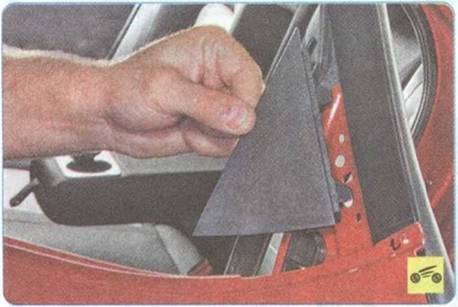

8.       Выверните три винта крепления на­ружной угловой декоративной накладки.

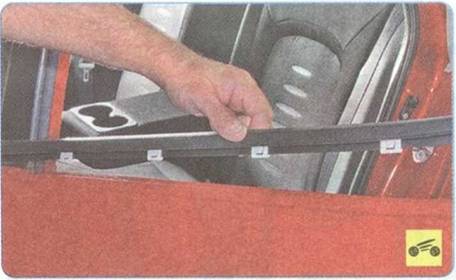

10. ...и передний винты крепления на­ружной подоконной накладки...









12. Снимите уплотнитель стекла с наруж­ной угловой декоративной накладки...









14. Отверните две гайки и выверните болт крепления направляющей опускного стекла.

ПРИМЕЧАНИЕ



Так расположены гайки и болт крепления направляющей опускного стекла.





15.    Извлеките шпильки направляющей опускного стекла из отверстий во внутрен­ней панели двери...





16.    ...и выньте направляющую через мон­тажное окно в панели.

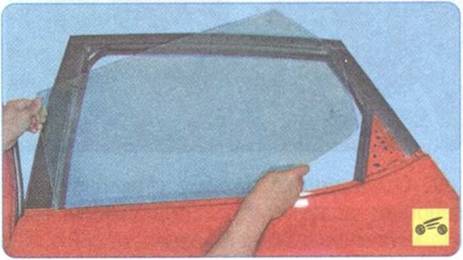

17.    Аккуратно извлеките стекло из двери, вынимая его вверх и поворачивая в проеме двери, как показано на фото.

Обратите внимание на маркировку стекла. Для замены приобретайте стекло с такой же маркировкой.

18.  Установите стекло задней двери и все снятые детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ

На резьбовую часть винта крепления обоймы стекла к ползуну стеклоподъемника нанеси­те анаэробный фиксатор резьбы.
