Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ПОВОРОТНОГО КУЛАКА

Вам потребуются: ключи «на 10», «на 14», «на 17» (два), «на 19», «на 32», съемник для шаровых шарниров, боро­док, молоток.

ПРИМЕЧАНИЕ

Работу по снятию поворотного кулака удоб­нее выполнять на подъемнике.

1.    Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.




2.    Снимите колесо, установите под пе­реднюю часть автомобиля опору и расконт- рите бородком гайку ступицы.

3.    Установите колесо и закрепите его дву­мя гайками. Опустите автомобиль на землю и ослабьте затяжку гайки ступицы.





4.    Приподнимите переднюю часть авто­мобиля, установите ее на надежные опоры, снимите колесо и окончательно отверните гайку ступицы.

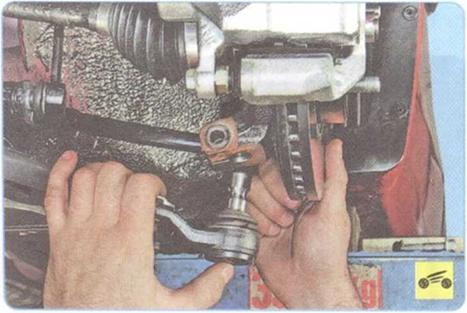

5.    Отсоедините наконечник рулевой тяги от рычага поворотного кулака (см. «Заме­на наружного наконечника рулевой тяги», с. 172).

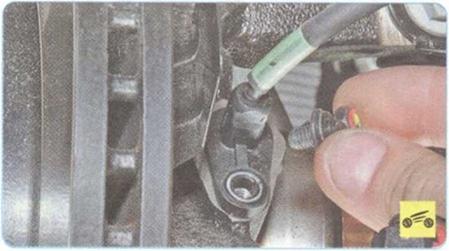

6.    Выверните болт крепления датчика ча­стоты вращения переднего колеса...





7.      ...и извлеките датчик из отверстия по­воротного кулака.





8.      Извлеките шплинт гайки стопорного болта шаровой опоры.





9. Удерживая стопорный болт шаровой опоры от проворачивания, отверните гайку...

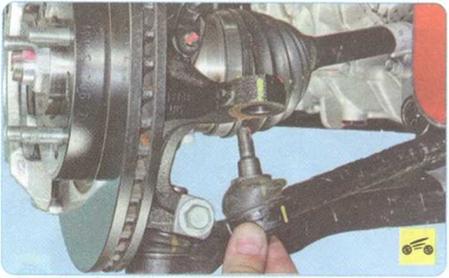

11.                   Отсоедините рычаг передней подвес­ки от поворотного кулака.

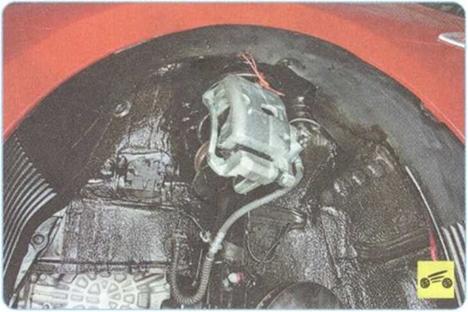

12.   Снимите суппорт в сборе с направляю­щей колодок (см. «Снятие и установка скобы с направляющей колодок тормозного меха­низма переднего колеса», с. 187), не отсое­диняя от него тормозной шланг, и закрепите его проволокой на витках пружины, не допу­ская натяжения или перегибов шланга.





13.     Снимите тормозной диск (см. «Снятие и установка тормозного диска тормозного механизма переднего колеса», с. 187).





14.     Снимите ступицу переднего колеса

(см. «Замена ступицы переднего колеса», с. 156).





15.     Отверните гайки двух болтов крепле­ния амортизаторной стойки к поворотному кулаку, удерживая болты от проворачива­ния. Извлеките болты из отверстий в пово­ротном кулаке и кронштейне стойки и сни­мите поворотный кулак.

16.     Установите поворотный кулак и все детали в порядке, обратном снятию.

17.         Несколько раз нажмите до упора на педаль тормоза. Это необходимо для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после его сня­тия.

РЕКОМЕНДАЦИЯ____________________

После снятия и установки поворотного кула­ка передней подвески проверьте и при необ­ходимости отрегулируйте углы установки ко­лес. Для этого воспользуйтесь услугами ма­стерских, располагающих специальным оборудованием.
