Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ A6GF1



Вам потребуются: торцовые головки «на 10», «на 12», «на 17», «на 22», ключ «на 14», монтажная лопатка, пассатижи, отвертка с плоским лезвием.

1.    Установите автомобиль на смотровую канаву или подъемник.

2.   Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной бата­реи», с. 202).




3.   Снимите воздушный фильтр (см. «Сня­тие и установка воздушного фильтра и глу­шителя шума впуска», с. 109).





4.   Снимите полку крепления аккумулятор­ной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи», с. 289).

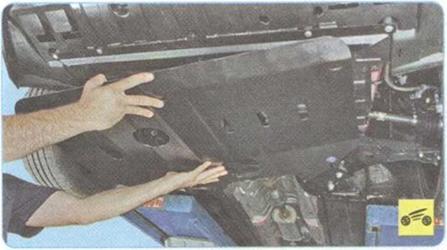

5.   Снимите защиту картера и брызговики двигателя (см. «Снятие и установка защиты

картера и брызговиков двигателя», с. 68).

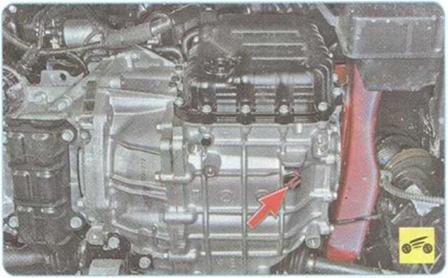

6.   Слейте рабочую жидкость из коробки передач.

7.   Снимите стартер (см. «Снятие и уста­новка стартера», с. 205).

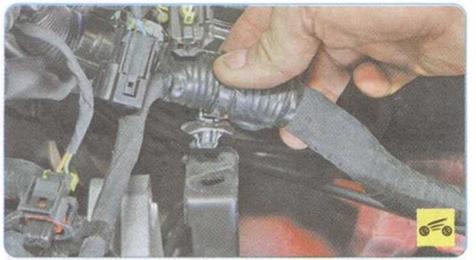

8.      Сожмите фиксаторы держателя жгута проводов и выведите держатель из отвер­стия кронштейна на коробке передач.





9.      Аналогично извлеките второй фикса­тор жгута проводов из отверстия крон­штейна коробки передач и отведите жгут проводов в сторону.

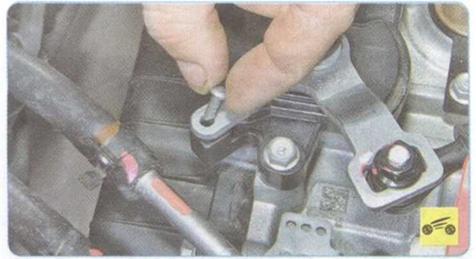

10.    Зафиксируйте датчик положения се­лектора, вставив в отверстия рычага и кор­пуса переключателя стопорный штифт под­ходящего диаметра.





11.    Отверните гайку крепления наконеч­ника троса...





12.    ...и отсоедините наконечник от рыча­га датчика.

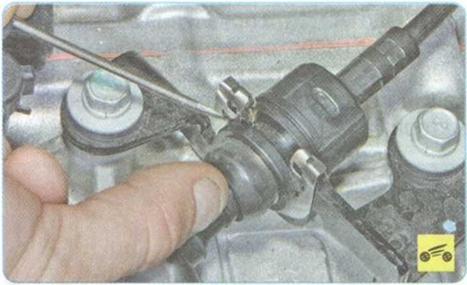

14.   ...и извлеките из прорези кронштейна на коробке передач наконечник оболочки троса управления коробкой передач.

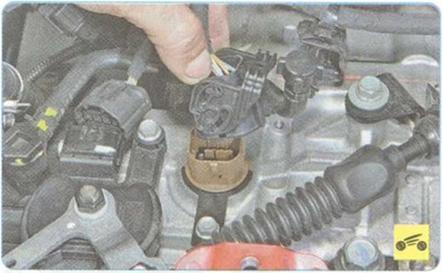

15.   Нажмите на фиксатор колодки жгута проводов и отсоедините колодку от разъе­ма датчика положения селектора.





16.   Нажмите на фиксатор стопорной ско­бы разъема блока управления клапанами коробки передач...

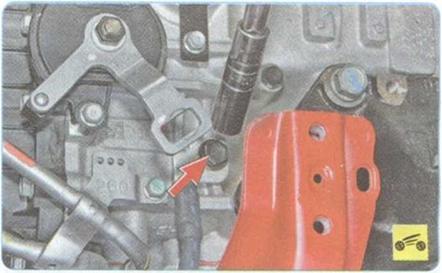

19.    Выверните болт крепления провода «массы» к коробке передач и отведите про­вод в сторону.





20.    Сожмите ушки хомута крепления от­водящего шланга охлаждения рабочей жидкости коробки передач, сдвиньте хомут по шлангу...





21.    ...и отсоедините шланг от штуцера ко­робки передач.

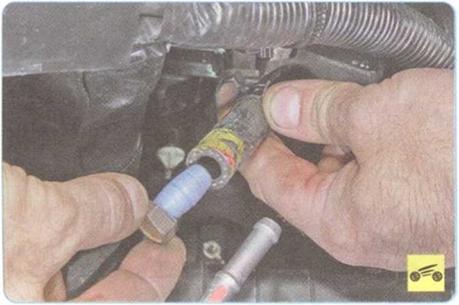

22.    Заглушите отверстие шланга пробка­ми подходящего диаметра.

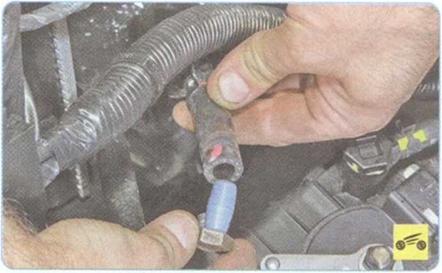

23.     Аналогично отсоедините подводящий шланг.





24.     Снизу автомобиля подденьте край крышки люка во фланце для присоедине­ния коробки передач...









26.     Проверните коленчатый вал за болт крепления шкива...





27.       ...до момента появления в люке болта крепления гидротрансформатора.

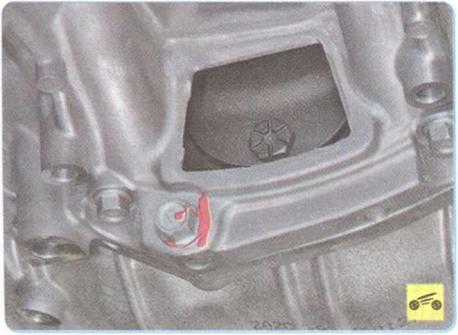

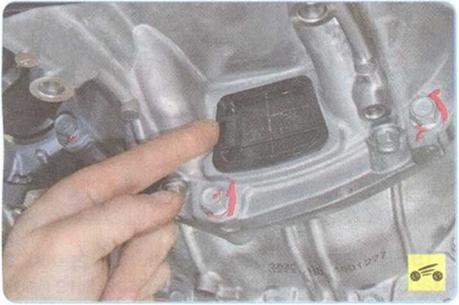

28.       Пометьте взаимное расположение ведущего диска и корпуса гидротрансфор­матора.





29.       Выверните четыре болта крепления гидротрансформатора к ведущему диску, проворачивая коленчатый вал за болт креп­ления его шкива.

ПРЕДУПРЕЖДЕНИЕ

Болты крепления гидротрансформатора за­мените новыми.





30.      Снимите приводы передних колес

(см. «Снятие и установка приводов перед­них колес», с. 145).





31.      Установите под двигатель надежную опору или вывесите его подъемным уст­ройством.









33.     ...и заднюю опоры подвески силового агрегата (см. «Замена опор подвески сило­вого агрегата», с. 71).

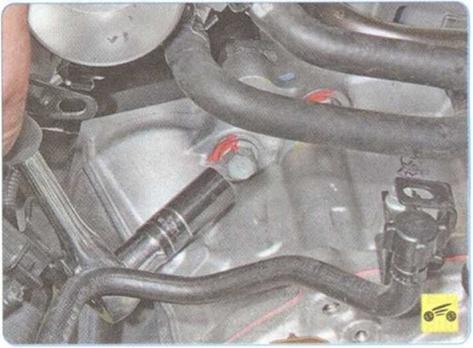

35.     ...и верхние болты крепления коробки передач к двигателю.





36.     Осторожно отделите коробку пере­дач от двигателя, используя отвертку в качестве рычага, при этом отжимайте гидротрансформатор в направлении коробки передач, чтобы он оставался посаженным на ведущий вал коробки пе­редач.

37.     После выхода опоры гидротрансфор­матора из отверстия в коленчатом валу снимите коробку передач с автомобиля, убрав из-под нее опору.

Сразу же после снятия коробки передач за­фиксируйте гидротрансформатор проволо­кой, как показано на фото, так как он ничем не зафиксирован в осевом направлении и может выпасть при случайном наклоне ко­робки передач вперед.

38.      Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

39.      Залейте рабочую жидкость в коробку передач до требуемого уровня (см. «Про­верка уровня, доливка и замена рабочей жидкости в автоматической коробке пере­дач», с. 137).

40.      Отрегулируйте привод управления коробкой передач (см. «Регулировка при­вода управления автоматической коробкой передач», с. 143).
