Фиат альбеа (2005+). ЗАМЕНА ГЛАВНОГО ЦИЛИНДРА ГИДРОПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

1.   Установите автомобиль на подъ­емник или смотровую канаву.

2.   С помощью шприца или рези­новой груши откачайте тормозную жидкость из секции гидропривода выключения бачка.





3.   В салоне автомобиля под па­нелью приборов отверткой ото­жмите...

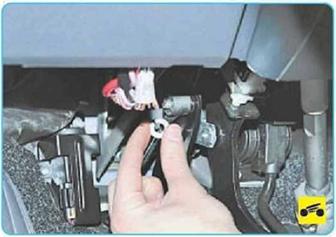

4.   ...и снимите пружинный фик­сатор толкателя главного цилинд­ра выключения сцепления к оси педали...









7.         Отверткой подденьте замок фиксатора хомута...

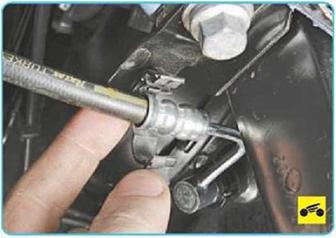

9.         Поддев отверткой, припод­нимите скобу пружинного фикса­тора...





10.    ...и отсоедините наконечник шланга от главного цилиндра при­вода выключения сцепления.

11.    Отожмите отверткой фикса­тор хомута шланга, соединяющего бачок и главный тормозной ци­линдр, сдвиньте хомут по шлангу. Отсоедините шланг от штуцера главного цилиндра выключения сцепления.





12.    Отверните две гайки крепле­ния главного цилиндра выключе­ния сцепления к щиту передка.





13.    Снимите главный цилиндр (для наглядности показано при снятом приводе левого переднего колеса).

14.    Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепле­ния», с. 161).











Фиат альбеа (2005+). ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА ГИДРОПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Вам потребуются: ключ «на 13», отвертка с плоским лезвием.

Для замены рабочего цилиндра привода выключения сцепления на автомобиле выполните следу­ющее.

1. Снимите аккамуляторную ба­тарею





2.     Снимите полку крепления акку­муляторной батареи (см. «Снятие и установка полки крепления акку­муляторной батареи», с. 332).

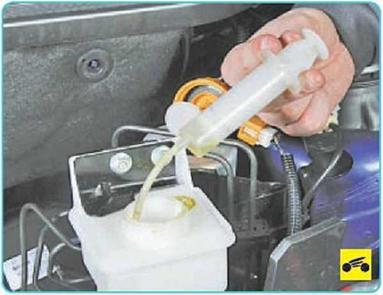

3.     С помощью шприца или рези­новой груши откачайте тормозную жидкость из секции гидропривода выключения сцепления бачка.





4.     Выверните два болта крепле­ния рабочего цилиндра к картеру коробки передач.

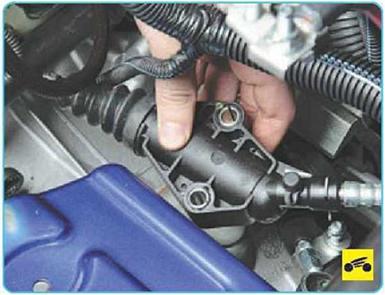

5.     Отведите рабочий цилиндр от вилки выключения сцепления.










7.      ...и, отсоединив трубопровод, снимите рабочий цилиндр.

ПРИМЕЧАНИЕ

При разъединении трубопровода воз­можно вытекание небольшого количест­ва тормозной жидкости. Для предотвра­щения вытекания заглушите отверстие трубопровода привода выключения сцепления, например, колпачком от кла­пана выпуска воздуха.

8.      Установите детали в порядке, обратном снятию, предварительно смазав консистентной смазкой со­прягаемые поверхности штока ра­бочего цилиндра и рычага вилки выключения сцепления.

9.      Удалите воздух из системы (см. «Прокачка гидропривода вы­ключения сцепления», с. 161).
