Фиат альбеа (2005+). ЗАМЕНА ТОПЛИВНОГО БАКА И ЕГО НАЛИВНОЙ ТРУБЫ ДВИГАТЕЛЯ 350А1000 (1.4 Л)





При обнаружении течи топлива в баке рекомендуется заменить бак.

Если часто засоряется сетка топ­ливного насоса, снимите и про­мойте бак.

Если обнаружена течь бака по ли­нии стыка верхней и нижней его ча­стей, можно пропаять эти места (рекомендуется проводить работу в специализированных мастер­ских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.

ПРЕДУПРЕЖДЕНИЯ

Паять можно только тщательно промы­тый и просушеный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.

Вам потребуются: ключи «на 8», «на 13», отвертка с плоским лез­вием.

1.     Снизьте давление в системе пи­тания (см. «Снижение давления в си­стеме питания двигателя», с. 142).

2.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.





3.     Отсоедините от модуля топ­ливного насоса топливный шланг..





4.     ...и колодку жгута проводов

(см. «Снятие и установка топливно­го модуля», с. 144).





5.     Отверните две гайки А, вывер­ните болт Б...





6.     ...и снимите грязезащитный кожух.





7.     Сожмите фиксаторы наконеч­ника и разъедините шланг подачи топлива.

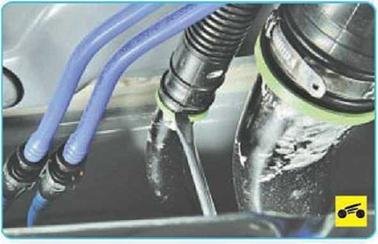

8.     Поддев отверткой, разожмите хомут крепления шланга вентиля­ции топливного бака...





9.     ...и отсоедините шланг от пат­рубка топливного бака.





10.              Аналогично отсоедините шланг наливной трубы от патрубка топливного бака.









12.    ...и разъедините трубки сис­темы улавливания паров топлива.

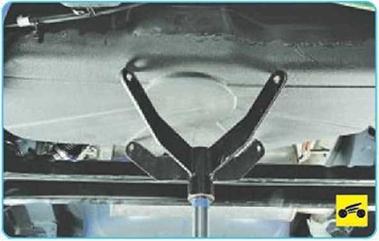

13.    Установите под топливный бак опору.





14.    Выверните болты крепления...

ПРИМЕЧАНИЕ





На фото показаны места крепления топ­ливного бака.

15. ...и опустите бак





16.      Установите топливный бак в порядке, обратном снятию.

17.      После присоединения трубо­проводов и жгута проводов топлив­ного насоса залейте в бак бензин, пустите двигатель и проверьте гер­метичность всех соединений тру­бопроводов.

Если нужно снять наливную трубу топливного бака, выполните следу­ющее.

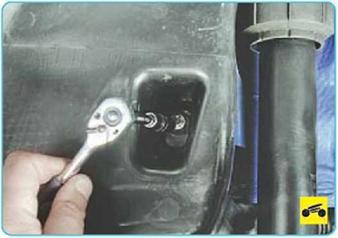

1.    Снимите правое заднее колесо и установите автомобиль на на­дежную опору.

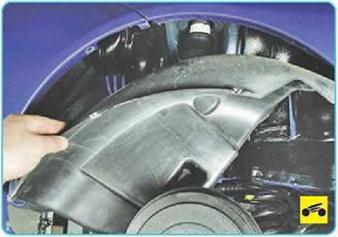

5.    ...и снимите подкрылок право­го заднего колеса.





6.     Откройте люк горловины на­ливной трубы топливного бака, выверните из горловины пробку и четыре болта крепления трубы к боковине кузова.





7.     Поддев отверткой, разожмите хомут крепления шланга вентиля­ции топливного бака...





8.     ...и отсоедините шланг от пат­рубка топливного бака.





9.     Аналогично отсоедините шланг наливной трубы от патрубка топ­ливного бака.





10.Отверните одну гайку крепле­ния наливной трубы к кузову...





11.       ...и снимите наливную трубу в сборе с вентиляционным шлангом.

12.       Установите наливную трубу топливного бака в порядке, обрат­ном снятию.
