Шевроле Ланос. Электросхемы - часть 9
Схема включения очистителя и омывателя ветрового
стекла:
1 - правый подрулевой переключатель очистителя и омывателя ветрового
стекла; 2 - реле прерывистого режима работы очистителя; 3 -
электродвигатель насоса омывателя; 4 - электродвигатель очистителя
Схема соединений подушки безопасности водителя: 1 -
колодка диагностики; 2 - комбинация приборов; 3 - сигнализатор
неисправности подушки безопасности; 4 - блок управления подушкой
безопасности; 5 - барабанное устройство со спиральным кабелем; 6 -
подушка безопасности водителя

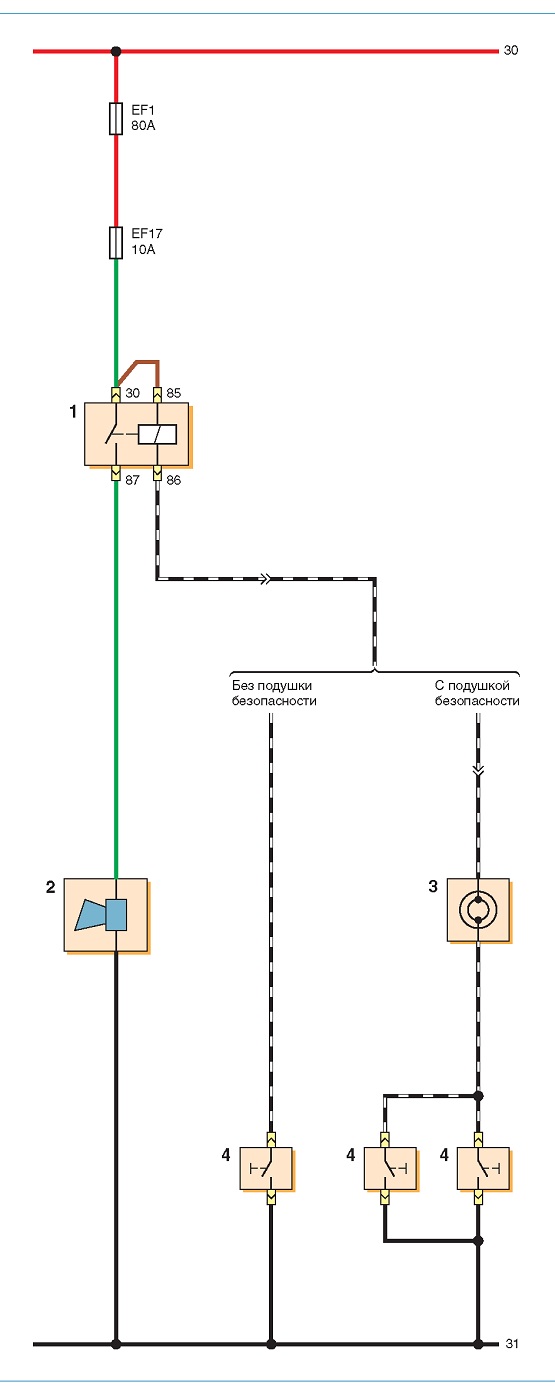

Схема включения звукового сигнала: 1 - реле звукового сигнала; 2 -
звуковой сигнал; 3 - барабанное устройство со спиральным кабелем; 4 -
выключатель звукового сигнала
