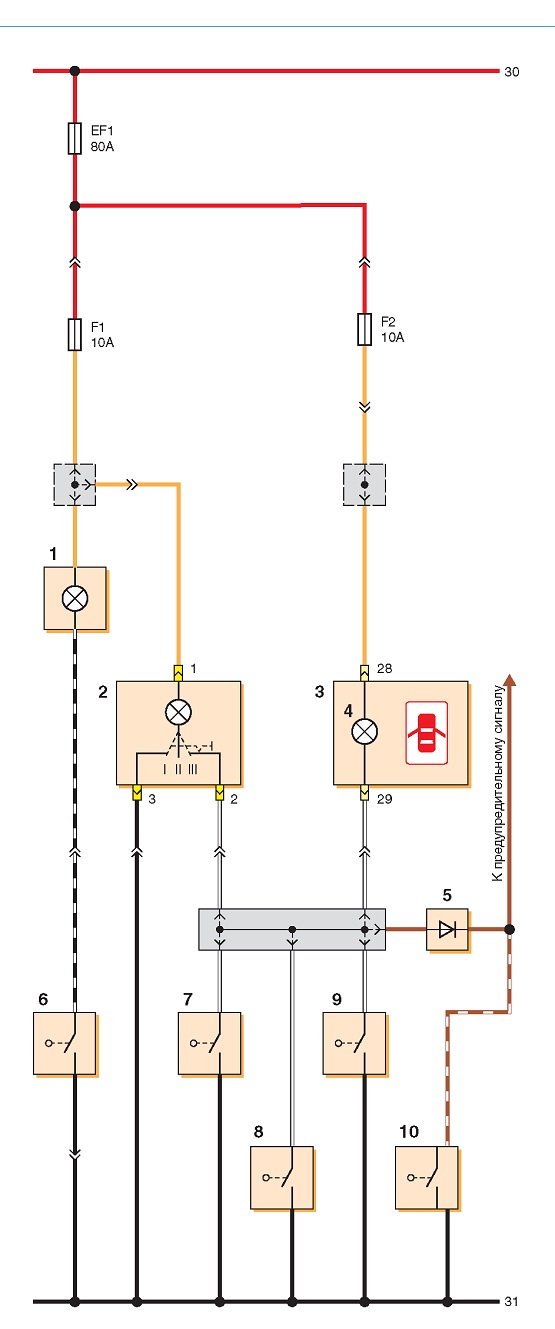

Схема включения плафонов освещения салона и багажника:
1 - плафон освещения багажника; 2 - плафон освещения салона; 3 - комбинация приборов; 4 - сигнализатор незакрытой двери; 5 - диод D8; 6 - выключатель плафона освещения багажника; 7 - концевой выключатель плафона освещения салона у правой задней двери; 8 - концевой выключатель плафона освещения салона у левой задней двери; 9 - концевой выключатель плафона у правой передней двери; 10 - концевой выключатель плафона у левой передней двери

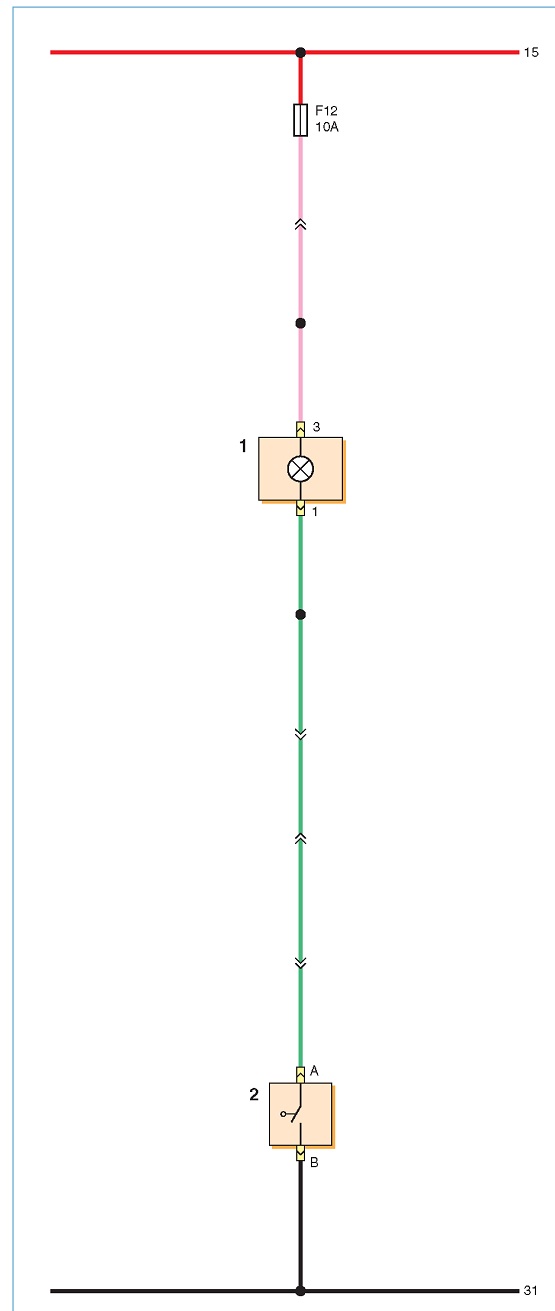

Схема включения лампы света заднего хода: 1 - лампа света заднего хода в правом заднем фонаре; 2 - выключатель лампы света заднего хода

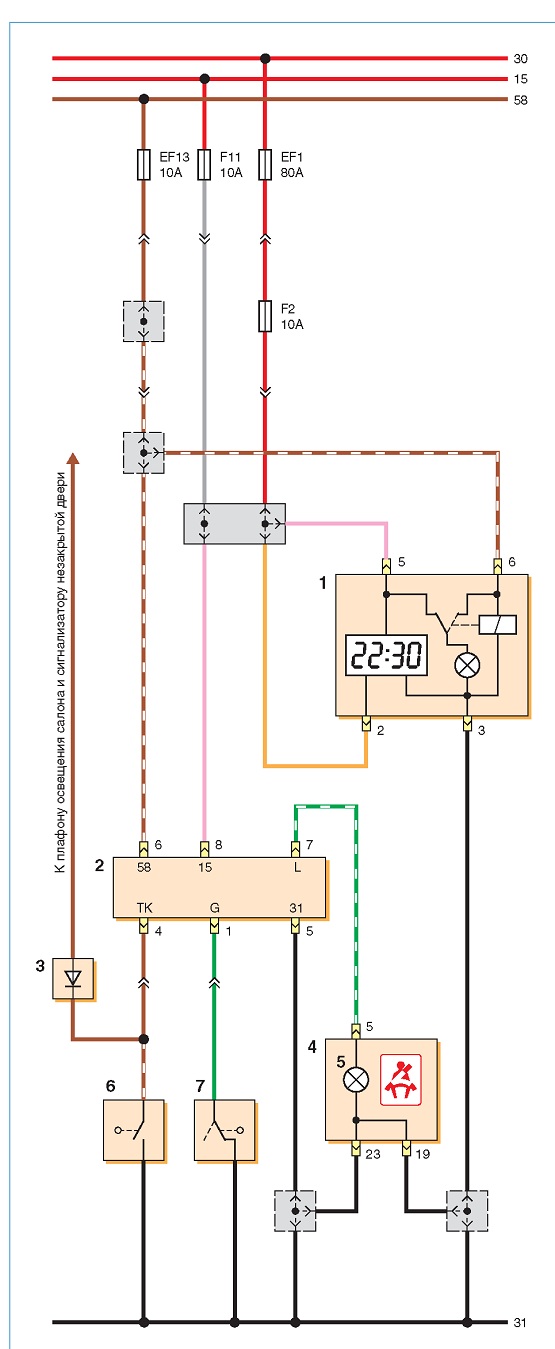

Схема соединений предупредительного сигнала и часов:

1 - часы; 2 - предупредительный сигнал; 3 - диод D8; 4 - комбинация приборов; 5 - сигнализатор непристегнутого ремня безопасности водителя; 6 - концевой выключатель плафона освещения салона у левой передней двери; 7 - выключатель сигнализатора непристегнутого ремня безопасности водителя
