Схема соединений комбинации приборов (продолжение):

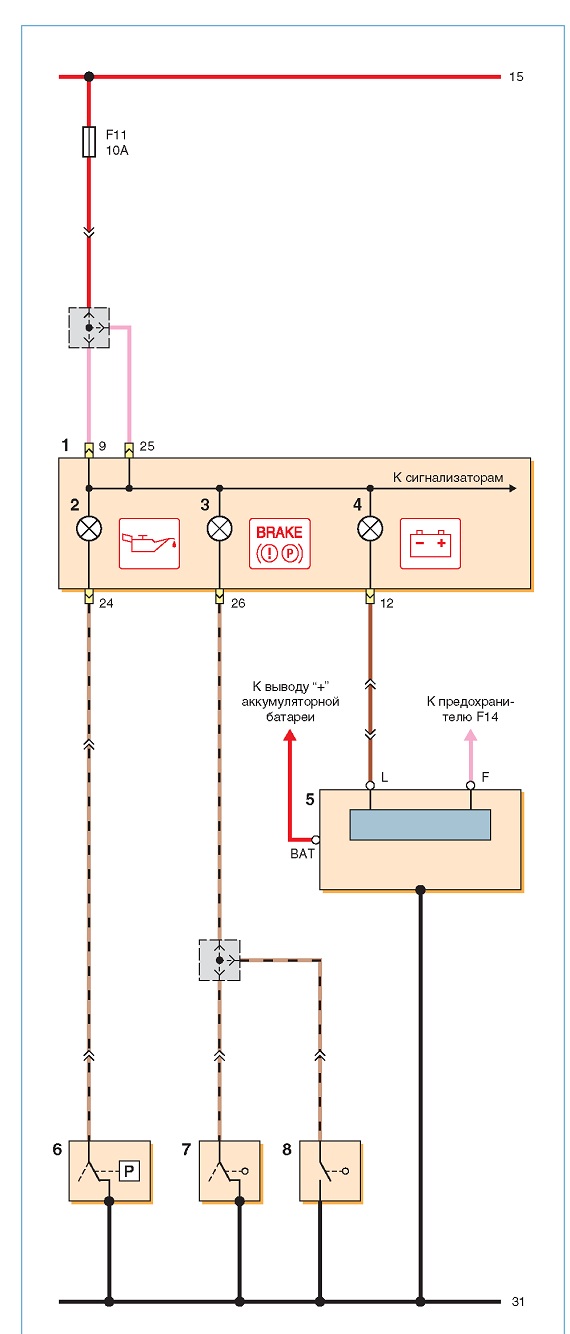

1 - комбинация приборов; 2 - сигнализатор недостаточного (аварийного) давления масла в двигателе; 3 - сигнализатор включения стояночного тормоза и неисправности тормозной системы; 4 - сигнализатор отсутствия заряда аккумуляторной батареи; 5 - генератор; 6 - датчик давления масла; 7 - выключатель сигнализатора стояночного тормоза; 8 - датчик уровня тормозной жидкости

Схема соединений комбинации приборов (продолжение):
1 - комбинация приборов; 2 - сигнализатор неисправности системы управления двигателем; 3 - сигнализатор неисправности подушки безопасности; 4 - ЭБУ; 5 - блок управления подушкой безопасности

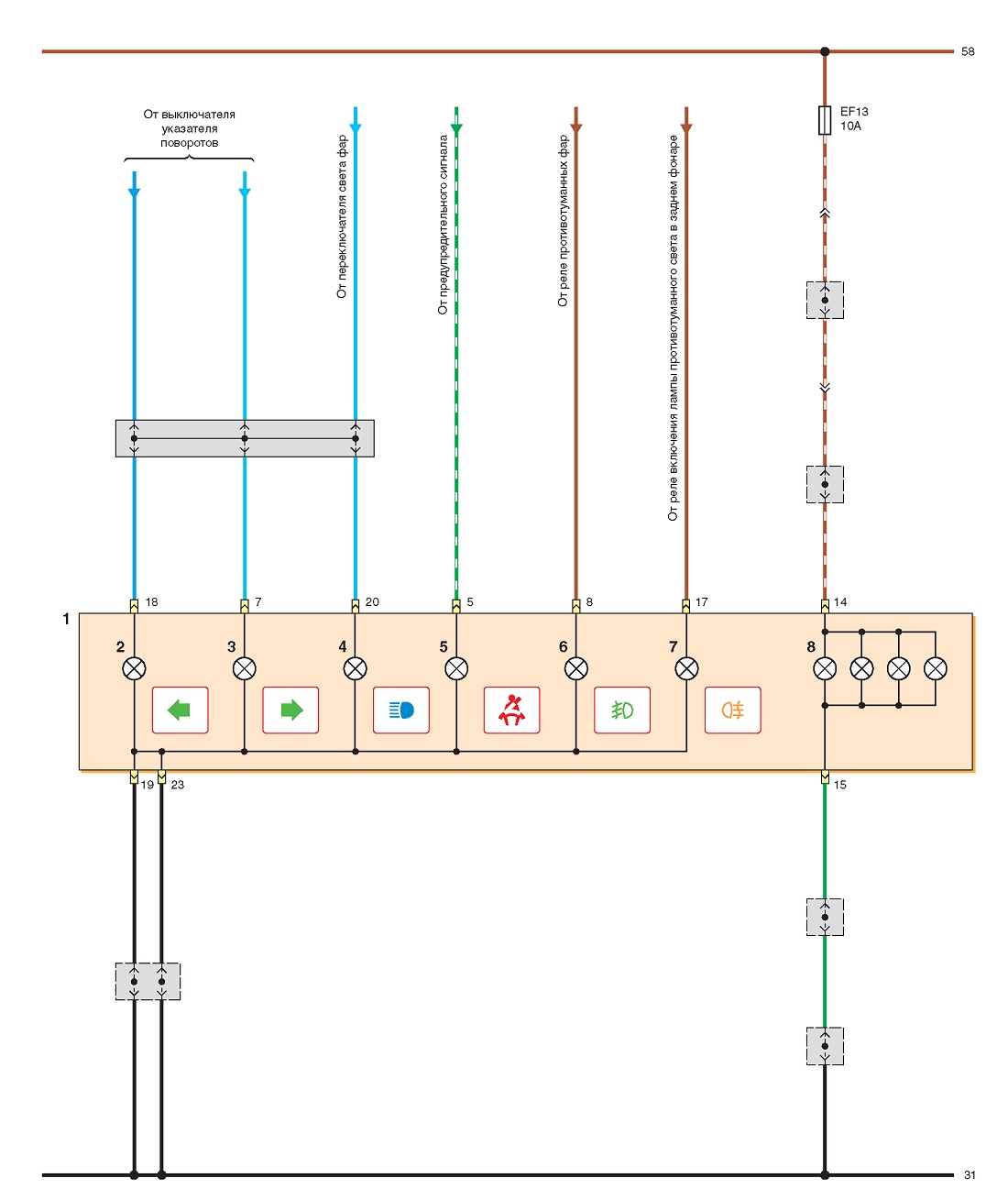

Схема соединений комбинации приборов (окончание): 1 - комбинация приборов; 2 - сигнализатор указателей левого поворота; 3 -сигнализатор указателей правого поворота; 4 - сигнализатор включения дальнего света фар; 5 - сигнализатор непристегнутого ремня безопасности водителя; 6 - сигнализатор включения противотуманных фар; 7 - сигнализатор включения лампы противотуманного света в заднем фонаре; 8 - лампы подсветки приборов
