Шевроле Ланос. Электросхемы

Шевроле Ланос. Электросхемы - часть 3

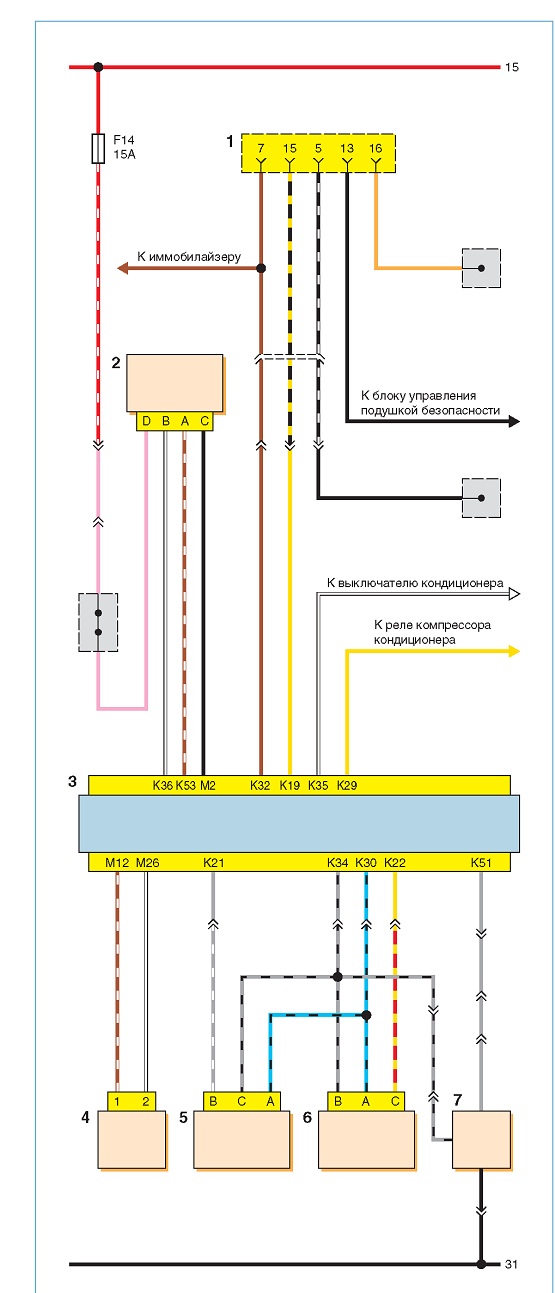

Схема системы управления двигателем (окончание): 1 - колодка диагностики; 2 - диагностический датчик концентрации кислорода; 3 - ЭБУ; 4 - управляющий датчик концентрации кислорода; 5 - датчик неровной дороги; 6 - датчик давления хладагента в системе кондиционирования воздуха; 7 - датчик указателя уровня топлива

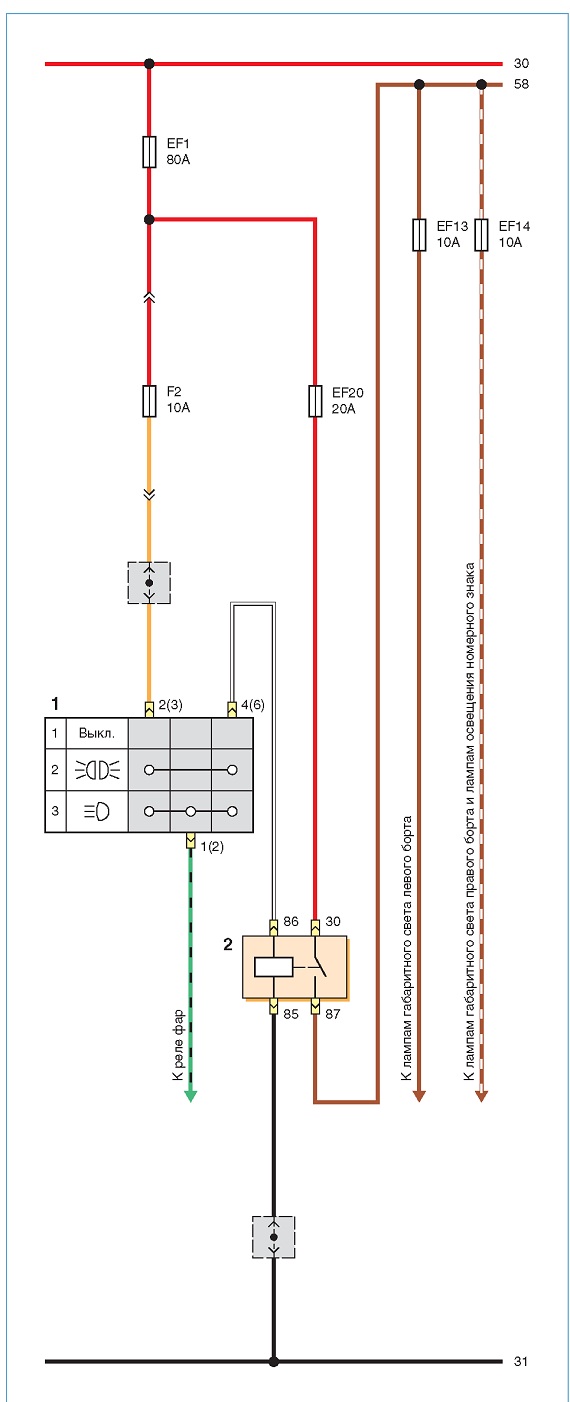

Схема включения габаритного света (начало): 1 - выключатель освещения в левом подрулевом переключателе (в скобках указаны номера контактов при наличии противотуманных фар); 2 - реле габаритного света и освещения салона

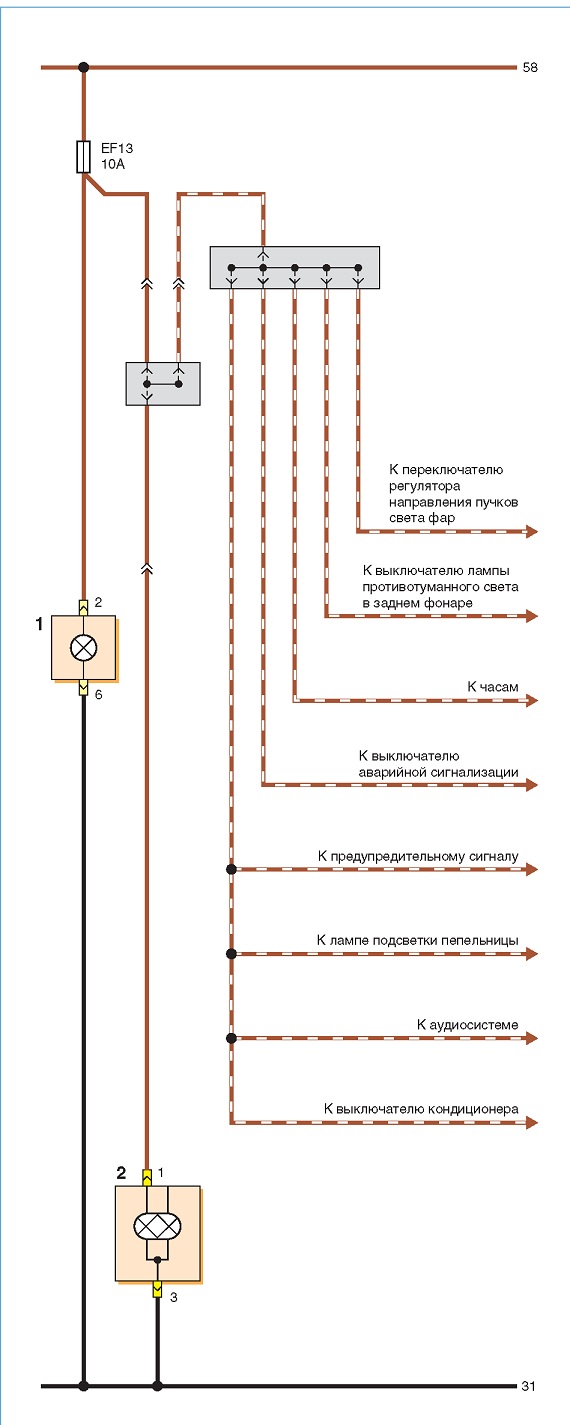

Схема включения габаритного света (продолжение): 1 - лампа габаритного света в левой блок-фаре; 2 - лампа габаритного света/сигнала торможения в левом заднем фонаре

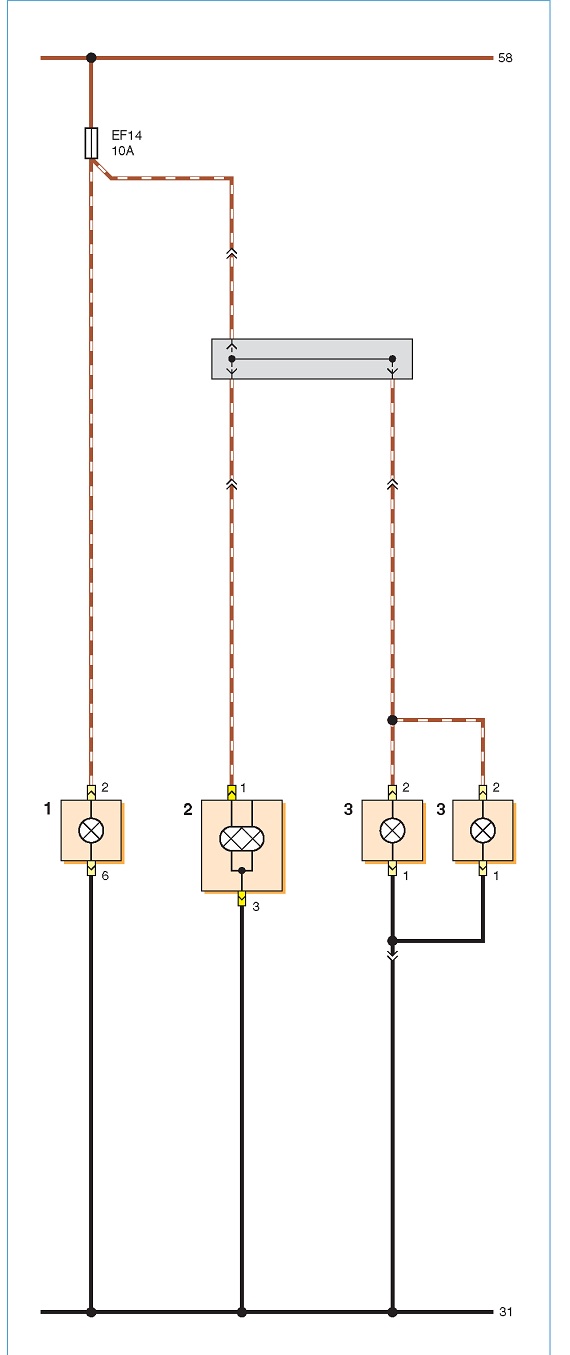

Схема включения габаритного света (окончание): 1 - лампа габаритного света в правой блок-фаре; 2 - лампа габаритного света/ сигнала торможения в правом заднем фонаре; 3 - фонарь освещения номерного знака
