4.2

Техническое обслуживание составных частей трактора Беларус 2103Д

4.2.1 Обслуживание воздухоочистителя трактора Беларус 2103Д

Контроль засоренности фильтрующих элементов воздухоочистителя производится с помощью индикатора засоренности. При повышенной засоренности на щитке приборов в блоке контрольных ламп (рисунок 2.6) загорается лампа-сигнализатор.

Обслуживание воздухоочистителя необходимо производить в следующей последовательности:

- снять правую боковую облицовку для доступа к воздухоочистителю;

- открыть защелки 1 (рисунок 4.11) и снять крышку 5;

- снять основной фильтрующий элемент 4;

- проверить контрольный фильтрующий элемент (КФЭ) 3, не вынимая его из корпуса, на наличие загрязнений;

- заменить основной фильтрующий элемент новым;

- сборку воздухоочистителя производить в обратной последовательности;

- установить на место правую боковую облицовку.

1 ВНИМАНИЕ: ВЫНИМАТЬ ИЗ КОРПУСА КФЭ НЕ

РЕКОМЕНДУЕТСЯ. ЗАГРЯЗНЕНИЕ КФЭ УКАЗЫВАЕТ НА ПОВРЕЖДЕНИЕ ОФЭ (ПРОРЫВ БУМАЖНОЙ ШТОРЫ, ОТКЛЕИВАНИЕ ДОНЫШКА). В ЭТОМ СЛУЧАЕ НЕОБХОДИМО ЗАМЕНИТЬ КФЭ И ОФЭ!

2 ВНИМАНИЕ: В УСЛОВИЯХ СИЛЬНОИ ЗАПЫЛЕННОСТИ ПРОВЕРКУ ОФЭ ВЫПОЛНЯТЬ ЧЕРЕЗ КАЖДЫЕ 20 Ч РАБОТЫ ТРАКТОРА!

3 ВНИМАНИЕ: ПОСЛЕ СБОРКИ ВОЗДУХООЧИСТИТЕЛЯ

НЕОБХОДИМО ПРОВЕРИТЬ ГЕРМЕТИЧНОСТЬ ВСЕХ СОЕДИНЕНИЙ ВПУСКНОГО ТРАКТА, ДЛЯ ЧЕГО ЗАПУСТИТЬ ДВИГАТЕЛЬ И НА СРЕДНЕЙ ЧАСТОТЕ ВРАЩЕНИЯ КОЛЕНВАЛА ДВИГАТЕЛЯ ПЕРЕКРЫТЬ ЗАБОРНУЮ ТРУБУ ВОЗДУХООЧИСТИТЕЛЯ. ДВИГАТЕЛЬ ПРИ ЭТОМ ДОЛЖЕН БЫСТРО ОСТАНОВИТЬСЯ. В ПРОТИВНОМ СЛУЧАЕ, ВЫЯВИТЬ И УСТРАНИТЬ НЕПЛОТНОСТИ!

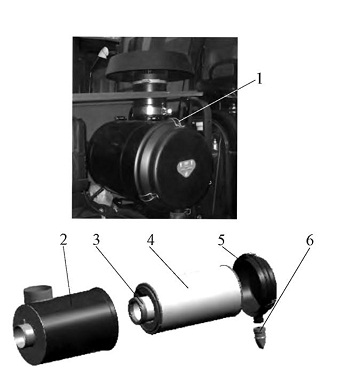

Рисунок 4.11 - Воздухоочиститель



4.2.2 Регулировка механизма управления сцеплением трактора Беларус 2103Д

4.2.2.1 Установка зазора между поршнем и толкателем поршня цилиндра

Регулировку зазора производить в следующей последовательности:

- отсоединить вилку 8 (рисунок 4.12) от педали 10, вынув палец 9;

- обеспечить свободный ход (от 6 до 12 мм) педали 10 вращением вилки 8;

- затянуть гайку 7 и зашплинтовать палец 9.

4.2.2.2 Регулировка свободного хода отводки трактора Беларус 2103Д

Для регулировки свободного хода отводки необходимо:

- отсоединить тягу 17 (рисунок 4.12) от рычага 15, вынув палец 14;

- повернуть рычаг 15 против часовой стрелки до упора выжимного подшипника в отжимные рычаги и, вращая вилку 13, совместить отверстие рычага и вилки, после чего завернуть ее на 5 оборотов и соединить с рычагом 15 при помощи пальца 14. После регулировки затянуть гайку 16 и зашплинтовать палец 14.

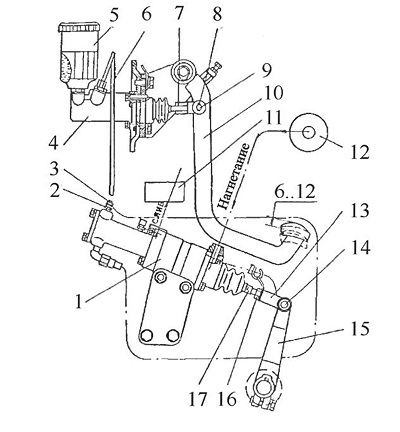

Рисунок 4.12 Механизм управления сцеплением

4.2.2.3 Заполнение и прокачка гидравлической системы рабочей жидкостью трактора Беларус 2103Д

Для выполнения работ необходимо:

- снять защитный колпачок 3 (рисунок 4.12);

- на штуцер клапана 2 надеть трубочку, второй конец которой опустить в прозрачный сосуд, на 3/4 заполненный рабочей жидкостью;

- заполнить бачок 5 рабочей жидкостью;

- произвести несколько (от 3 до 5) резких нажатий на педаль 10, а затем, удерживая ее в выжатом положении, отвернуть клапан 2 на полуоборота, продолжая нажимать на педаль, вытеснить находящуюся в системе жидкость вместе с воздухом в сосуд с жидкостью, после чего, не отпуская педаль 10, завернуть клапан 2. Повторять эти операции до тех пор, пока не прекратится выход пузырьков воздуха из шланга. При удалении воздуха следить за наличием жидкости в бачке, не допуская обнажения его дна, так как при этом вновь попадет воздух;

- заполнить бачок тормозной жидкостью до верхней отметки.
