Содержание работ

Виды ТО

Технические

требования

10

150

300

450

900

Проверить уровень масла и при необходимости долить:

-в коробке передач

+

+

+

+

+

Уровень масла должен быть в соответствии с пунктом

4.2.3 (рисунок 4.13)

- в заднем мосту

+

+

+

+

+

У ровень масла должен быть по верхнюю метку маслоизмерительного щупа.

(п. 4.2.4)

- в маслобаке ГСП

+

+

+

+

+

Выполнить в соответствии с пунктом 4.2.12

в маслобаке гидросистемы

+

+

+

+

+

Выполнить в соответствии с пунктом 4.2.11

-в цапфах балансиров

-

-

-

+

+

До уровня контрольного отверстия

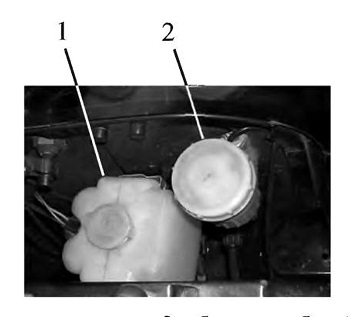

Проверить уровень рабочей жидкости в бачке управления сцеплением

+

+

+

+

+

Уровень должен быть по верхнюю отметку (рисунок

4.1)

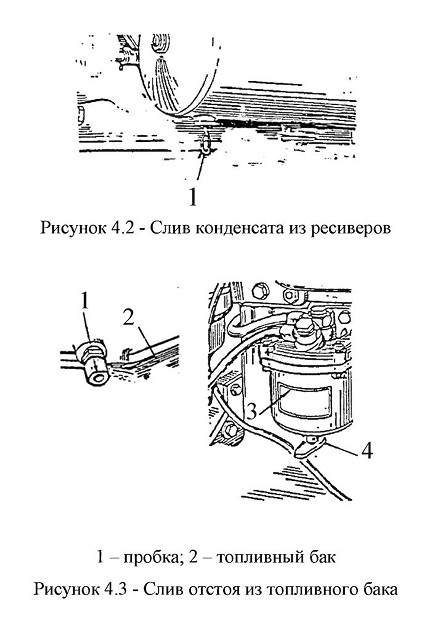

Слить отстой из топливных баков

-

+

+

+

+

Отвинтить пробку 1 (рисунок 4.3) и слить отстой из топливных баков, до появления чистого топлива

Проверить засоренность в оз ду хооч истителя, состояние фильтрующего элемента и правильность его установки

+

+

+

+

+

Выполнить в соответствии с пунктом

4.2.1

Слить конденсат из ресивера пневмосистемы

+

+

+

+

+

Потянуть кольцо 1 (рисунок 4.2) в любую сторону, при наличии сжатого воздуха в ресивере

Содержание работ

Виды ТО

Технические

требования

10

150

300

450

900

Проверить работу тормозов в движении, работоспособность двигателя, рулевого управления приборов освещения и сигнализации

+

+

+

+

+

Двигатель должен работать устойчиво на всех оборотах, органы управления, приборы освещения и сигнализации и т.д. должны быть технически исправны

Проверить и урегулировать механизм управления сцеплением

-

—

+

+

+

Выполнить в соответствии с пунктом 4.2.2

Промыть сетчатый фильтр гидросистемы коробки передач

-

-

+

+

Выполнить в соответствии с пунктом 4.2.5

Заменить всасывающий фильтр гидросистемы поворота

-

—

—

—

+

Выполнить в соответствии с пунктом 4.2.12

Заменить фильтр маслобака гидросистемы

-

-

-

+

+

Выполнить в соответствии с пунктом

4.2.8

Заменить фильтр маслобака гидросистемы поворота

-

—

—

—

+

Выполнить в соответствии с пунктом

4.2.8

Проверить

герметичность

соединений

воздухоочистителя и впускного тракта

-

-

-

+

+

Выполнить в соответствии с пунктом 4.2.1

Содержание работ

Виды ТО

Технические

требования

10

150

300

450

900

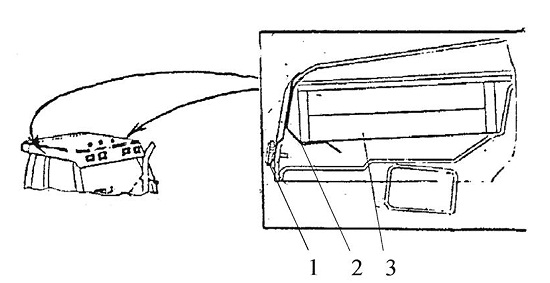

Очистить фильтр системы вентиляции и отопления кабины

-

-

-

+

Отвернуть винты 1, (рисунок 4.5) снять крышку 2 и вынуть из отсеков фильтры 3. Встряхнуть фильтры, продуть их сжатым воздухом и установить на место.

Проверить

герметичность

пневмосистемы

-

—

—

—

+

Выполнить в соответствии с пунктом

4.2.9

Проверить затяжку гаек на опорных катках

-

+

+

+

+

Гайки должны быть затянуты моментом от 0,8 до 0,9 кНм. Ослабление крепления не допускается

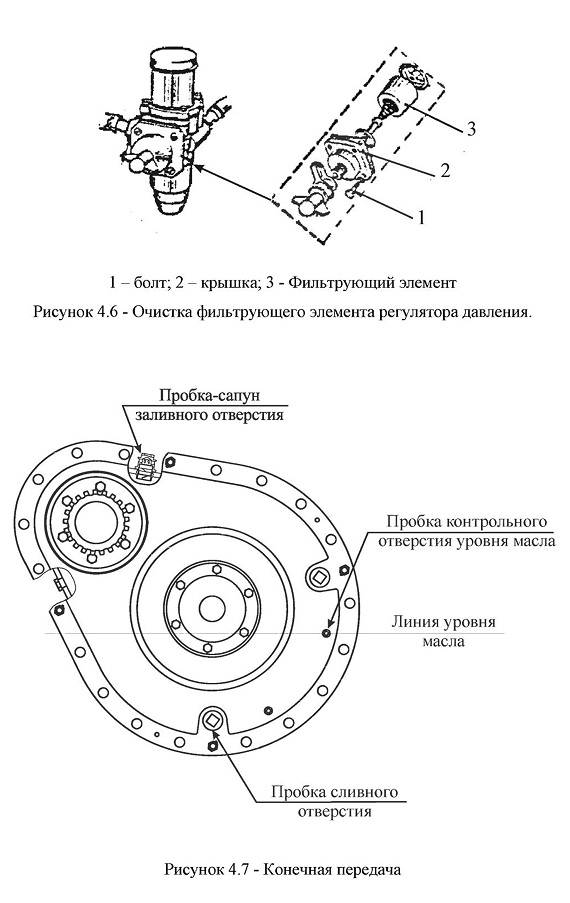

Очистить фильтрующий элемент регулятора давления

-

-

-

-

+

Отвинтить болты 1 (рисунок 4.6).Снять крышку 2 и вынуть фильтрующий элемент 3. Промыть фильтрующий элемент в моющем растворе и продуть сжатым воздухом. Собрать фильтрующий элемент в обратной

последовательности.

Заменить масло:

в гидросистеме трактора

Выполнить в соотоветствии с пунктом

4.2.11

в гидросистеме механизма поворота

-

-

-

-

+

Выполнить в соотоветствии с пунктом

4.2.12

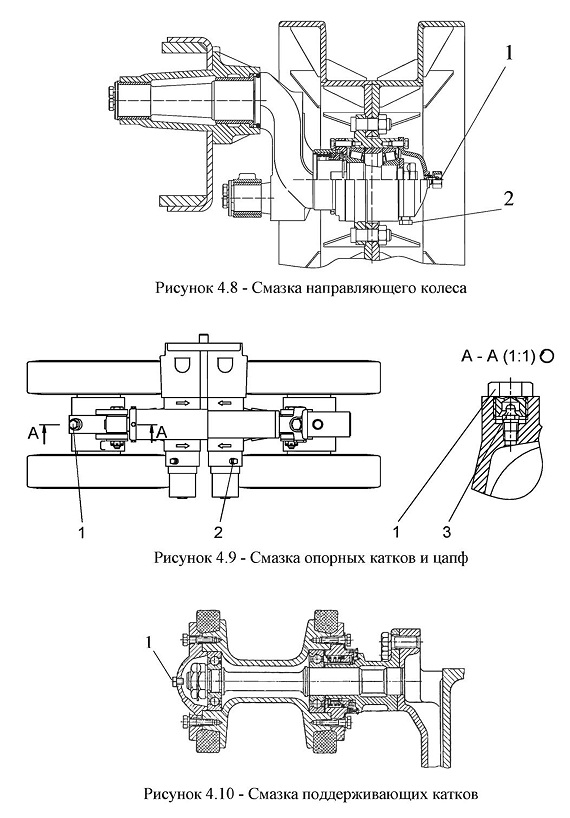

- в направляющих колесах;

-

+

+

+

+

Смазку запрессовывать в масленку 1 (рисунок 4.8)

в цапфах балансиров;

—

—

—

—

+

Слить. Залить масло в отверстие 2 (рисунок 4.9), объем указан в таблице 4.2

- в опорных катках

-

+

+

+

+

Отвинтить пробку 1, смазку запрессовывать в масленку 3 (рисунок 4.9)

- в поддерживающих катках

—

-

—

—

+

Смазку запрессовывать в отверстие 1 (рисунок 4.10)

Содержание работ

Виды ТО

Технические

требования

10

150

300

450

900

- конечной передаче

-

-

-

-

+

До уровня контрольного отверстия (рисунок 4.7)

- в коробке передач

-

-

-

-

+

Выполнить в соответствии с пунктом 4.2.14

в редукторе заднего моста

-

-

-

-

+

Выполнить в соответствии с пунктом 4.2.15

Провести обслуживание аккумуляторных батарей:

- проверить состояние и крепление аккумуляторных батарей, очистить батареи от грязи и следов элекгролига, прочистить вентиляционные отверстия, проверить крепление наконечников, проводов с клеммами. Проверить уровень электролита и при необходимости долить дистиллированную воду

—

—

+

—

—

Наконечники и клеммы батарей должны быть очищены и покрыты слоем технического вазелина.

Электролит, пролитый на поверхность, вытирать ветошью, смоченной десятипроцентным раствором нашатырного спирта. Уровень электролита должен быть выше предохранительных щитов на величину от 15 до 20 мм.

Заменить фильтрующий элемент напорного фильтра системы управления коробкой передач

—

—

—

—

+

Выполнять в соответствии с пунктом

4.2.26

Заменить фильтрующий элемент напорного фильтра гидросистемы

-

-

-

-

+

Выполнять в соответствии с пунктом

4.2.19

Заменить фильтрующий элемент фильтра гидросистемы поворота

-

-

-

-

+

Выполнять в соответствии с пунктом

4.2.6

Проверить состояние аккумуляторных батарей по платности электролита и напряжению элементов под нагрузкой, при необходимости снять батарею для подзарядки.

-

-

+

-

-

Выполнять в соответствии с пунктом

4.2.20 Разряд больше 50 % летом и 25 % зимой не допускается.

Обслужить систему кондиционирования воздуха и отопления кабины

+

—

-

-

—

Выполнять в соответствии с пунктом

4.2.24
