3.4.10
Использование BOM трактора Беларус 2103Д
Вал отбора мощности (ВОМ) служит для передачи всей
или части мощности тракторного двигателя навесным и прицепным машинам,
агрегатируемых с трактором. Вал обеспечивает два режима вращения
хвостовика 540 мин-1 и 1000 мин-1, при двух режимах вращения коленчатого
вала двигателя 2000 мин-1 и 1500 мин-1, в зависимости от положения
рычага 1 (рисунок 3.3) на корпусе сцепления.
Для получения вращения хвостовика с оборотами 540 мин-1 необходимо снять
колпак 14 (рисунок 2.65), установить хвостовик BOM 1C с маркировкой на
торце 540 мин-1 и застопорить его упорной шайбой 13. Если рычаг 1
(рисунок 3.3) стоит в 1 положении - получим 540 мин-1 при вращении
коленчатого вала 2000 мин-1, если во И положении - получим 540 мин-1 при
вращении коленчатого вала 1500 мин-1.
Для получения 1000 мин-1 на хвостовике ВОМ необходимо снять колпак
14 (рисунок 2.65), установить хвостовик ВОМ 3 с маркировкой на торце
1000 мин-1 и застопорить его упорной шайбой 13. Если рычаг 1 (рисунок
3.3) стоит в I положении - получим 1000 мин-1 при вращении коленчатого
вала 2000 мин-1, если во II положении - получим 1000 мин-1 при вращении
коленчатого вала 1500 мин-1.
Включение заднего ВОМ производится двумя рычагами 35 и 31 (рисунок 2.1).
Рычаг 35 включается первым, при неработающем двигателе, и имеет два
положения:
- «ВОМ включен» - крайнее верхнее положение;
- «ВОМ выключен» - крайнее нижнее положение.
Рычаг 31 включается при работающем двигателе и имеет три положения:
- при плавном перемещении рычага из положения "N" (нейтраль) вниз до
упора происходит включение ВОМ (рисунок 2.22);
- при перемещении рычага из крайнего нижнего
положения в положение "N" (нейтраль) происходит выключение ВОМ;
ЗАПРЕЩАЕТСЯ КАСАТЬСЯ ХВОСТОВИКА ВОМ РУКАМИ, ЕГО МОЖЕТ ВИСТИ.
- при плавном перемещении рычага вверх происходит торможение хвостовика
ВОМ.

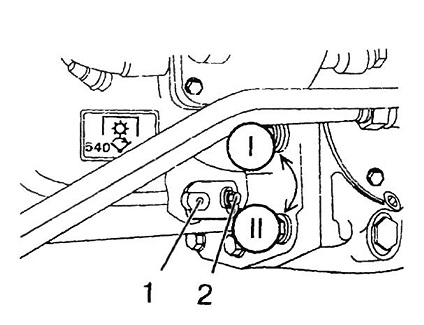

Рисунок 3.3 - Переключатель скорости вращения независимого ВОМ
1 - рычаг; 2 - болт
