Буксировка трактора Беларус 2103Д
Категорически запрещается буксировка трактора со скоростью выше 15 км/ч.
Буксировать только на жесткой сцепке.
Перед буксировкой необходимо отсоединить гидромотор от планетарного ряда
механизма поворота и растормозить трактор, для чего:
- расстопорить рычаг 17 (рисунок 3.2) болтом 18;
- перемещением влево до упора рычага 17 вывести из зацепления шестерню
19 с шестерней 27;
- застопорить болтом 18 рычаг 17;
- отвинтить защитный колпачок с цилиндра энергоаккумуляторов.
- вставить упор из ЗИП в два отверстия с направляющими 1 (рисунок 3.1) и
ударить молотком по упору при этом шарик 4 выйдет из канавки и
расстопорить толкатель 10 с поршнем 11. Шток 8 тормозной камеры
возвратится в исходное положение под действием возвратной пружины 7 и
трактор растормозится;
- рычаги переключения передач и диапазонов установить в нейтральное
положение.
Допускается буксировка трактора на гибкой сцепке, при исправном
двигателе и наличии давления в пневмосистеме, при этом дополнительно
необходимо разблокировать педали тормозного крана и подтормаживанием
(правой или левой педалью) следить, чтобы тросы были постоянно натянуты.
Повороты выполнять на малой скорости, плавно.
Крутые повороты выполнять в несколько приемов. Не останавливать трактор
на подъемах и спусках.
По окончании буксировки соединить гидромотор с планетарным рядом
механизма поворота.

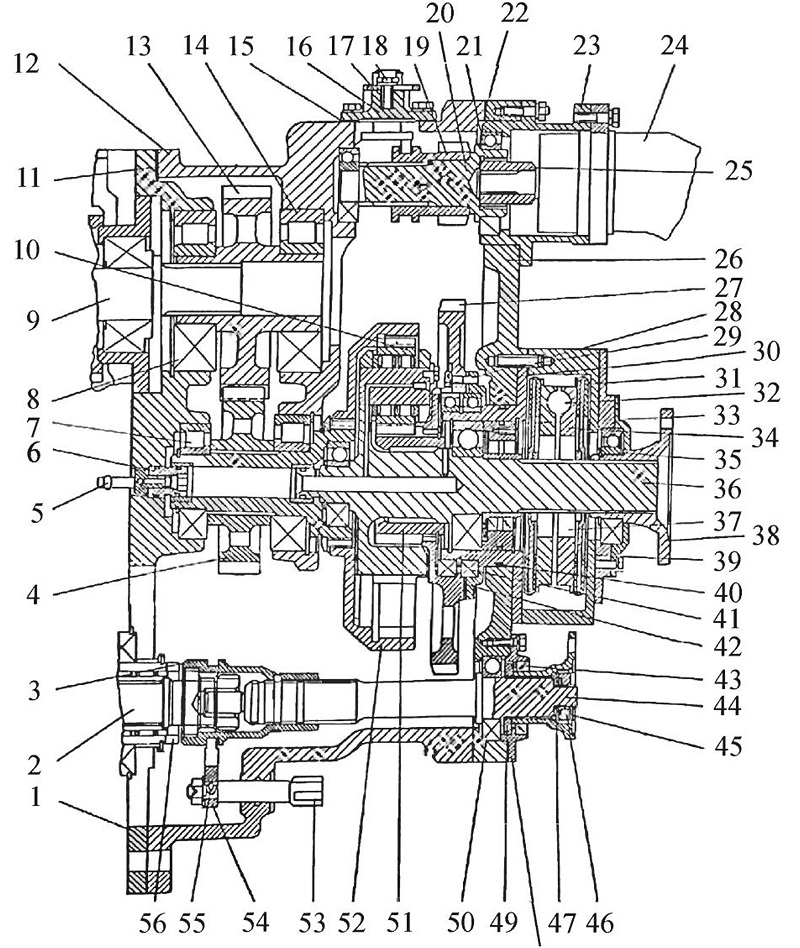

Рисунок 3.2 Механизм поворота
1 - корпус; 2 - вал; 3 - муфта; 4, 13, 19, 27 - шестерни; 5 -
переходник;
6 - втулка; 7, 8, 14, 21, 35, 41, 50 - подшипники; 9 - вторичный вал;
10 - сателлит; 11 - основание; 12, 15 - корпусы; 16 - механизм
отключения мотора; 17 - рычаг; 18 - болт; 22 - прокладка; 23 - стакан;
24 - гидрообъемный дополнительный привод; 26, 30, 33, 39 - крышки; 27 -
шестерня; 28 - болт; 29 - штифт; 31, 34 - диски; 32 - шарик; 36 -
водило; 38 - полумуфта; 40, 42 - кольцо; 43 - уплотнение; 20, 44 - валы;
45 - пластина замковая; 46 - гайка; 47 - шайба; 48 - крышка; 49 -
прокладка; 51 - солнечная шестерня; 52 - шестерня эпицикла; 53 - шток;
54 - вилка; 55 - штифт; 56 - муфта
