Потребители электроэнергии и их цепи защищены от короткого замыкания
плавкими предохранителями. На тракторе установлены следующие блоки
предохранителей:

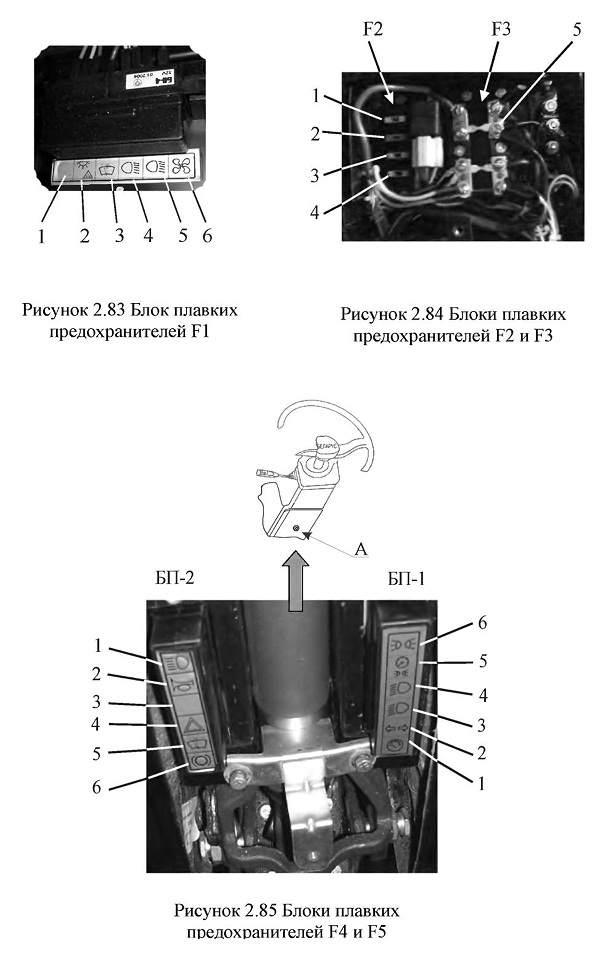

а) F1 - блок предохранителей БП-4 (рисунок 2.83).
Под крышкой 16 (рисунок 2.1) смонтирован блок плавких предохранителей.
Пять плавких предохранителей (рисунок 2.83) защищают от перегрузок
следующие электрические цепи:
1 - не используется;
2 - плафон кабины и фонарь автопоезда (7,5 А);
3 - стеклоочиститель и омыватель заднего стекла (7,5 А);
4 - две пары задних рабочих фар (25 А);
5 - две пары передних рабочих фар (25 А).
6 - система вентиляции и отопления (15 А);
б) F2 и F3 - блоки предохранителей БП-3-01 и 11.3722.
Предохранители расположены в релейной коробке под капотом слева по ходу
трактора (рисунок 2.84) и защищают следующие электрические цепи:
Блок F2:
1 - боковые рабочие фары (30 А);
2 - вентилятор охлаждения рабочей жидкости системы ГСП (15 А);
3 - лампы стоп-сигналов (7,5 А);
4 - питание панелей управления ЗНУ (30 А).
Блок F3:
5 - защищает от короткого замыкания питание бортовой сети (60 А).
в) F4 и F5 - блоки предохранителей БП-4,
смонтированы под щитком приборов. Для доступа к плавким предохранителям
необходимо отвинтить винт А крышки (рисунок 2.85), расположенной под
рулевой колонкой и снять ее.
г) На преобразователе напряжения 191.3759-01 (рисунок 2.87),
расположенным возле радиатора системы охлаждения двигателя, установлен
плавкий предохранитель на 15 А.

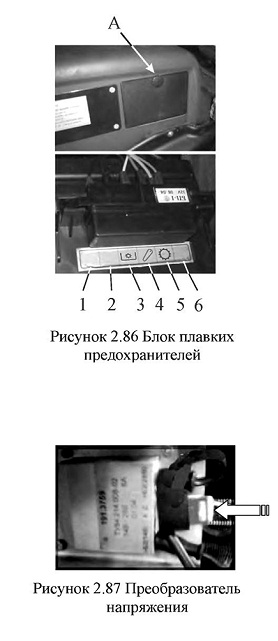

д) В правом боковом щитке приборов смонтирован блок предохранителей F,
находящийся под крышкой А (рисунок 2.86).
4 - гидросистемой заднего навесного устройства фирмы «BOSCH» (7,5 А);
5 - резервный;
6 - резервный
Чтобы избежать обгорания электропроводки, никогда не применяйте
предохранители более высокого номинала по силе тока, чем указано выше.
Если предохранитель часто сгорает, установите причину и устраните
неисправность.
