Содержание работ

Виды ТО

Технические

требования

10

125

250

500

1000

2000

Проверить уровень масла и при необходимости долить:

- в двигателе

+

+

+

+

+

+

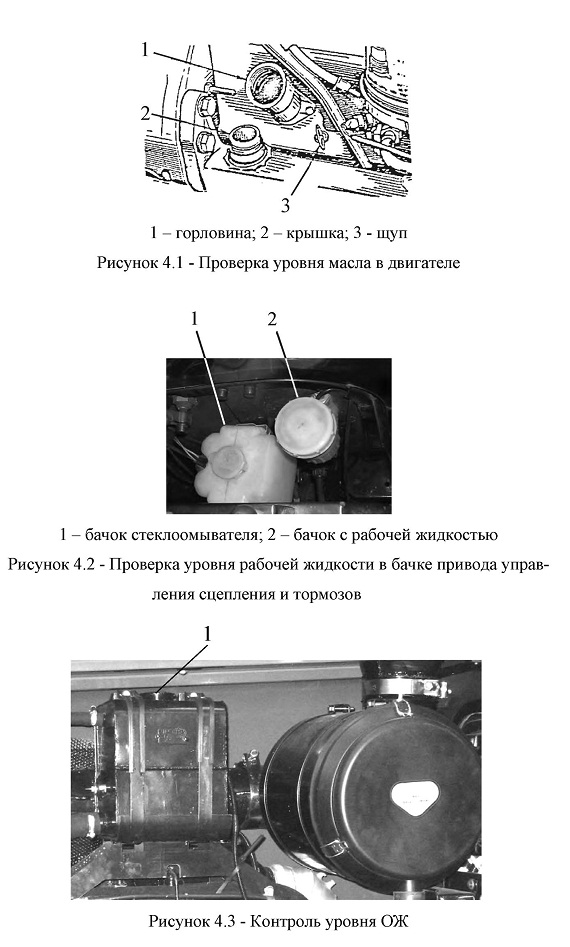

Уровень масла должен быть между верхней и нижней метками щупа 3 (рисунок 4.1)

-в коробке передач

+

+

+

+

+

+

Уровень масла должен быть в соответствии с пунктом 4.2.17 (рисунок 4.26)

- в заднем мосту

+

+

+

+

+

+

Уровень масла должен быть по верхнюю метку маслоизмерительного щупа. (п. 4.2.18)

- в маслобаке ГСП

+

+

+

+

+

+

Выполнить в соответст­вии с пунктом 4.2.26

- в маслобаке гидро­системы

+

+

+

+

+

+

Выполнить в соответст­вии с пунктом 4.2.25

-в цапфах баланси­ров

-

-

-

+

+

+

До уровня контрольного

отверстия

Проверить уровень рабочей жидкости в бач­ке управления сцеплени­ем

+

+

+

+

+

+

Уровень должен быть по верхнюю отметку (рисунок 4.2)

Проверить уровень охлаждающей жидко­сти двигателя

+

+

+

+

+

+

Уровень ОЖ должен быть до верхнего торца заливной горловины 1 (рисунок 4.3). Не допус­кайте снижения уровня ниже, чем на 40 мм от верхнего торца горло­вины.

Содержание работ

Виды ТО

Технические

требования

10

125

250

500

1000

2000

Проверить засорен­ность воздухоочисти­теля, состояние фильт­рующего элемента и правильность его уста­новки

+

+

+

+

+

+

Выполнить в соот­ветствии с пунктом

4.2.10

Слить конденсат из ресивера пневмоси­стемы

+

+

+

+

+

+

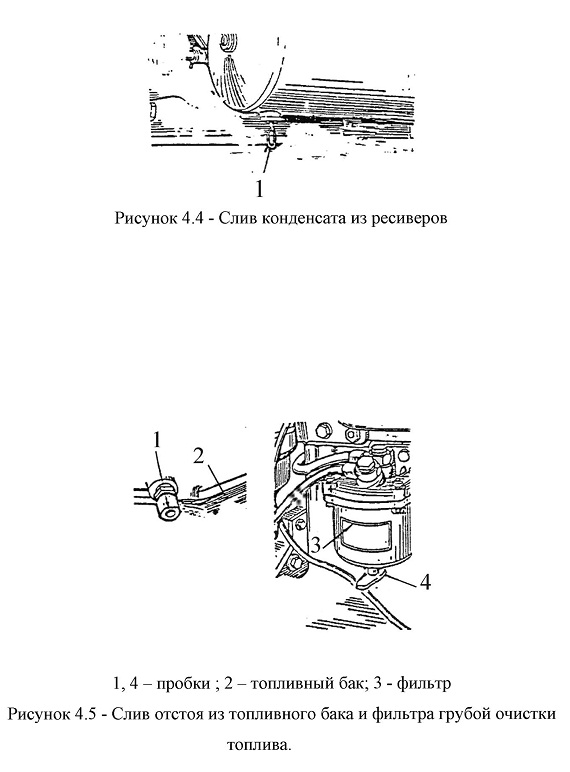

Потянуть кольцо 1 (рисунок 4.4) в любую сторону, при наличии сжатого воздуха в ре­сивере

Проверить работу тормозов в движении, работоспособность двигателя, рулевого управления приборов освещения и сигнали­зации

+

+

+

+

+

+

Двигатель должен работать устойчиво на всех оборотах, ор­ганы управления, при­боры освещения и сиг­нализации и т.д. должны быть техниче­ски исправны

Слить отстой из то­пливных баков и фильтра грубой очист­ки топлива

-

+

+

+

+

+

Отвинтить пробки 1 и 4 (рисунок 4.5) и слить отстой из топ­ливных баков и фильтра 3 до появле­ния чистого топлива

Промыть сапуны двигателя

-

-

-

-

-

+

Снять корпуса са­пунов, вынуть сапуны из колпаков крышек головок цилиндров, промыть и продуть их сжатым воздухом. Ус­тановить сапуны и корпуса сапунов на место.

Промыть фильтр грубой очистки топли­ва

-

-

-

-

+

+

Выполнить в соот­ветствии с п. 4.2.3

Содержание работ

Виды ТО

Технические

требования

10

125

250

500

1000

2000

Проверка топливно­го насоса на стенде

-

-

-

-

-

+

Выполнить в соответ­ствии с пунктом 4.2.12

Проверить натяже­ние ремня генератора

-

+

+

+

+

+

Прогиб ремня на вет­ви шкива коленчатого вала - шкива генератора, должен быть от 29 до 33 мм при нажатии с уси­лием 40 Н.

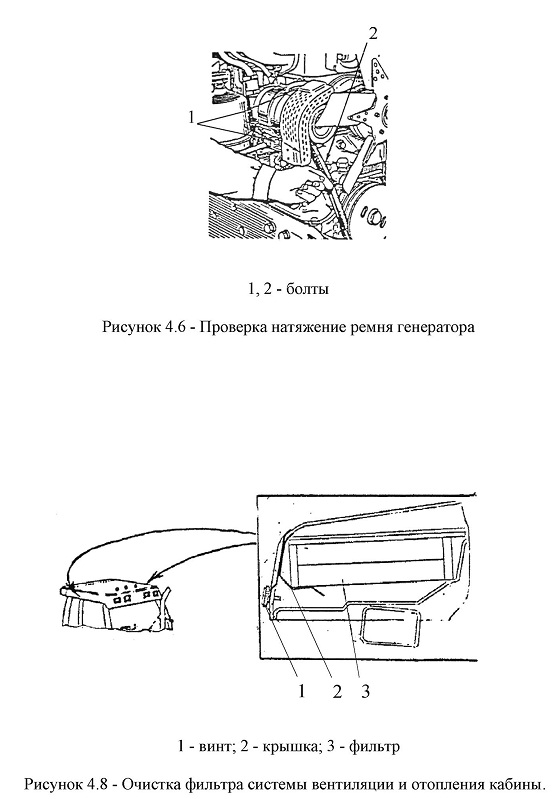

Для регулировки ос­лабить крепление гене­ратора, болты 1 и 2 (ри­сунок 4.6). Поворотом корпуса генератора от­регулировать натяже­ние.

Проверить и отрегу­лировать механизм управления сцеплени­ем

-

-

+

+

+

+

Выполнить в соот­ветствии с пунктом

4.2.16

Очистить роторы центробежного масля­ного фильтра двигате­ля и коробки передач

-

-

+

+

+

+

Выполнить в соот­ветствии с пунктом

4.2.4

Промыть сетчатый фильтр гидросистемы коробки передач

-

-

-

+

+

+

Выполнить в соот­ветствии с пунктом

4.2.19

Заменить масло в картере двигателя

-

-

+

+

+

+

Выполнить в соответ­ствии с пунктом 4.2.1

Заменить сменный фильтрующий элемент масляного фильтра двигателя

-

-

+

+

+

+

Выполнить в соот­ветствии с пунктом

4.2.2

Содержание работ

Виды ТО

Технические

требования

10

125

250

500

1000

2000

Проверить зазор ме­жду клапанами и коро­мыслами

-

-

-

+

+

+

Выполнить в соот­ветствии с пунктом

4.2.7

Слить отстой из фильтра тонкой очист­ки топлива

-

-

-

+

+

+

Выполнить в соот­ветствии с пунктом

4.2.5

Проверить затяжку болтов крепления турбо­компрессора и крон­штейна выхлопной трубы к выпускному коллектору

-

-

-

-

+

+

Болты должны быть затянуты моментом от

3,5 до 4,0 кНм. Ослаб­ление крепления не до­пускается

Проверить затяжку болтов крепления гене­ратора

-

-

-

-

+

+

Ослабление крепле­ния не допускается

Заменить всасываю­щий фильтр гидросис­темы поворота

-

-

-

-

+

+

Выполнить в соот­ветствии с пунктом

4.2.26

Заменить фильтр масло­бака гидросистемы

-

-

-

+

+

+

Выполнить в соответ­ствии с пунктом 4.2.22

Заменить фильтр масло­бака гидросистемы пово­рота

-

-

-

-

+

+

Выполнить в соответ­ствии с пунктом 4.2.22

Проверить герметич­ность соединений воздухо­очистителя и впускного тракта

-

-

-

+

+

+

Выполнить в соот­ветствии с пунктом

4.2.10

Очистить фильтр системы вентиляции и отопления кабины

-

-

-

-

+

+

Отвернуть винты 1, (рисунок 4.8) снять кры­шку 2 и вынуть из отсе­ков фильтры 3. Встрях­нуть фильтры, продуть их сжатым воздухом и установить на место.

Проверить герметич­ность пневмосистемы

-

-

-

-

+

+

Выполнить в соответ­ствии с пунктом 4.2.23

Проверить затяжку болтов крепления голо­вок цилиндров

-

-

-

+

+

Выполнить в соот­ветствии с пунктом

4.2.8

Проверить затяжку гаек на опорных катках

-

+

+

+

+

+

Гайки должны быть затянуты моментом от

0,8 до 0,9 кН*м. Ос­лабление крепления не допускается

Содержание работ

Виды ТО

Технические

требования

10

125

250

500

1000

2000

Очистить фильт­рующий элемент регу­лятора давления

-

-

-

+

+

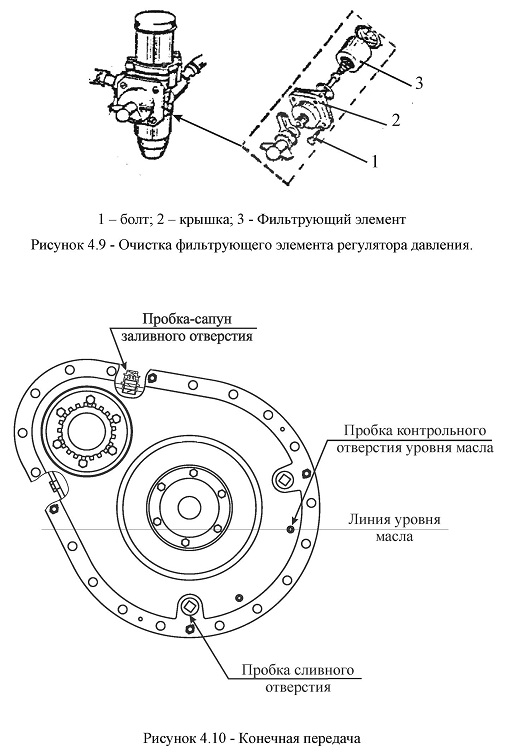

Отвинтить болты 1 (рисунок 4.9).Снять крышку 2 и вынуть фильтрующий элемент 3. Промыть фильтрую­щий элемент в моющем растворе и продуть сжа­тым воздухом. Собрать фильтрующий элемент в обратной последова­тельности.

Заменить масло:

в гидросистеме трактора

-

-

+

+

+

Выполнить в соото- ветствии с пунктом

4.2.25

- в гидросистеме ме­ханизма поворота

-

-

-

-

+

+

Выполнить в соото- ветствии с пунктом

4.2.26

- в направляющих колесах;

-

+

+

+

+

+

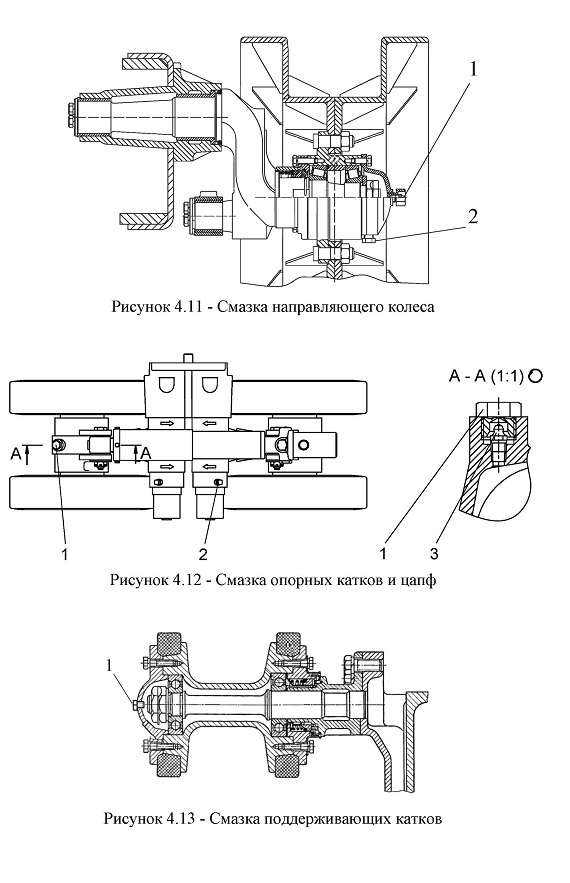

Смазку запрессовы­вать в масленку 1 (ри­сунок 4.11)

- в цапфах баланси­ров;

-

-

-

-

-

+

Слить. Залить масло в отверстие 2 (рису­нок 4.12), объем ука­зан в таблице 4.1

- в опорных катках

-

+

4-

+

+

+

Отвинтить пробку 1, смазку запрессовывать в масленку 3 (рисунок

4.12)

- в поддерживающих катках

-

“

-

-

-

+

Смазку запрессовы­вать в отверстие 1 (ри­сунок 4.13)

- конечной передаче

-

-

-

-

+

+

До уровня кон­трольного отверстия (рисунок 4.10)

Содержание работ

Виды ТО

Технические

требования

10

125

250

500

1000

2000

- в коробке передач

-

-

-

-

+

+

Выполнить в соотве­тствии с пунктом 4.2.28

- в редукторе заднего моста

-

-

-

-

+

+

Выполнить в соотве­тствии с пунктом 4.2.29

Провести обслужива­ние аккумуляторных ба­тарей:

- проверить состояние и крепление аккумуля­торных батарей, очи­стить батареи от грязи и следов электролита, прочистить вентиляци­онные отверстия, прове­рить крепление наконеч­ников, проводов с клем­мами. Проверить уро­вень электролита и при необходимости долить дистиллированную воду

-

-

+

-

-

-

Наконечники и клем­мы батарей должны быть очищены и покры­ты слоем технического вазелина.

Электролит, проли­тый на поверхность, вы­тирать ветошью, смо­ченной десятипроцент­ным раствором наша­тырного спирта. Уро­вень электролита дол­жен быть выше предо­хранительных щитов на величину от 15 до 20 мм.

Заменить фильтрую­щий элемент фильтра тонкой очистки топлива

-

-

-

-

+

+

Выполнять в соот­ветствии с пунктом

4.2.6

Проверить топливную аппаратуру

-

-

-

-

-

+

Выполнять в соотве­тствии с пунктом 4.2.12

Заменить фильтрую­щий элемент напорного фильтра системы управ­ления коробкой передач

-

-

-

-

+

+

Выполнять в соот­ветствии с пунктом

4.2.15

Заменить фильтрую­щий элемент напорного фильтра гидросистемы

-

-

-

-

+

+

Выполнять в соот­ветствии с пунктом

4.2.38

Заменить фильтрую­щий элемент фильтра гидросистемы поворота

-

-

-

-

+

+

Выполнять в соот­ветствии с пунктом

4.2.20

Проверить состояние аккумуляторных батарей по плотности электроли­та и напряжению эле­ментов под нагрузкой, при необходимости снять батарею для подзарядки.

-

-

+

-

-

-

Выполнять в соот­ветствии с пунктом

4.2.33

Разряд больше 50 % летом и 25 % зимой не допускается.

Содержание работ

Виды ТО

Технические

требования

10

125

250

500

1000

2000

Промыть систему охлаждения от накипи

-

-

-

-

-

+

Промывается путем заливки водного рас­твора кальцинирован­ной соды 50-60 г/л.

Промывку произво­дить в следующем по­рядке: заливается в радиатор 2 л керосина, после система запол­няется приготовлен­ным раствором, запус­кается двигатель и ра­ботает в течение 8- 10 ч, после сливается раствор и промывается система охлаждения чистой водой

Обслужить систему кондиционирования воздуха и отопления кабины

+

-

-

-

-

-

Выполнять в соот­ветствии с пунктом

4.2.37
