Коробка передач “Синхро” (по заказу) трактора МТЗ 826

Технические данные коробки передач трактора Беларус МТЗ-826

Коробка передач “Синхро” (по заказу) трактора МТЗ 826

Коробка передач - 7F + 2R, механическая, синхронизированная, ступенчатая, двухдиапазонная, с переключением передач с помощью двух синхронизаторов (13).

КП в сочетании с синхронизированным редуктором (между КП и сцеплением) обеспечивает 14 передач переднего хода и 4 - заднего хода.

КП состоит из:

• Механизма передач;

• Редуктора диапазонов;

• Механизма управления Коробка передач обеспечивает привод синхронного ВОМ и позволяет осуществлять переключение передач на транспортных работах и других работах с малой нагрузкой без остановки тракторного агрегата.

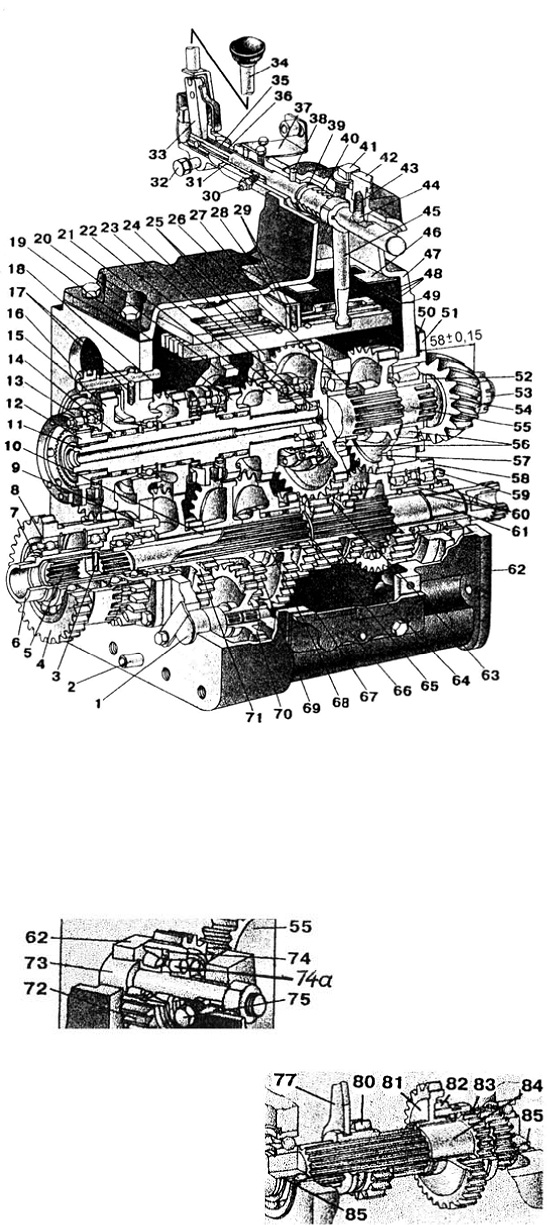

Рис. 4
Коробка передач синхронизированная:
1 - ось шестерни заднего хода;
2 - штифт; 3 - свертный штифт;
4 - двухвенцовая шестерня редуктора;

5 - шлицевая втулка внутреннего вала привода ВОМ; 6 - стакан; 7 - стопорное кольцо; 8 - шарикоподшипник; 9 - стакан; 10 - промежуточный вал;

11 - первичный вал; 12 - шлицевая втулка; 13- синхронизатор, 3шт. (редуктор - 1шт; КП-2шт); 14 - игольчатый подшипник; 15 - ведомая шестерня редуктора; 16 - вилка синхронизатора редуктора; 17 - пружина и шарик фиксатора; 18 - ведущая шестерня 3-ей передачи; 19 - ведущая шестерня 2-ой передачи; 20 - вилка синхронизатора 2-3-ей передач; 21 -ведущая шестерня 1-ой передачи и заднего хода; 22 - кольцо; 23 - роликоподшипник; 24 - вилка синхронизатора 4-ой передачи; 25 - замковые пластины вилок переключения; 26 -втулка; 27 - корпус вилок; 28 - пластина фиксаторов вилок переключения; 29 - пружина и шарик; 30 - выключатель блокировки запуска дизеля; 31 - «О» - кольцо; 32 - болт; 33 -поводок; 34 - рычаг переключения передач; 35 - валик переключения передач; 36 - опора; 37 - кронштейн привода ПВМ; 38 - штифт; 39 - упорная шайба; 40 - возвратная пружина; 41 - маслозаливная пробка; 42 - топорный болт; 43 - пружина фиксатора; 44 - шарик фиксатора; 45 - рычаг управления вилками переключения; 46 - ограничительная пластина; 47 -кры-шка КП; 48 - ползуны вилок переключения; 49 - прокладка; 50 - регулировочные прокладки; 51 - стакан подшипника вторичного вала; 52 -прокладка; 53 - гайка фиксации ведущей шестерни главной передачи;

54 - ведущая шестерня главной передачи; 55 - вторичный вал; 56 - конические роликоподшипники; 57 - ведомая шестерня 2-ой ступени редуктора; 58 - стакан; 59 - крыльчатка; 60

- ведущая шестерня 2-ой ступени редуктора; 61 - внутренний вал ПВМ; 62

- корпус КП; 63 - вилка переключения ступеней редуктора; 64 - ведущая шестерня 1-ой ступени редуктора; 65

- шайба; 66 - крышка корпуса КП (при установке ходоуменьшителя или бокового ВОМ не используется); 67 -
промежуточная шестерня; 68 - втулка; 69 - ведомая шестерня 2-ой передачи; 70 - промежуточная шестерня заднего хода; 71 - ведомая блочная шестерня 3-ей передачи и заднего хода; 12* - шестерня промежуточная привода ПВМ; 73* - ось шестерни; 74*) - дистанционное кольцо; 74а*) -конический роликоподшипник;75* -стопорный болт; 76* - поводок переключения ступеней редуктора; 77 -вилка переключения 1-ой передачи и заднего хода; 78* -стопорный винт; 79*) - валик вилки переключения ступеней редуктора; 80 - ведущая шестерня 1-ой передачи и заднего хода;

81 - ведомая шестерня 1-ой передачи и заднего хода; 82 - шестерня включения ходоуменьшителя; 83 - стопорное кольцо; 84 - вал 1-ой передачи и заднего хода; 85 - стопорное кольцо.

* Используется только для тракторов с ПВМ.
