Трактора МТЗ-80, МТЗ-82. Текущий ремонт - часть 7

Основные неисправности раздаточной коробки (рис. 2.7.1): износ рабочих поверхностей обгонной муфты или роликов, потеря упругости ПРИЖИМНЫХ пружин, ИЗНОС ВИЛКИ включения муфты.
Если при буксовании задних колес передний ведущий мост не включается, то это свидетельствует о неисправности обгонной муфты раздаточной коробки.

Для устранения неисправностей разбирают раздаточную коробку (рис. 2.7.2—2.7.7), измеряют диаметры посадочных мест и заменяют изношенные детали.

Рис. 2.7.1. Раздаточная коробка: а— общий вид

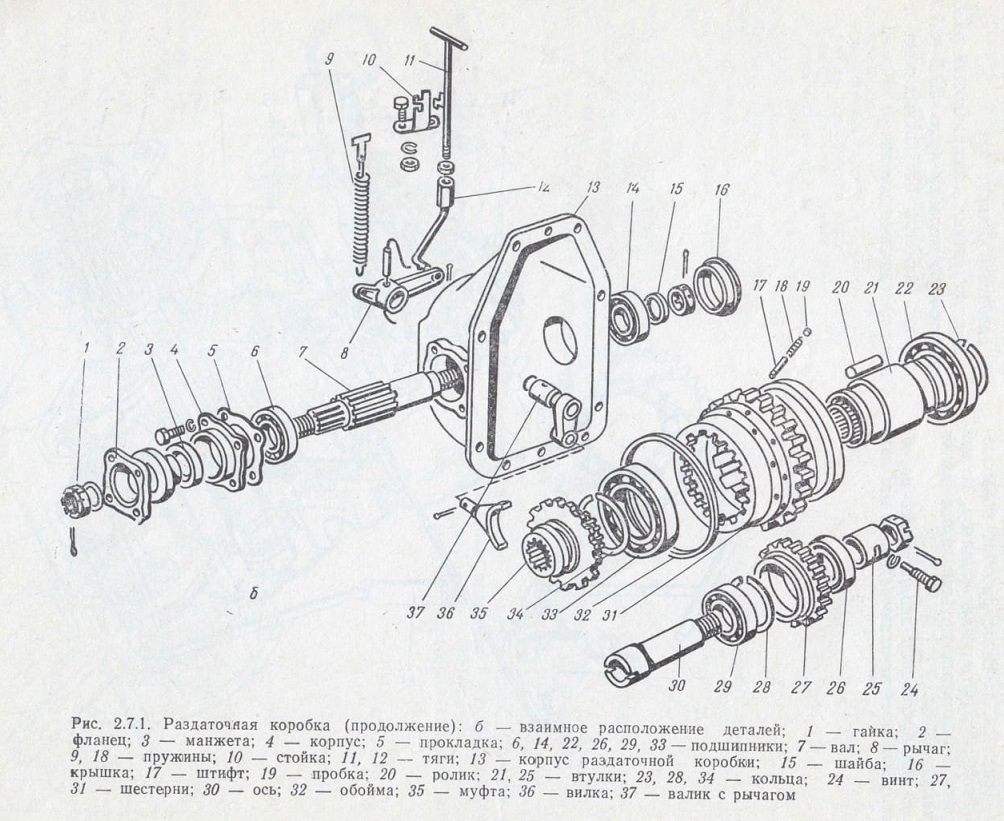

Рис. 2.7.1. Раздаточная коробка (продолжение):

2.8. ЗАДНИЙ МОСТ И ВАЛ ОТБОРА МОЩНОСТИ

2.8.1. ЗАДНИЙ МОСТ

Повышенный шум в корпусе заднего моста свидетельствует о нарушении зацепления шестерен главной передачи, износе зубьев
шестерен, шлицев, подшипников конечных передач (р«с. 2.8.1).

Рис. 2.8.1. Задний мост (продолжение): б — взаимное расположение деталей; 1 — рычаг переключения ВОМ; 2 -
поводок; 3, 6, 29, 35, 37 — прокладки; 4 — крышка заднего моста; 5 — валик управления ВОМ; 7 — крышка сапуна; 8 — пробка сапуна; 9 — фильтр сапуна; 10, 30 — манжеты; Ц — крышка стакана; 12, 15, 31 — кольца; 13 — стакан подшипников; 14 — регулировочные прокладки; 16, 19, 32— подшипники; 17 — ведущая шестерня (левая); 18 — упорное кольцо; 20 — крышка корпуса дифференциала; 21 — упорная шайба; 22 — полуосевая шестерня; 23 — крестовина; 24 — сателлит со втулкой; 25 — ведомая шестерня главной передачи; 26 — корпус дифференциала; 27 — ведущая шестерня (правая); 28 — крышка; 33 — полуось; 34 — рукав полуоси; 36 — ведомая шестерня; 38 — корпус заднего моста; 39 — втулка; 40 — магнитная пробка

Как правило, отмеченные дефекты могут быть следствием значительных перегрузок трактора, недостаточного уровня масла в корпусе заднего моста, неправильной оборки при ремонте.
Чтобы установить конкретную причину неисправности, рекомендуется измерить суммарный боковой зазрр между зубьями всей силовой передачи, используя динамометрический ключ и люфтомер. При показаниях
люфтомера, превышающих допустимое значение, равное 7°, снимают кабину, затем крышку заднего моста (рис. 2.8.2), поддомкрачивают колесо (И, проворачивая его, убеждаются в исправности шестерен конечных передач, главной передачи, дифференциала. При необходимости проводят регулировки, устраняя увеличенные зазоры. Тракторы с неисправностями дифференциала или промежуточной передачи направляют в ремонт.

2.8.2. ТОРМОЗА

Увод трактора в сторону в процессе торможения и увеличенный ход педалей тормозов свидетельствуют об износе накладок тормозных дисков, нарушении регулировки механизма управления тормозами.

При возникновении указанных неисправностей проверяют полный ход педалей тормозов, который должен быть одинаковым для каждой педали и составлять 70—90 мм. В случае отклонения хода педалей от указанных значений его регулируют (рис. 2.8.3). Отпускают контргайку и, вворачивая в вилку или выворачивая из вилки регулировочный болт, доводят ход педалей до нормы.

Затем проверяют работу тормозов в движении: разгоняют трактор и резко тормозят. По отпечаткам протекторов шин замеряют тормозной путь, длина которого при исправных и правильно отрегулированных тормозах не должна превышать 7 м. В ходе проверки также определяют синхронность срабатывания левого и правого тормозов. Если в процессе торможения трактор «уводит» в сторону, то регулируют синхронность срабатывания тормозов. Когда регулировками добиться синхронности не удается, тормоза снимают и ремонтируют (рис. 2.8.4).

Для снятия левого тормоза предварительно снимают муфту блокировки дифференциала (рис. 2.8.5, 2.8.6). Для снятия правого тормоза отсоединяют правый кронштейн кабины, тяги включения ВОМ и тормозной кран (рис. 2.8.7—2.8.9).

Сняв тормоза, измеряют толщину дисков. Накладки соединительных дисков или соединительные диски в сборе заменяют при износе до толщины менее 11 мм, а нажимные диски — при износе до толщины менее 10,8 мм.

2.8.3. РУКАВА ПОЛУОСЕЙ

Следы смазки на внутреннем ободе колеса или на крышке рукава полуоси свидетельствуют о разрушении или потере эластичности манжеты полуоси. Для ее замены 'Снимают колесо, ступицу и крышку рукава полуоси (рис. 2.8.10).

Шумы и стуки в рукавах полуосей ведущих колес указывают на износ или разрушение подшипников.
Для устранения неисправности снимают колеса, топливные баки и демонтируют рукава полуосей. Доступ к левому рукаву обеспечивают, удаляя гидроаккумулятор и левый кронштейн кабины (рис. 2.8.11, 2.8.12), а доступ к правому — снимая правый кронштейн кабины в сборе с тормозным краном и пневмопереходником. После этого отворачивают крепежные болты и двумя технологическими болтами выпрессовывают корпус рукава.

При демонтаже каждый рукав должен быть надежно зафиксирован грузоподъемным механизмом. Выпрессоаку полуоси из корпуса проводят съемником (рис. 2.8.13). Полуоси заменяют при износе посадочного места под подшипник 217 до размера менее 84,95 мм, при износе шпоночного паза. Выпрессовка и запрессовка деталей рукавов показаны на рис. 2.8.14—2.8.18.

2.8.4. МЕХАНИЗМ БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА

Неработоспособность механизма блокировки дифференциала может быть вызвана разрывом диафрагмы, износом дисков фрикционной муфты и блокировочного вала.

При наличии признаков (неисправности муфты блокировки дифференциала
(рис. 2.8.19) снимают ее крышку и кожух. Накладки соединительных дисков заменяют при толщине менее 11,8 мм

.

2.8.5. ВАЛ ОТБОРА МОЩНОСТИ (ВОМ)

Заедание рычага управления валом отбора мощности и затрудненное управление поводком муфты переключения на независимый или синхронный привод свидетельствуют о неисправности механизма усиления (стакана пружины) и износе кулачковой муфты переключения.

Для определения причины неисправности механизма усиления снимают и разбирают стакан пружины (рис. 2.8.20).

При разборке стакана с установленной в нем сжатой пружиной соблюдают осторожность « операции выполняют в определенной последовательности. Сначала переводят рычаг управления ВОМ в положение, при котором совмещаются технологические отверстия в рычаге 5 валика переключения и заднем мосту, и заворачивают в них установочный болт 1. Затем отпускают контргайку 3, заворачивают регулировочный болт 2 до отказа в рычаг 5 валика переключения и стопорный болт 4 в стакан пружины, после чего придерживают стакан рукой и осторожно выворачивают регулировочный болт 2. Убедившись в надежности фиксации стакана с корпусам, снимают стакан в сборе. Зажимают его под прессам или в струбцине и выворачивают стопорный болт 4. Неисправные детали заменяют. Для оборки также используют пресс или струбцину.

При неисправности кулачковой муфты переключения отсоединяют коробку передач от заднего моста и заменяют изношенные детали.

Продолжение вращения хвостовика вала при выключении ВОМ или неравномерное его вращение свидетельствуют о нарушении регулировки тормозных лент и их износе.

Регулировку натяжения тормозных лент и рычага управления ВОМ проводят следующим образом. Снимают крышку люка (рис. 2.8.21) и заворачивают до отказа регулировочные болты (.рис. 2.8.22). Заворачивают установочный болт 5 (рис. 2.8.23) в рычаг 6 и корпус моста 7 и снимают .механизм сервоусиления в сборе. Отсоединяют тягу от рычага управления ВОМ, выворачивают болты 8 до свободного проворачивания хвостовика ВОМ усилием руки, подсоедини-
ют тягу к рычагу управления, при необходимости вращением вилки изменяют ее длину и устанавливают механизм сервоуоиления.

Если не удается устранить неисправность, ВОМ снимают с трактора. Для этого отворачивают болты крепления задней крышки и выпрессовывают ВОМ в сборе технологическими болтами (рис. 2.8.24). Затем снимают тормозные ленты (рис. 2.8.25) и измеряют их толщину. Ленты заменяют новыми при толщине менее 2,5 мм.

Появление шума, усиливающегося с увеличением передаваемого крутящего момента, и следы смазки на задней крышке свидетельствуют об износе шлицев вала, деталей планетарного редуктора, потере эластичности или разрушении манжет.
В этом случае ВОМ снимают с трактора. Для проверки технического состояния его
заднюю крышку зажимают в тисках. Прокручивая хвостовик, осматривают зубья шестерен и рукой проверяют перемещение хвостовика вала в подшипниках. Обнаружив сколы на зубьях, большие перемещения в сопряжениях отдельных деталей или заедание вала, ВОМ разбирают, дефектные детали заменяют (рис. 2.8.26).

Водило планетарного редуктора заменяют (рис. 2.8.27, 2.8.28) при износе отверстий под оси сателлитов до размера более 20,2 мм, износе поверхностей под тормозную ленту до размера менее 158,0 мм.
Замене подлежат: оси сателлитов
(рис. 2.8.29) при износе поверхностей под игольчатые подшипники до размера менее 19,92 мм; барабан включения (рис. 2.8.30,
2.8.31) при износе поверхности под тормозную ленту до размера менее 159,0 мм и износе посадочного места под наружную обойму подшипника 209 до размера более 85,12 мм; вал планетарного редуктора при износе посадочных мест до размера менее 39,96 мм под подшипник 208, менее 49,97 <мм под подшипник 310, менее 44,96 мм под подшипник 209.

При подтекании масла из-под манжет у снятого ВОМ осматривают прокладки между задним мостом и крышкой. Поврежденные прокладки заменяют.
При подтекании масла из-под хвостовика вала для замены манжет отворачивают гайку хвостовика, снимают тормозные ленты,
спрессовывают водило в сборе с подшипником и барабан включения в сборе, снимают стопорное кольцо, выпрессовывают вал из крышки я т. д. Наиболее важные моменты разборки, сборки и регулировки заднего моста и ВОМ показаны на рис. 2.8.32—2.8.44.
