Трактор БЕЛАРУС 1221. Руководство - часть 12

Раздел К. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание (ТО) необходимо для поддержания трактора в работоспособном состоянии в процессе эксплуатации.

Несоблюдение установленной периодичности и низкое качество ТО значительно снижают ресурс трактора, приводят к возрастанию числа отказов, падению мощности дизеля и увеличению затрат на эксплуатацию трактора. Оператор обязан ежедневно проверять трактор, не допуская ослабления затяжки крепежа, течи топлива, жидкости и масла, накопления грязи и других отложений, которые могут стать причиной нарушения работы, возгорания или несчастных случаев.
Предостережение! Если нет специальных указаний, перед проведением любых операций ТО, регулировок и т. д., заглушите дизель и включите стояночный тормоз. Если были сняты ограждения и кожухи, убедитесь в том, что они установлены на свои места прежде чем начать работу на тракторе.

Важно! Соблюдайте правила хранения и утилизации отходов. Никогда не сливайте жидкости на землю. Используйте специальные емкости для безопасного хранения отходов.

Заправочные емкости, л

Масляный картер дизеля/ система смазки	18/22
Система охлаждения дизеля (ОЖ-4С) или ОЖ-65)	24
Трансмиссия	47
Топливный насос*	0,25
Колесный редуктор ПВМ (каждый)	2,15
Главная передача ПВМ	1,90
Масляный бак гидросистемы и ГОРУ (емкость гидросистемы)	22 (25)
Топливные баки (два бака по 85 л)	170
Баллон ЛВЖ (легковоспламеняющаяся жидкость для запуска дизеля)	0,2

*) Заправка маслом топливного насоса необходима при установке нового или бывшего в ремонте.

Техническое обслуживание после обкатки (30 часов работы)

1. Осмотрите и обмойте трактор.

2. Прослушайте работу всех составных частей трактора.

3. Проверьте затяжку болтов крепления головок цилиндров (Операция 35).

4. Проверьте зазор между клапанами и коромыслами (Операция 21).

5. Очистите роторы центрифуги дизеля и коробки передач (Операции 12, 13).

Очистите сетчатый фильтр КП (Операция 15).

6. Проверьте натяжение ремня генератора (Операция 8).

7. Слейте отстой из топливных баков, фильтров грубой и тонкой очистки дизеля (Операции 7, 22).

8. Проверьте и, если необходимо, отрегулируйте свободный ход педали сцепления, тормоза и пневмосистему (Операции 24, 26).

9. Проверьте состояние аккумуляторных батарей, очистите клеммные соединения и вентиляционные отверстия (Операция 27).

10. Замените масло в:

• картере дизеля (Операция 16),
• корпусах силовой передачи (Операция 42),
• колесных редукторах и главной передаче ПВМ (Операция 43).

11. Замените бумажные фильтрующие элементы фильтров дизеля и гидросистемы (Операции 17,31).

12. Смажьте подшипник отводки сцепления (Операция 18).

13. Слейте конденсат из ресиверов пневмосистемы (Операция 5).

14. Проверьте и при необходимости восстановите герметичность воздухоочистителя и впускного тракта (Операция 23).

15. Проверьте и при необходимости подтяните наружные резьбовые соединения (Операция 40).

16. Проконтролируйте функционирование дизеля, рулевого управления, тормозов, органов управления, систем освещения и сигнализации (Операция 6).

17. Смажьте подшипники опор колесных редукторов ПВМ (Операция 48).

18. Проверьте сходимость передних колес (Операция 34).

19. Смажьте шарниры гидроцилиндров рулевого управления (Операция 19).

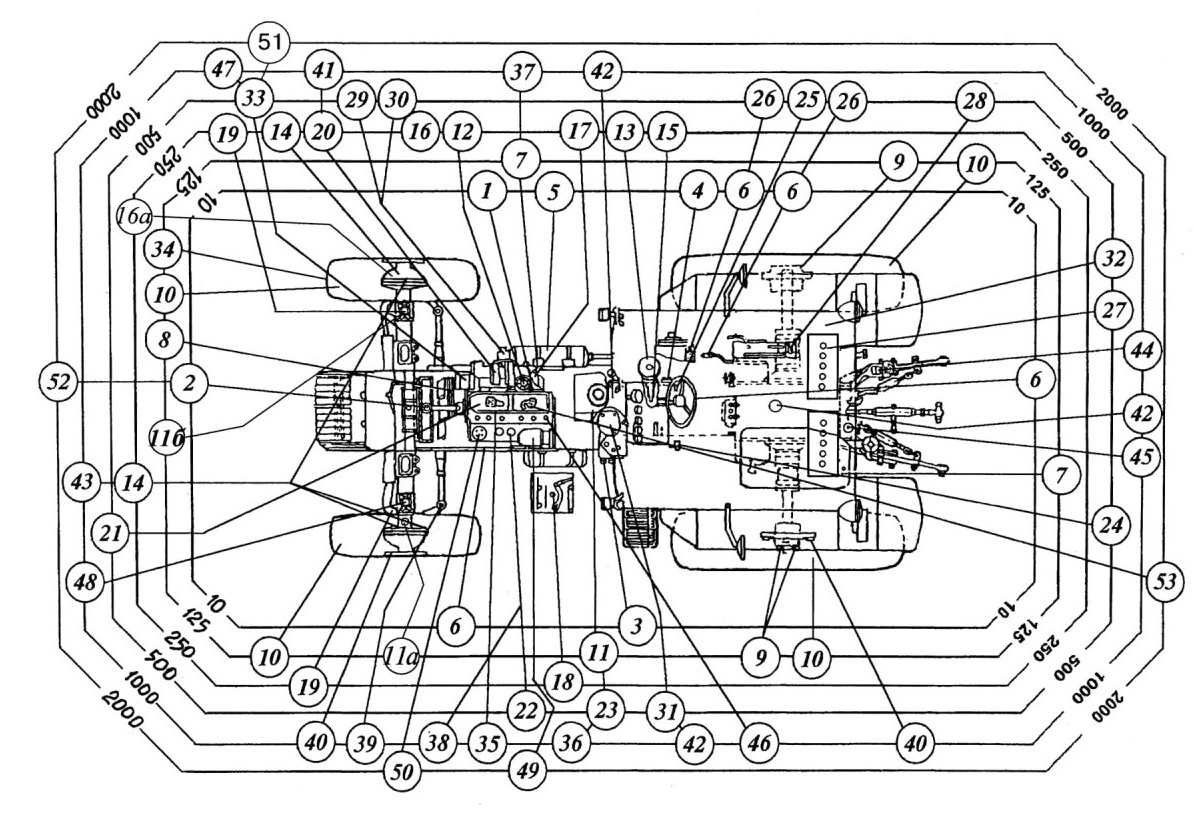

Карта смазки и технического обслуживания

Таблица технического обслуживания

№ № операций на карте	Содержание работ	Периодичность, каждые, ч
		10	125	250	500	1000	2000	общее
1	Уровень масла в дизеле	X
2	Уровень охлаждающей жидкости в дизеле	X
3	Уровень масла в баке гидросистемы и ГОРУ	X
4	Уровень масла в трансмиссии	X
5	Слив конденсата из ресивера пневмосистемы	X
6	Проверка функционирования дизеля, ГОРУ, тормозов и приборов	X
7	Слив отстоя из фильтра грубой очистки топлива и топливных баков		X
8	Проверка натяжения ремня генератора		X
9	Ступицы задних колес		X
10	Давление воздуха в шинах		X
11	Проверка воздухоочистителя дизеля		X
11а	Смазка опор сдвоенных шарниров колесных редукторов ПВМ		X
116	Проверка зазоров в подшипниках шкворней колесных редукторов ПВМ		X
12	Очистка центрифуги дизеля			X
13	Очистка центрифуги КП			X
14	Уровень масла в колесных редукторах ПВМ			X
15	Сетчатый масляный фильтр КП			X
16	Замена масла в дизеле			X
16а	Проверка зазоров в подшипниках фланцев колесных редукторов ПВМ			X
17	Замена БФЭ масляного фильтра дизеля			X
18	Смазка подшипника отводки сцепления			X
19	Шарниры гидроцилиндров ГОРУ			X
20	Турбокомпрессор			X
21	Проверка зазоров в клапанах дизеля				X
22	Слив отстоя из фильтра тонкой очистки топлива дизеля				X
23	Герметичность соединений воздухоочистителя дизеля				X
24	Свободный ход педали сцепления				X
25	Люфт рулевого колеса				X
26	Регулировка тормозов*				X

*) Регулировку тормозов проводите также по мере необходимости.

№ NS операций на карте	Содержание работ	Периодичность, каждые, ч
№ NS операций на карте	Содержание работ	10	125	250	500	1000	2000	общее
27	Аккумуляторные батареи				X
28	Смеситель сигналов силового и позиционного регулирования				X
29	Фильтр регулятора давления воздуха в пневмосистеме				X
30	Герметичность магистралей пневмосистемы				X
31	Замена масляного фильтра гидросистемы		X
32	Замена БФЭ фильтра тонкой очистки топлива дизеля		X
33	Очистка генератора				X
34	Сходимость передних колес		X
35	Затяжка болтов крепления головок цилиндров дизеля					X
36	Воздухоочиститель дизеля					X
37	Очистка фильтра грубой очистки топлива дизеля					X
38	Замена БФЭ фильтра тонкой очистки топлива дизеля					X
39	Люфт в шарнирах тяги ГОРУ					X
40	Проверка и подтяжка наружных болтовых соединений					X
41	Турбокомпрессор дизеля					X
42	Замена масла в трансмиссии и масляном баке гидросистемы и ГОРУ					X
43	Замена маслав в главной передаче и колесных редукторах ПВМ					X
44	Смазка правого раскоса механизма задней навески					X
45	Смазка поворотного вала рычагов задней навески					X
46	Проверка форсунок дизеля					X
47	Генератор					X
48	Смазка подшипников шкворня колесных редукторов ПВМ			X
49	Стартер дизеля						X
50	Топливный насос дизеля						X
51	Генератор (посезонная регулировка)							X
52	Промывка системы охлаждения дизеля						X
53	Промывка сапунов дизеля						X
54	Регулировка центрифуги дизеля							X
55	Регулировка давления масла коробки передач							X

Обеспечение доступа к составным частям для технического обслуживания

Важно! После проведения технического обслуживания установите на место все снятые ограждения и кожухи прежде чем начать работу.
Капот

Капот шарнирно закреплен спереди трактора, чтобы обеспечить его быстрое откидывание вперед для доступа к составным частям дизеля.

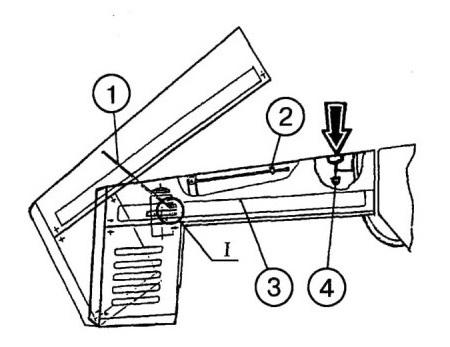

Чтобы поднять капот:

• Потяните на себя рукоятку (4) защелки (если Вы находитесь с левой стороны трактора) и поднимите капот (3).

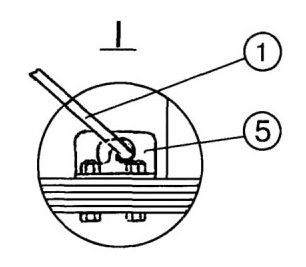

• Удерживая капот правой рукой, освободите штангу (1) от захвата (2) и введите свободный конец штанги (1) в фигурный паз кронштейна (5). См. рис. I.
Важно! Убедитесь в том, что капот (3) надежно зафиксирован в поднятом положении.

Чтобы опустить капот:

• Слегка приподнимите капот, чтобы освободить штангу (1). Зафиксируйте ее захватами (2).

• Опустите капот и зафиксируйте его верхней защелкой, приложив усилие руки в направлении стрелки.
