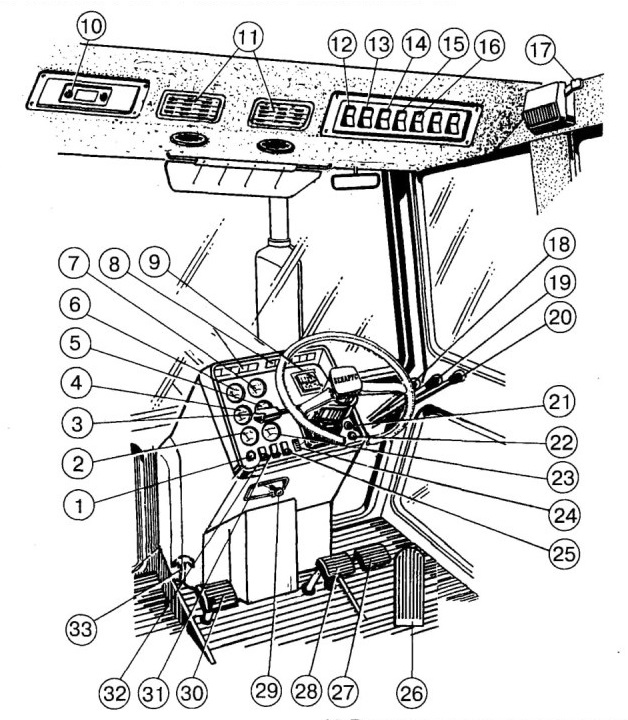

Раздел Г: ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

1. Кнопка-сигнал аварийной сигнализации

2. Указатель напряжения

3. Переключатель указателей поворота, ближнего и дальнего света, звукового сигнала

4. Указатель уровня топлива

5. Указатель давления воздуха в пневмосистеме

6. Указатель температуры охлаждающей жидкости в дизеле

7. Указатель давления масла в дизеле

8. Блоки контрольных ламп

9. Тахоспидометр или электронный информационный прибор ЭИП

(если установлен)

10. Радио

11 .Рециркуляционные заслонки

12.Включатель стеклоочистителя переднего стекла

13.Включатель вентилятора кабины

14.Включатель задних фар

15.Включатель передних рабочих фар

16.Включатель сигнализации «Автопоезд»

17.Включатель плафона кабины
18.Рычаг управления левыми задними выводами гидросистемы

19.Рычаг управления правыми боковыми выводами гидросистемы

20.Рычаг управления правыми задними выводами гидросистемы

21 .Заглушка

22.Включатель приборов, стартера

23.Указатель давления масла в КП

24.3аглушка

25.Включатель средств облегчения запуска дизеля

26.Педаль управления подачей топлива

27.Педаль тормоза правая

28.Педаль тормоза левая

29.Рукоятка фиксации наклона рулевой колонки

30.Педаль муфты сцепления

31.Включатель стеклоомывателя

32.Включатель габаритных огней

33. Тяга переключения привода насоса КП (от трансмиссии или от дизеля). Устанавливается при наличии КП с фрикционными муфтами

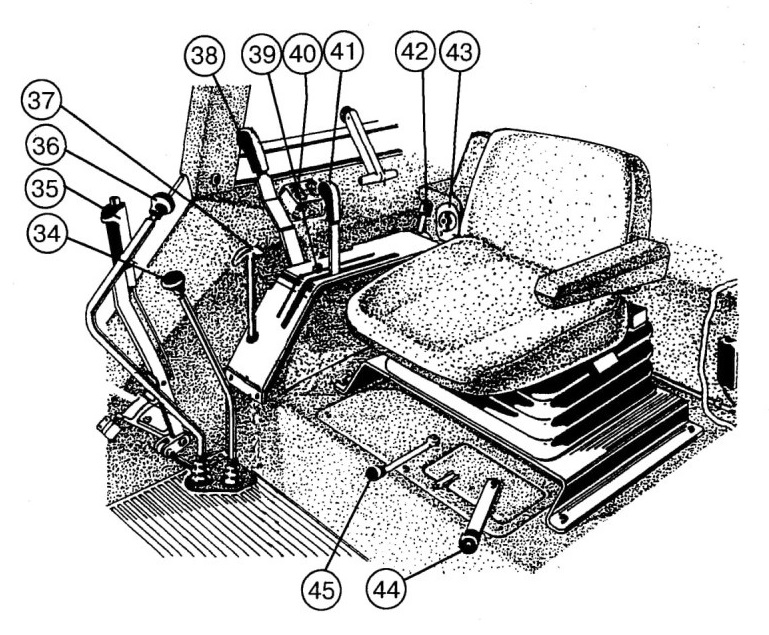

34. Рычаг переключения диапазонов КП

35. Рычаг стояночного тормоза

36. Рычаг переключения передач КП

37. Рычаг управления ВОМ

38. Рычаг управления подачей топлива

39. Ограничитель хода рычага управления регулятором*

40. Пульт управления ПВМ и блокировкой дифференциала заднего моста

41. Рычаг управления регулятором глубины обработки почвы*

42. Рукоятка переключателя режимов силового (позиционного) смешанного регулирования*

43. Выключатель «массы»

44. Рычаг переключения ВОМ (независимый - синхронный)

45. Рычаг управления механизмом фиксации навески (ГНС без гидроподъемника)

*) если установлены

Важно: Прежде чем приступить к работе на тракторе, изучите назначение органов управления, приборов и их функции.

Приведенная информация поможет Вам хорошо изучить органы управления и приборы для безопасного управления трактором.

Примечание: Обращайтесь к соответствующему разделу данного руководства по эксплуатации для восполнения информации по управлению и регулировкам.

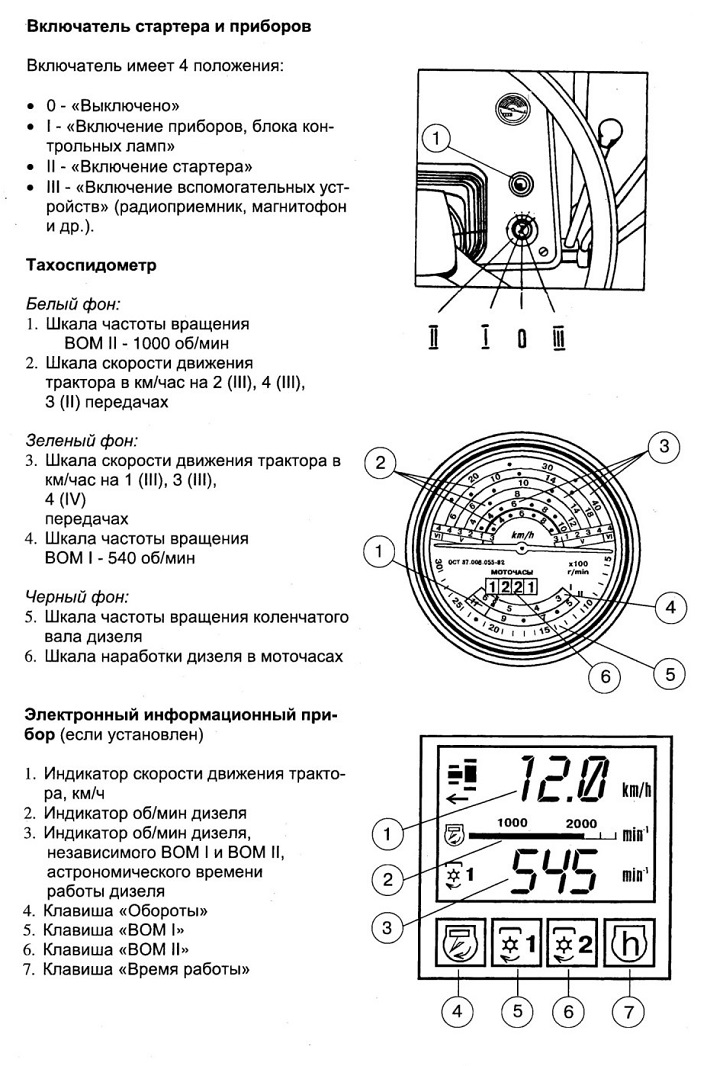

Включатель стартера и приборов

Включатель имеет 4 положения:
• 0 - «Выключено»

• I - «Включение приборов, блока контрольных ламп»

• II - «Включение стартера»

• III - «Включение вспомогательных устройств» (радиоприемник, магнитофон и др.).

Тахоспидометр

Белый фон:

1. Шкала частоты вращения

ВОМ II - 1000 об/мин

2. Шкала скорости движения трактора в км/час на 2 (III), 4 (III),

3 (II) передачах

Зеленый фон:

3. Шкала скорости движения трактора в км/час на 1 (III), 3 (III),

4 (IV)

передачах

4. Шкала частоты вращения ВОМ I - 540 об/мин

Черный фон:

5. Шкала частоты вращения коленчатого вала дизеля

6. Шкала наработки дизеля в моточасах

Электронный информационный прибор (если установлен)

1. Индикатор скорости движения трактора, км/ч

2. Индикатор об/мин дизеля

3. Индикатор об/мин дизеля, независимого ВОМ I и ВОМ II, астрономического времени работы дизеля

4. Клавиша «Обороты»

5. Клавиша «ВОМ I»

6. Клавиша «ВОМ II»

7. Клавиша «Время работы»

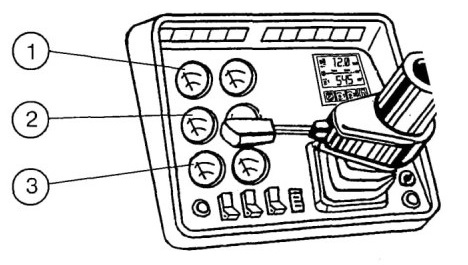

Указатель температуры охлаждающей жидкости (1)

Указатель (1) показывает температуру охлаждающей жидкости дизеля в градусах Цельсия. Нормальный рабочий режим - 80-95°С. ( зеленая зона). Если дизель перегревается - красная зона -устраните причину.

Причиной может быть:

• понижение уровня охлаждающей жидкости;

• слабое натяжение ремня вентилятора;

• неполное открытие клапана термостата;

• загрязнение радиатора (снаружи или внутри).

Указатель уровня топлива (2)

Указатель (2) показывает количество топлива в баке. Не допускайте использование топлива до состояния «сухого бака».

Указатель напряжения (3)

Внимание! При загорании контрольной лампы аварийной температуры в блоке контрольных ламп остановите дизель, найдите и устраните неисправность.

Зона на шкале, цвет	Состояние системы питания
	при работающем дизеле	при неработающем дизеле
13,2 -15,2 В. - Зеленый цвет	Нормальный режим зарядки
10 - 12 В. - Красный цвет	Не работает генератор	АКБ разряжена
12 -13,2 В. - Желтый цвет	Отсутствует зарядка АКБ (низкое зарядное напряжение)	АКБ имеет нормальную зарядку
15,2 -16 В. - Красный цвет	Перезаряд АКБ
12,7 -12 В. - Желтый цвет		Начало разряда АКБ
Белая риска в желтой зоне		Номинальная ЭДС АКБ - 12,7 В.

Важно! Если прибор показывает отсутствие зарядки АКБ, проверяйте состояние и натяжение приводного ремня генератора.

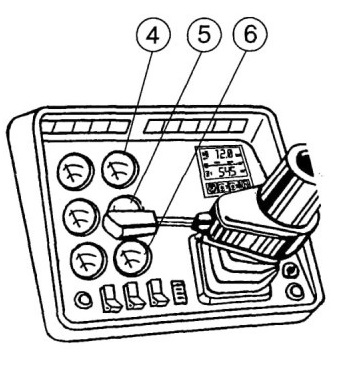

Указатель давления масла в дизеле (4)

При работе дизеля следите за показаниями манометра. Нормальное давление масла (2,8...4,5) кгс/см2 - зеленый сектор. На холодном дизеле возможно давление до 6 кгс/см2.

Важно: Дизель не должен работать при показаниях приборов в белой или красной зонах в номинальном режиме. Если давление масла ниже допустимого предела, немедленно остановите дизель и устраните неисправность.

Указатель давления воздуха в пневмосистеме (5)

Указатель показывает давление воздуха в пневмосистеме трактора. Нормальные показания - (5...8) кгс/см2.

Указатель давления масла в КП (6)

Указатель показывает давление масла в системе смазки КП и в гидроуправляемой муфте привода ПВМ.

Нормальные показания - (9...12) кгс/см2.

Важно! Следите за контрольной лампой аварийного давления масла. Если лампа горит на работающем дизеле, немедленно остановите дизель, найдите и устраните неисправность.

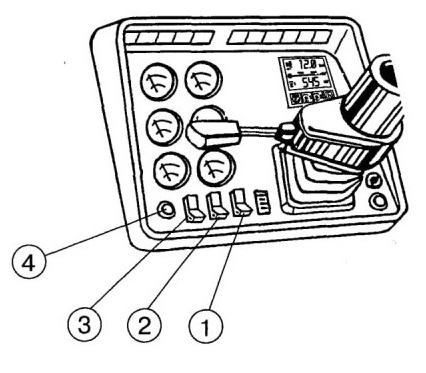

Включатель пускового приспособления (1)

После установки включателя стартера в позицию I нажмите клавишу (1), чтобы включить электромагнитный клапан и произвести впрыск во впускной коллектор легковоспламеняющейся жидкости. Поверните включатель стартера в положение II для запуска дизеля. После запуска дизеля отпустите клавишу (1) и включатель стартера.

Включатель стекпоомывателя переднего стекла (2)

При нажатии на клавишу (2) включается стекпоомыватель.

3-х позиционный включатель света (3)

Клавиша (3) имеет три положения:

1 - «Выключено»;

2 - «Включены подсветка щитка приборов, габаритные огни, фонарь номерного знака»;

3 - «Включены все лампы освещения и передние фары».

Кнопка аварийной сигнализации (4)

Нажатием кнопки (4) включается аварийная сигнализация. Внутри кнопки имеется контрольная лампа, которая мигает одновременно с мигающим светом сигнализации.

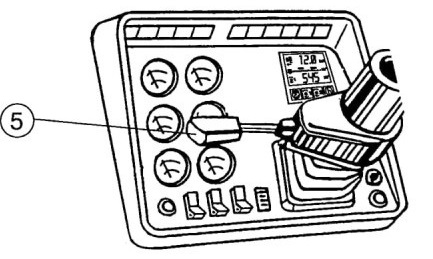

Подрулевой многофункциональный переключатель (5)

Обеспечивает включение указателей поворота, переключение света фар (ближний - дальний), сигнализацию дальним светом, звуковой сигнал.

Сигнализация поворота

Поворотом рычага (5) подрулевого переключателя вверх или вниз включается правый или левый сигнал поворота соответственно.

Примечание: Рычаг необходимо принудительно возвращать в первоначальное положение.

Звуковой сигнал

При нажатии на наконечник рычага переключателя включается звуковой сигнал.

Дальний-ближний свет

При включенных фарах (клавиша (3), стр. Гб) при установке рычага от себя включается «дальний свет», к себе - «ближний свет».

При движении рычага из положения «ближний свет» к себе до упора кратковременно включается «дальний свет» (положение нефиксированное).

Включатель стеклоочистителя переднего стекла (1)

При нажатии клавиши (1) включается стеклоочиститель переднего стекла.

Включатель вентиляции и отопления кабины (2)

При нажатии клавиши (2) включается вентилятор системы отопления и вентиляции воздуха в кабине.

Включатель имеет 3 положения:

1 - «Выключено» (верхняя часть клавиши максимально утоплена);

2 - «Включен режим малой подачи воздуха»,

3 - «Включен режим большой подачи воздуха».

Включатель света задних рабочих фар (3)

При нажатии клавиши (3) включается свет задних рабочих фар и лампа подсветка клавиши.

Включатель света передних рабочих фар (4)

При нажатии клавиши (4) включается свет передних рабочих фар и лампа подсветка клавиши.

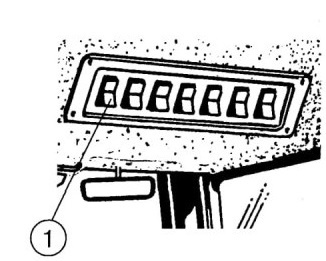

Включатель сигнала «Автопоезд» (5)

При нажатии клавиши (5) загораются три оранжевых фонаря, установленных на передней части крыши кабины и подсветка клавиши.

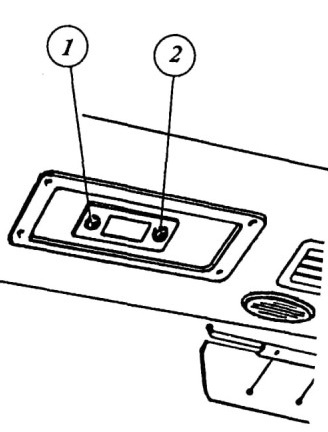

Включатель радио (если установлено)

1 - Включение (выключение) громкости

2 - Настройка на радиостанцию

Примечание: Радио работает только в положениях I или III ключа включе-ния стартера._

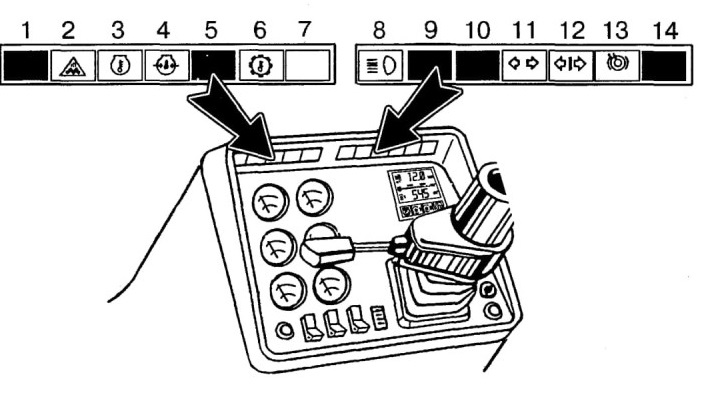

Блок контрольных ламп

1. и 14. Кнопки для проверки работоспособности блока контрольных ламп. При нажатии кнопок все лампы должны гореть.

2. Засоренность воздушного фильтра.

Контрольная лампа загорается. Когда превышен максимально допустимый уровень засоренности фильтра и необходима его очистка.

3. Температура охлаждающей жидкости. Лампа загорается и звучит зуммер при температуре охлаждающей жидкости 105°С.
Внимание: Немедленно остановите дизель и устраните неисправность

4. Давление масла в дизеле. Лампа загорается и звучит зуммер при давлении масла в дизеле ниже допустимого.
Примечание: Лампа горит также при неработающем дизеле, когда ключ включателя стартера находится в положении I, указывая на включение

«массы».

После запуска дизеля лампа должна погаснуть. Если лампа продолжает гореть, это указывает на падение давления масла ниже допустимого предела. Заглушите дизель, определите и устраните неисправность.
5. Резервный

6. Давление масла в ГОРУ. Лампа загорается при давлении масла в системе ГОРУ ниже допустимого.

7. Давление воздуха в пневмосистеме.

Лампа загорается при давлении в пневмосистеме ниже 5 кгс/см2.

8. Индикатор дальнего света

9. , 10. Резервные

11. Индикатор поворота трактора

12. Индикатор поворота прицепа
13. Индикатор стояночного тормоза
