6.13 Возможные неисправности гидронавесной системы и указания по их

устранению

6.13.1 Неисправности гидрораспределителя EHS, индикация неисправно-

стей, причины и способы их устранения

На тракторах «БЕЛАРУС-2122.6» установлен электрогидравлический интеграль-

ный блок, состоящий из четырех секций типа EHS с электронно-гидравлическим управ-

лением расхода жидкости, электрогидравлического регулятора EHR, концевой плиты с

электромагнитным редукционным клапаном и нагнетательной крышки.

К каждой секции распределителя подключается четырехконтактный разъем,

со следующим назначением контактов:

- контакт №1 - плюс питания бортовой сети;

- контакт №2 - не задействован;

- контакт №3 - сигнал управления;

- контакт №4 - масса питания бортовой сети.

Управление секциями распределителя по контакту №3 выполняется при по-

мощи сигнала широтно-импульсной модуляции (ШИМ), формируемого электронны-

ми джойстиками или электронным блоком БПО ГНС.

В каждой секции в ее нижней части в области электрического разъема распо-

ложен индикатор кодов неисправностей (см. рисунок 6.13.1). При наличии неисправ-

ности в секции индикатор выдает кодовую информацию о неисправности в данной

секции. Код неисправности состоит из двух цифр (см. таблицу 6.13.1). Считывание

кода осуществляется подсчитыванием количества вспышек индикатора: количество

вспышек с короткой паузой между ними - первая цифра - длинная пауза - количест-

во вспышек с короткой паузой между ними - вторая цифра. Например, для индика-

ции кода неисправности «23» система будет активизировать индикатор следующим

образом: две вспышки - пауза - три вспышки. При отсутствии неисправностей в рас-

пределительной секции индикатор выключен.

В зависимости от степени сложности неисправности может происходить бло-

кирование работы данной секции или одновременно нескольких секций (если неис-

правности возникли в нескольких секциях).

При одновременном возникновении нескольких неисправностей в секции про-

исходит индикация лишь одного кода неисправности со следующим приоритетом:

1 - неисправность позиционного датчика;

2 - уровень напряжения питания вне допустимого уровня (допустимый уро-

вень от 10,5 В до 18В);

3 - величина тока катушек клапана управления вне допустимого уровня;

4 - остальные неисправности.

ЗАПРЕЩАЕТСЯ В ГАРАНТИЙНЫЙ ПЕРИОД РАЗБИРАТЬ СЕКЦИЮ РАСПРЕ-

ДЕЛИТЕЛЯ И ИНТЕГРАЛЬНЫЙ БЛОК. В ПРОТИВНОМ СЛУЧАЕ ГАРАНТИЯ НА ОТ-

ДЕЛЬНУЮ СЕКЦИЮ И ИНТЕГРАЛЬНЫЙ БЛОК СТАНОВИТСЯ НЕДЕЙСТВИТЕЛЬНОЙ!

ВНИМАНИЕ: ВЫПОЛНЯТЬ РЕМОНТ РАСПРЕДЕЛИТЕЛЯ EHS И ЭЛЕКТРОННОЙ

СИСТЕМЫ УПРАВЛЕНИЯ СЕКЦИЯМИ ЭЛЕКТРОГИДРОРАСПРЕДЕЛИТЕЛЯ EHS

ИМЕЮТ ПРАВО ТОЛЬКО ДИЛЕРЫ. В ПРОТИВНОМ СЛУЧАЕ ГАРАНТИЯ НА СЕКЦИЮ

РАСПРЕДЕЛИТЕЛЯ И ИНТЕГРАЛЬНЫЙ БЛОК СТАНОВИТСЯ НЕДЕЙСТВИТЕЛЬНОЙ!

ЗАПРЕЩАЕТСЯ ВРАЩАТЬ ЦЕНТРАЛЬНЫЙ ЗОЛОТНИК ВОКРУГ СВОЕЙ ОСИ.

ДАННОЕ ДЕЙСТВИЕ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ИЗ СТРОЯ ГИДРАВЛИЧЕСКИХ

ЭЛЕМЕНТОВ СЕКЦИИ РАСПРЕДЕЛИТЕЛЯ. ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЦЕН-

ТРАЛЬНОГО ЗОЛОТНИКА НЕОБХОДИМО СНЯТЬ ЗАЩИТНЫЙ КОЛПАЧОК. ПОСЛЕ

ПРОВЕДЕНИЯ РЕМОНТНЫХ РАБОТ ЗАЩИТНЫЙ КОЛПАЧОК УСТАНОВИТЬ НА МЕСТО!

ВНИМАНИЕ: КВАЛИФИЦИРОВАННАЯ ЗАМЕНА ФИЛЬТРУЮЩИХ ЭЛЕМЕН-

ТОВ ГРУБОЙ И ТОНКОЙ ОЧИСТКИ МАСЛА, ВХОДЯЩИХ В КОМПЛЕКТ ПОСТАВКИ

ТРАКТОРА, НЕ СНИМАЕТ РАСПРЕДЕЛИТЕЛЬ С ГАРАНТИИ!

231

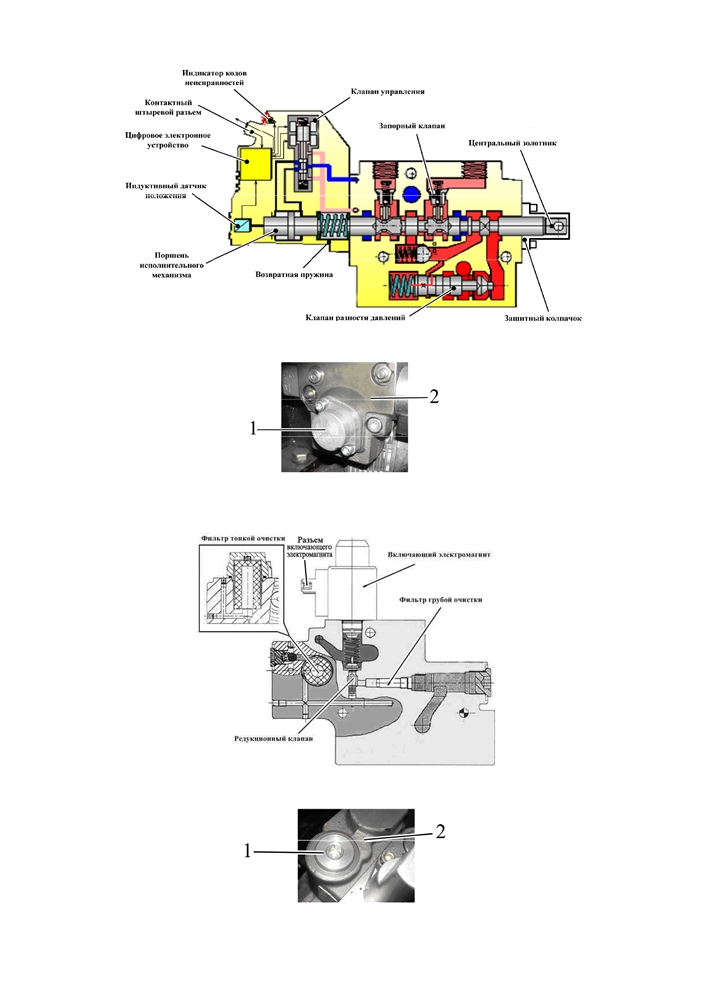

Рисунок 6.13.1 - Секция распределителя EHS

1 - крышка; 2 - концевая плита интегрального блока.

Рисунок 6.13.2 - Крышка фильтра тонкой очистки

Рисунок 6.13.3 - Концевая плита с редукционным клапаном

1 - заглушка; 2 - концевая плита интегрального блока.

Рисунок 6.13.4 - Заглушка фильтра грубой очистки

232

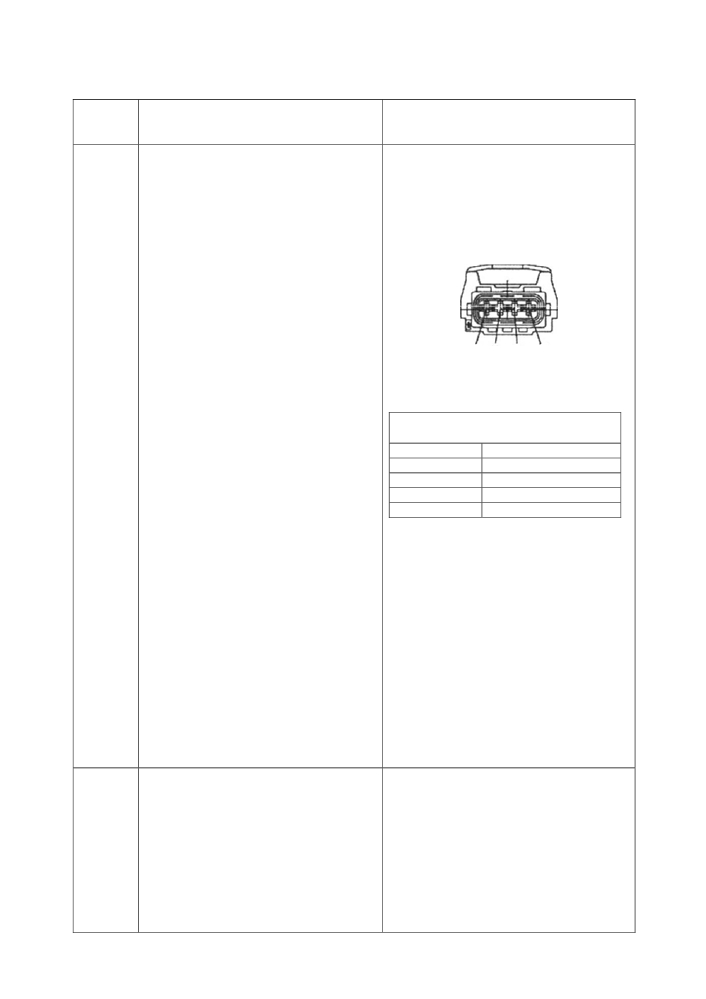

Таблица 6.13.1 - Поиск и устранение неисправностей распределителя EHS и

электронной системы управления секциями электрогидрораспределителя EHS

Код не-

Возможная причина и характер

исправ-

Способ проверки или устранения

нарушения функционирования

ности

Управление от джойстика либо

1. Проверить:

от блока БПО ГНС невозможно.

- жгуты системы на механическое

Это возможно, когда управляющий

повреждение;

ШИМ-сигнал от джойстика (в руч-

- на обрыв провода от контакта 3

ном режиме управления) или БПО

гнездового разъема на секцию рас-

ГНС

(в автоматическом режиме

пределителя до контактов разъемов

управления) отсутствует или выхо-

БПО ГНС и джойстиков в соответствии

дит за допустимые значения по па-

с электрической схемой соединений;

раметрам:

а) частота (200±5) Гц;

б) амплитуда (менее 10,5 В);

в) ШИМ (5,7-94,3) %.

Рисунок 6.13.5 - подсоединение

проводов к колодке

Контакты гнездового разъема

жгута на секцию распределителя:

Номер контакта

Назначение

+ питание

Не задействован

ШИМ - сигнал

Масса

- состояние разъема распредели-

тельной секции на наличие коррозии

контактов;

- джойстики, путем их перестанов-

ки (при неисправности в работе од-

ной секции)

2. Проверить управление секция-

ми распределителя напрямую от

джойстиков, для чего в жгуте по ка-

бине соединить разъемы подключе-

ния к блоку БПО ГНС между собой.

При исчезновении кода неисправно-

сти блок БПО ГНС заменить

3. При наличии оборудования

Низкий уровень напряжения пи-

Проверить уровень напряжения

тания (менее 11 В). При этом цен-

питания по щитку приборов и на кон-

тральный золотник секции распре-

тактах 1, 4 (рисунок 6.13.5) разъема

делителя самопроизвольно воз-

на секцию распределителя. При на-

вращается в позицию «нейтраль».

пряжении менее 11 В либо его от-

Управление от джойстика либо

сутствии проверить жгуты системы

блока БПО ГНС невозможно. При

на механические повреждения и

наличии управляющего сигнала и

провода питания на обрыв, коррозию

напряжения менее 11 В будет ин-

контактов

дицироваться код «17» до тех пор,

пока управление не прекратится

233

Продолжение таблицы 6.13.1

Код не-

Возможная причина и характер на-

исправ-

Способ проверки или устранения

рушения функционирования

ности

Высокий уровень напряжения

Проверить уровень напряжения

питания (более 18 В). Центральный

питания по щитку приборов и на кон-

золотник секции распределителя

тактах 1, 4 (рисунок 6.13.5) разъема

самопроизвольно возвращается в

на секцию распределителя. В случае

позицию

«нейтраль». Управление

повышенного напряжения проверить

от джойстика либо блока БПО ГНС

работу генератора

невозможно. При наличии управ-

ляющего сигнала и напряжения бо-

лее 18 В будет индицироваться код

«17» до тех пор, пока управление

не прекратится

Засорение фильтра тонкой очи-

На разъеме включающего элек-

стки или металлокерамического

тромагнита

(рисунок

6.13.3) прове-

фильтра грубой очистки, либо от-

рить уровень напряжения

(должно

сутствие напряжения на включаю-

быть напряжение бортовой сети),

щем электромагните редукционного

замерить сопротивление катушки

клапана, либо засорение редукци-

(должно быть от 4 до 6 Ом при тем-

онного клапана. При этом цен-

пературе окружающей среды от 15

тральный золотник секции распре-

°С до 35 °С). Если уровень напряже-

делителя при управлении от джой-

ния и сопротивление катушки в нор-

стика или блока БПО ГНС не пере-

ме, промыть металлокерамический

мещается либо перемещается мед-

фильтр грубой очистки находящийся

ленно и не на полный ход. Индика-

под заглушкой 1 (рисунок 6.13.4), ес-

ция кода происходит на всех секци-

ли промыть фильтр грубой очистки

ях, на которые подается управляю-

невозможно, заменить его. Заменить

щий сигнал. При отсутствии либо

фильтр тонкой очистки расположен-

прекращении подачи управляющего

ный за крышкой 1 (рисунок 6.13.2),

сигнала индикация кода исчезает

промыть редукционный клапан

Положение

«плавающее» не

На разъеме включающего электро-

включается за определенный про-

магнита редукционного клапана (рису-

межуток времени из-за механиче-

нок 6.13.3) проверить уровень напря-

ского подклинивания центрального

жения (должно быть напряжение бор-

золотника или неисправности кла-

товой сети), замерить сопротивление

пана управления. При этом цен-

катушки (должно быть от 4 до 6 Ом

тральный золотник секции распре-

при температуре окружающей среды

делителя самопроизвольно воз-

от 15 °С до 35 °С).Если перечислен-

вращается в позицию «нейтраль».

ные параметры не соответствуют

Блокируется работа секции от

норме, устранить неисправность в

джойстика или блока БПО ГНС.

электрической цепи. В случае исправ-

Индикация кода осуществляется

ности электрической цепи необходимо

только на неисправной секции

выполнить следующее:

- промыть металлокерамический

фильтр грубой очистки, если про-

мыть фильтр грубой очистки невоз-

можно, заменить его;

- заменить фильтр тонкой очистки;

- в случае зависания переместить

центральный золотник с помощью руч-

ного управления усилием не более

450 Н. Если для этого требуется боль-

шее усилие, то центральный золотник

следует промыть. При определении

положения центрального золотника

запрещается его вращать вокруг оси

234

Продолжение таблицы 6.13.1

Код не-

Возможная причина и характер

исправ-

Способ проверки или устранения

нарушения функционирования

ности

Код исчезает после перемеще-

Включение центрального зо-

ния центрального золотника в по-

лотника секции в позиции «опус-

зицию

«нейтраль». Необходимо

кание» или

«плавающее» про-

выполнить следующее:

изошло по причине подклинива-

- переместить центральный зо-

ния клапана управления соответ-

лотник с помощью ручного управ-

ственно в позиции

«опускание»

ления усилием не более 450 Н. Ес-

или «плавающее». Если произой-

ли для этого требуется большее

дет подклинивание клапана

усилие, то его следует промыть;

управления в позиции соответст-

- разобрать отсек с электрообо-

вующей подачи масла для пере-

рудованием секции. Достать кла-

вода центрального золотника в

пан управления из секции и про-

позицию «подъем», то после за-

мыть;

пуска трактора центральный зо-

При определении положения

лотник секции переместится в по-

центрального золотника запреща-

зицию «подъем»

ется его вращать вокруг оси

Напряжение питания выше пре-

Проверить уровень напряжения

дельного уровня

(более

45 В).

питания по щитку приборов и на

При этом центральный золотник

контактах

(рисунок

6.13.5)

секции распределителя самопро-

разъема на секцию распределите-

извольно возвращается в пози-

ля. В случае повышенного напря-

цию «нейтраль». Управление от

жения проверить исправность ге-

джойстика либо блока БПО ГНС

нератора

невозможно. Код неисправности

индицируется на всех секциях не-

зависимо от наличия (отсутствия)

управляющего сигнала

Величина тока на клапане

Разобрать отсек с электрообо-

управления находится вне допус-

рудованием секции. Проверить на

тимого или ожидаемого диапазо-

отсутствие повреждений соедини-

на. При этом центральный золот-

тельный жгут от цифрового элек-

ник секции постоянно находится в

тронного устройства к клапану

позиции «нейтраль». Управление

управления. Проверить на обрыв и

от джойстика либо блока БПО

короткое замыкание обмотки кла-

ГНС невозможно. Код индициру-

пана управления. Сопротивление

ется на неисправных секциях при

каждой должно быть (7±1) Ом при

наличии управляющего сигнала

(20±3) 0С. В случае несоответствия

заменить клапан управления либо

всю секцию

235

Окончание таблицы 6.13.1

Код не-

Возможная причина и характер на-

исправ-

Способ проверки или устранения

рушения функционирования

ности

Неисправность

индуктивного

Разобрать отсек с электрообо-

датчика положения центрального

рудованием секции. Проверить на

золотника. Код неисправности ин-

отсутствие повреждений соедини-

дицируется только на неисправной

тельный жгут от цифрового элек-

секции распределителя сразу по-

тронного устройства к индуктивно-

сле подачи напряжения

му датчику положения. Проверить

на обрыв и короткое замыкание

обмотки датчика. Сопротивление

первичной катушки должно быть

(92±15) Ом, вторичной (184±15) Ом

при (20±3) 0С. В случае неисправ-

ности датчик следует заменить

В случае подклинивания цен-

трального золотника в позиции

«опускание», следует переместить

его с помощью ручного управления

усилием не более 450 Н. Если для

этого требуется большее усилие,

то следует промыть секцию. При

отсутствии положительного эффек-

та от данных мер секция подлежит

замене

Запрещается при определении

положения центрального золотника

вращать его вокруг оси

Центральный золотник секции

Переместить центральный золот-

распределителя не перемещается

ник с помощью ручного управления

обратно в нейтраль. При этом

усилием не более 450 Н. Если для

управление от джойстика либо бло-

этого требуется большее усилие,

ка БПО ГНС невозможно. Цен-

то следует промыть секцию рас-

тральный золотник подклинил в по-

пределителя. Если данные меры

зиции «подъем», «опускание» или

оказались безуспешными, секция

«плавающее»

подлежит замене. Запрещается при

При указанных выше неисправ-

определении положения централь-

ностях однократно индицируется

ного золотника вращать вокруг его

код «24», затем постоянно код «81»

оси

Центральный золотник секции до

Разобрать отсек с электрообо-

начала управления находится в

рудованием секции распределите-

положении

«подъем». При этом

ля. Проверить крепеж индуктивного

управление от джойстика либо бло-

датчика положения. Переместить

ка БПО ГНС невозможно. Код неис-

центральный золотник с помощью

правности индицируется только на

ручного управления усилием не

неисправной секции сразу после

более 450 Н. Если для этого требу-

подачи напряжения. Код индициру-

ется большое усилие, то следует

ется лишь в том случае, если зо-

промыть секцию. Если данные ме-

лотник до начала управления на-

ры оказались безуспешными, сек-

ходится в положении

«подъем».

ция подлежит замене.

Если золотник находился в поло-

Запрещается при определении

жении «опускание», то индицирует-

положения центрального золотника

ся код «43»

вращать его вокруг оси

Программный сбой. При этом

Требуется перепрограммирова-

управление от джойстика либо бло-

ние или замена неисправной сек-

ка БПО ГНС невозможно

ции распределителя

236

6.13.2 Указания по устранению неисправностей ГНС

Перечень возможных неисправностей ГНС и указания по их устранению при-

ведены в таблице 6.13.2.

Таблица 6.13.2

Неисправность,

Метод устранения неисправности

внешнее проявление, причина

Упало давление в гидросистеме НУ (отсутствует подъем как ЗНУ, так и

ПНУ), потеря давления сопровождается появлением посторонних стуков, шумов

Разрушение насоса гидросисте-

Насос заменить

мы НУ

Разрушение привода насосов

Выполнить ремонт или замену привода насосов

гидросистемы НУ и ГС транс-

миссии

Упало давление в гидросистеме, нагруженное навесное устройство (как

ЗНУ, так и ПНУ) не поднимается или поднимается не доверху, посторонних

шумов нет

Зависание клапана ограничения

Для диагностики установите манометр со

давления (Р=24,5МПа) 1 (рису-

шкалой 25 МПа к муфте подъема секции №1

нок 6.13.6)

гидрораспределителя EHS. Установите джой-

стик управления секцией №1 гидрораспредели-

теля EHS в положение «подъем» и замерьте

давление, которое должно быть в пределах от

20 до 21 МПа. Если давление значительно ни-

же, выверните клапан 1 (рисунок 6.13.6), про-

мойте его и седло. Установите клапан на место.

Установите джойстик управления секцией №1

гидрораспределителя EHS в положение «подъ-

ем и повторно проверьте давление, которое

должно быть от 20 до 21 Мпа.

Самопроизвольное опускание ЗНУ (опускание без команды с пульта

или выносных кнопок)

Зависание клапана опускания

Устранение отказа осуществляется только

регуляторной секции ЕНR-23LS

дилером на сервисных центрах в следующей

последовательности:

снять электрогидравлическую секцию

(EНR), для чего необходимо отвернуть гайки

шпилек интегрального блока и демонтировать.

В процессе демонтажа обратить внимание на

сохранность уплотнительных колец и клапана

«или» как в регуляторной секции так и в приле-

гающей секции распределителя;

- разобрать клапан опускания ЕНR-23LS и

промыть входящие в него детали;

- установить на место электрогидравлическую

секцию (EНR). В процессе монтажа обратить

внимание на сохранность уплотнительных колец

и клапана «или» как в регуляторной секции так и

в прилегающей секции распределителя

237

Окончание таблицы 6.13.2

Неисправность,

Метод устранения неисправности

внешнее проявление, причина

Самопроизвольный подъем ЗНУ (подъем без команды с пульта или выносных кнопок)

Зависание золотника подъема

Устранение отказа осуществляется дилером

регуляторной секции ЕНR-23LS

непосредственно на тракторе, без разборки ин-

тегрального блока, в следующей последова-

тельности:

- отвернуть шестигранным ключом 3 мм че-

тыре винта крепления нижнего магнита, пред-

варительно сняв катушку, отвернув колпачок и

снять магнит;

- извлечь золотник подъема и пружину, промыть

упомянутые детали и отверстие в корпусе;

- собрать клапан подъема в обратной после-

довательности

Перегрев гидросистемы

Потеря производительности на-

Насос заменить

соса гидросистемы НУ

Сигнализатор подъема на пульте

Выполнить регулировку датчика положения

управления ЗНУ горит после за-

ЗНУ в соответствии с таблицей 6.12.1 (код 22)

вершения подъема - не отрегу-

лирован датчик положения ЗНУ

На КЭСУ, при прогретой гидросистеме (не менее 45° С), горит кон-

трольная лампочка засоренности фильтра насоса гидросистемы НУ

Засорен фильтр

Фильтр заменить

Вспенивание масла в баке ГНС

Подсос воздуха во всасываю-

Поджать хомуты всасывающей магистрали. Ес-

щей магистрали гидросистемы

ли дефект не устраняется, заменить всасы-

вающий маслопровод

Низкий уровень масла в баке

Долить масло в бак ГНС до требуемого объема

гидросистемы НУ

(между метками указателя уровня масла)

Сигнализатор диагностики неисправностей на пульте управления ЗНУ

выдает цифровые коды

Повреждение

электропроводки,

Устранить неисправность, как сказано в под-

электромагнитов, окисление контак-

разделе 6.12 «Возможные неисправности элек-

тов, неисправность датчиков (сило-

тронной системы управления ЗНУ и указания по

вого или позиционного) ЭСУ ЗНУ

их устранению»

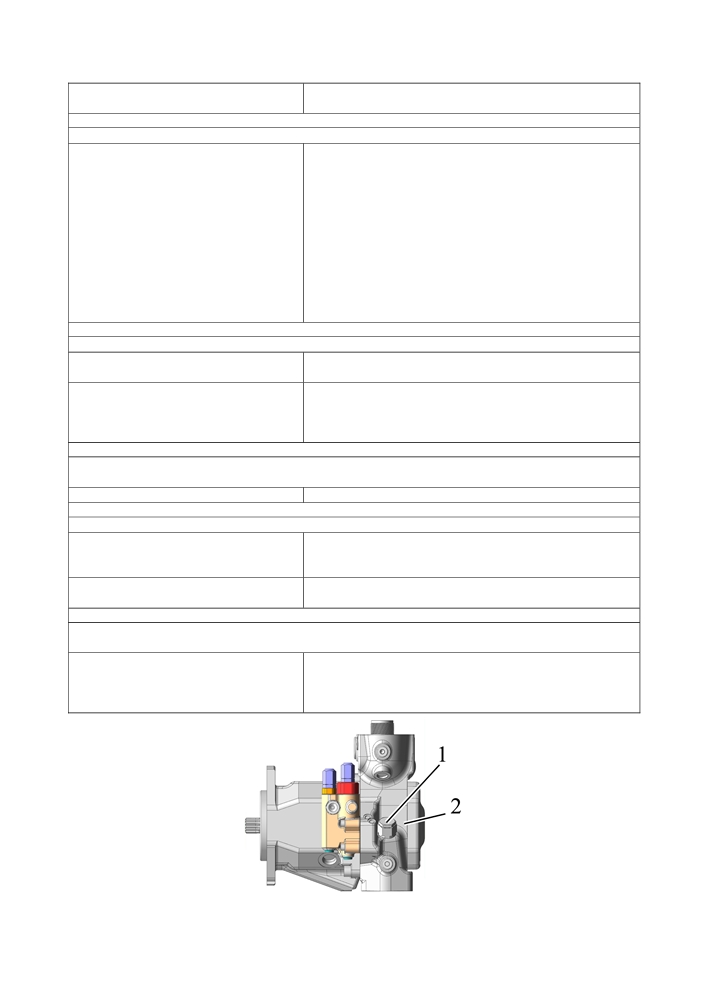

1 - клапан ограничения давления; 2 - насос ГНС.

Рисунок 6.13.6 - Установка клапана ограничения давления

238

6.14 Возможные неисправности электрооборудования и указания по их

устранению

6.14.1 Общие сведения

В состав электрооборудования трактора «БЕЛАРУС-2122.6» входят электри-

ческие элементы (выключатели, реле, электродвигатели, приборы, фонари, фары,

предохранители, реле-прерыватели, датчики и пр.) а также проводка и электриче-

ские разъёмы, служащие для соединения элемента с питанием и массой кузова.

Перед тем как приступить к работам по устранению неисправностей какого-

либо из электрических контуров, внимательно изучите электрическую схему, чтобы

как можно более четко представить себе функциональное назначение этого элек-

трического контура. Сужение круга поиска неисправности обычно производится за

счет постепенного выявления и исключения нормально функционирующих компо-

нентов того же контура. При одновременной неработоспособности сразу нескольких

электрических элементов наиболее вероятной причиной отказа является перегора-

ние соответствующего предохранителя или отсутствие «массы» (разные электриче-

ские элементы во многих случаях могут замыкаться на один предохранитель или на

единую клемму «массы»).

Отказы электрооборудования зачастую объясняются простейшими причина-

ми, такими как коррозия клемм, выход из строя предохранителя, сгорание плавкой

вставки или дефект реле переключения. Производите визуальную проверку состоя-

ния всех предохранителей, проводки и электрических разъёмов контура перед тем,

как приступать к более конкретной проверке неисправности его компонентов.

В случае применения для поиска неисправности диагностических приборов

тщательно спланируйте, в соответствии с прилагаемой электрической схемой, в ка-

кие точки контура и в какой последовательности следует подсоединять прибор с це-

лью наиболее эффективного выявления дефекта. В число основных диагностиче-

ских приборов входят тестер (мультиметр) электрических цепей, вольтметр (может

также использоваться двенадцативольтовая контрольная лампа (порядка 21 Вт) с

комплектом соединительных проводов), индикатор проводимости отрезка контура

(пробник), включающий лампочку, собственный источник питания и комплект соеди-

нительных проводов.

Диагностика неисправностей электрических цепей вовсе не представляет со-

бой трудноразрешимую задачу при условии чёткого представления о том, что ток

поступает ко всем электрическим элементам (лампа, электромотор и т.п.) от АКБ по

проводам через выключатели, реле, предохранители, плавкие вставки, а затем воз-

вращается в АКБ через «массу» трактора. Любые проблемы, связанные с отказом

электрооборудования могут иметь своей причиной лишь прекращения подачи на них

электрического тока от АКБ или возврата электрического тока его в АКБ.

Примечание:- Приведенную в настоящем подразделе 6.14 «Возможные неис-

правности электрооборудования и указания по их устранению» информацию следу-

ет использовать при устранении неисправностей ЭСУ блокировкой дифференциала

заднего моста, приводом переднего ведущего моста, передним валом отбора мощ-

ности и, частично, при устранении неисправностей электронной системы управле-

ния двигателем.

239

6.14.2 Проверка наличия напряжения

Проверки наличия напряжения производятся в случае нарушения функциони-

рования контура. Подсоедините один из проводов тестера либо к отрицательному

полюсу батареи, либо к надежной «массе» трактора. Другой провод тестера подсое-

дините к клемме электрического разъёма контура, предпочтительно ближайшего к

АКБ или предохранителю. Если контрольная лампа на тестере загорается, напряже-

ние на данном отрезке цепи имеется, что подтверждает исправность контура между

данной клеммой и АКБ. Продолжая действовать в аналогичной манере, исследуйте

оставшуюся часть контура. Выявление отсутствия напряжения говорит о наличии

неисправности между данной точкой контура и последней из проверенных ранее

(где напряжение присутствовало). В большинстве случаев причиной отказа является

ослабление электрических соединений и нарушения качества контактов. Помните,

что питание на некоторые из контуров бортового электрооборудования подается

только в положениях выключателя стартера и приборов «I» (включены приборы) или

«II» (включен стартер (нефиксированное положение)).

6.14.3 Поиски короткого замыкания

Одним из методов поисков короткого замыкания является извлечение предо-

хранителя и подключение вместо него лампы-пробника или вольтметра. Напряжение в

контуре должно отсутствовать. Подёргайте проводку, наблюдая за лампой-пробником.

Если лампа начинает мигать, где-то в данном жгуте имеется замыкание на массу, воз-

можно вызванное протиранием изоляции провода. Аналогичная проверка может быть

проведена для каждого из компонента контура, включая выключатель этого контура.

6.14.4 Проверка наличия «массы» электрического элемента

Данная проверка производится с целью определения надежного наличия

«массы» электрического элемента. Отключите выключателем «массы» АКБ и под-

соедините один из проводов оборудованной автономным источником питания лам-

пы-пробника к заведомо надежной «массе». Другой провод лампы подсоедините к

проверяемому жгуту или клемме. Если лампа загорается, заземление в порядке (и

наоборот). При этом если проверяется минусовая цепь питания сильноточного по-

требителя необходимо использовать лампу пробника мощностью не менее 21Вт. Так

как при плохом контакте «массы» сильноточный потребитель не будет работать, а

лампа малой мощности будет гореть.

6.14.5 Проверки наличия обрыва электрической цепи

Проверка производится с целью выявления обрывов электрической цепи. По-

сле отключения питания контура проверьте его с помощью лампы-пробника, обору-

дованной автономной батареей. Подсоедините провода пробника к обоим концам

контура (или к «силовому» концу (+) и к надежной «массе» трактора), если контроль-

ная лампа загорается, обрыв в контуре отсутствует. Отказ включения лампы свиде-

тельствует о нарушении проводимости цепи. Аналогичным же образом можно про-

верить и исправность выключателя, подсоединив пробник к его клеммам. При пере-

воде выключателя в положение «Включено» контрольная лампа-пробник должна за-

гораться. При этом если проверяется выключатель коммутирующий питание для

сильноточного потребителя также необходимо использовать лампу пробника мощ-

ностью не менее 21Вт. Так как при плохих контактах в выключателе сильноточный

потребитель не будет работать, а лампа малой мощности будет гореть.

6.14.6 Локализация обрыва

При диагностике подозреваемого на наличие обрыва контура визуально обна-

ружить причину неисправности оказывается довольно сложно, так как осмотр клемм

на наличие коррозии или нарушения качества их контактов затруднен в виду ограни-

ченности доступа к ним (обычно клеммы закрыты корпусом разъёма). Резкое подер-

гивания корпуса разъёма на датчике или жгута его проводов во многих случаях при-

водит к восстановлению проводимости. Не забывайте об этом при попытках локали-

зации причины отказа подозреваемого на обрыв контура. Нестабильно возникающие

отказы могут иметь причиной окисление клемм или нарушение качества контактов.

240

содержание .. 21 22 23 24 ..
