Трактор Беларус 2122.6. Руководство - часть 10
ВНИМАНИЕ: ПОСЛЕ ЗАТЯЖКИ БОЛТОВ ПРОВЕРЬТЕ, ЧТОБЫ ТОРЦЫ
ВЕРХНЕГО И НИЖНЕГО ВКЛАДЫШЕЙ ВЫСТУПАЛИ ОДИН ОТНОСИТЕЛЬНО ДРУ-
ГОГО НА ВЕЛИЧИНУ НЕ БОЛЕЕ 2 ММ!
СХЕМА 1
СХЕМА 2

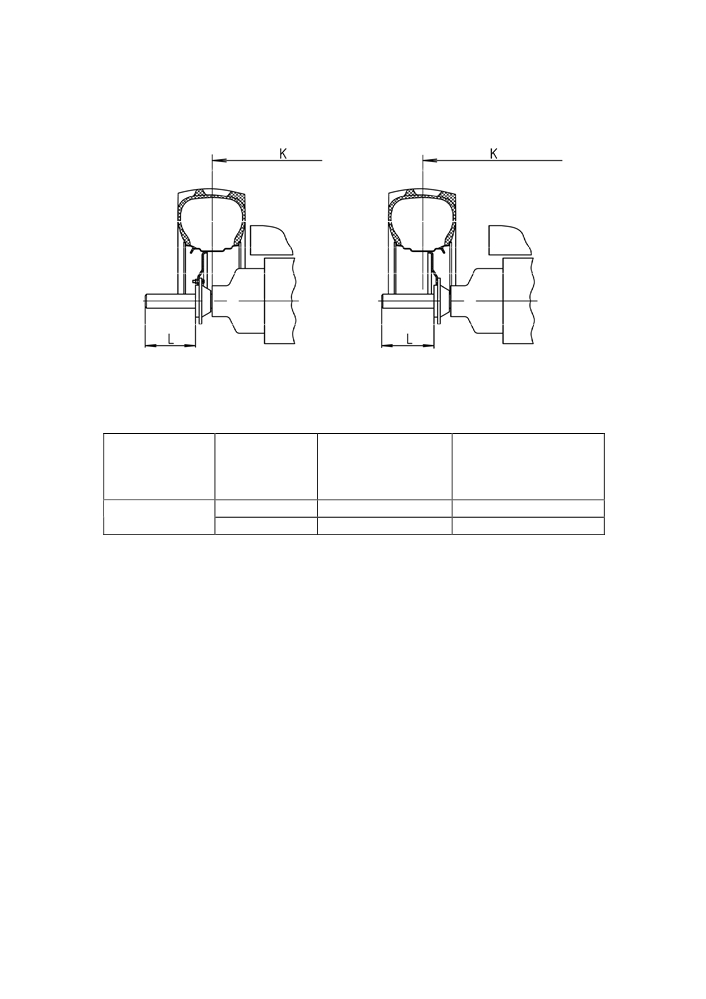

Рисунок 3.2.5 - Установка колеи задних колес
Таблица 3.2.3 - Установка колеи задних колес
Установочный размер
Типоразмер
Номер схемы
Размер колеи « К»,
от торца вкладыша
шин
(рисунок 3.2.5)
мм
ступицы до торца по-
луоси «L», мм
1
1800…2010
105…0
580/70R42
2
2230…2500
202…67
ВНИМАНИЕ: В СОСТОЯНИИ ПОСТАВКИ С ЗАВОДА ЗАДНИЕ КОЛЕСА УСТА-
НОВЛЕНЫ НА КОЛЕЮ ПО СХЕМЕ 1 (РИСУНОК 3.2.5)!
Примечание
- Для получения информации о правилах установки колеи
задних колес на шинах альтернативных комплектаций обратитесь к Вашему дилеру.
3.2.10 Сдваивание задних колес
С целью улучшения тягово-сцепных качеств трактора при работе с тяжелыми
сельхозмашинами на почвах с малой несущей способностью предусматривается
сдваивание задних колес с применением проставок.
Для получения информации о правилах сдваивания задних колес и эксплуа-
тацинных ограничениях тракторов со сдвоенными задними колесами обратитесь к
Вашему дилеру.
101
3.2.11 Формирование колеи передних колес
3.2.11.1 Общие сведения
На шинах базовой комплектации 480/65R24 возможны два варианта установки
колеи передних колес. На шинах альтернативной комплектации 420/70R24 возможны
семь вариантов установки колеи передних колес.
3.2.11.2 Формирование колеи передних колес на шинах 480/65R24
Изменение колеи передних колес осуществляется ступенчато, перестановкой
колес с борта на борт.
Колея по передним колесам может иметь следующие значения в мм: 1815, 2020.
Схемы установки и размеры колеи для шин 480/65R24 (базовая комплектация)
приведены в таблице 3.2.4.

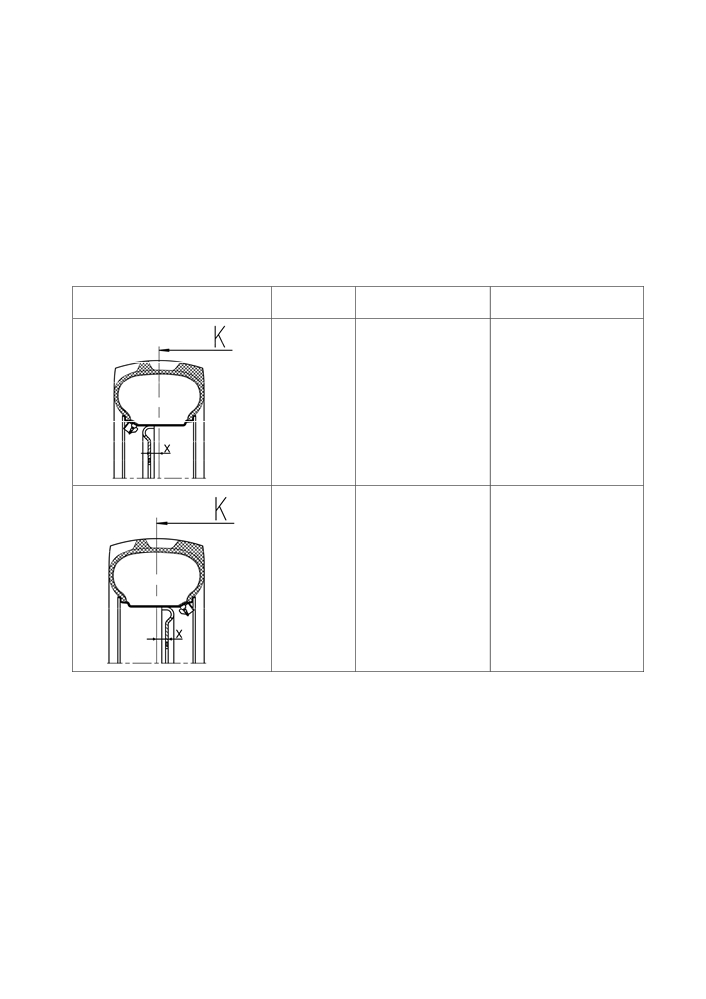

Таблица 3.2.4 - Изменение колеи передних колес на шинах 480/65R24
Варианты установки
Вылет дис-
Колея трактора К, мм
Описание способа
колеса
ка Х, мм
(шина 480/65R24)
Установки колеса
Основное положение
Состояние поставки
с завода
Примечание - по со-
+45
1815
гласованию с заказ-
чиком трактора до-
пускается второй ва-
риант установки ко-
леи передних колес
на заводе
Производится пере-
-58
2020
становка колеса с
борта на борт
Для установки требуемой колеи выполните следующие операции:
- затормозите трактор стояночным тормозом. Положите упоры спереди и сза-
ди задних колес;
- поднимите домкратом переднюю часть трактора (или поочередно передние
колеса), обеспечив просвет между колесами и грунтом;
- отверните гайки крепления диска колеса к фланцу редуктора, снимите колеса
и поменяйте с борта на борт;
- при установке колес обратите внимание на то, чтобы вращение колес при
переднем ходе трактора соответствовало стрелке, указанной на боковине шины.
Момент затяжки гаек крепления дисков к фланцам редукторов - от 200 до 250 Н·м;
ВНИМАНИЕ: ПОСЛЕ УСТАНОВКИ КОЛЕС ПРОВЕРЯЙТЕ ЗАТЯЖКУ ГАЕК ПОСЛЕ ПЕРВОГО
ЧАСА РАБОТЫ, ЧЕРЕЗ 10 ЧАСОВ РАБОТЫ И КАЖДЫЕ ПОСЛЕДУЮЩИЕ 125 ЧАСОВ РАБОТЫ!
ВНИМАНИЕ: ПОСЛЕ ИЗМЕНЕНИЯ ШИРИНЫ КОЛЕИ ПЕРЕДНИХ КОЛЕС ВЫ-
ПОЛНЯЙТЕ ПРОВЕРКУ И РЕГУЛИРОВКУ СХОДИМОСТИ ПЕРЕДНИХ КОЛЕС. ПЕРЕД
ПРОВЕРКОЙ СХОДИМОСТИ ОБЯЗАТЕЛЬНО ВЫПОЛНИТЕ ПРОВЕРКУ И, ЕСЛИ НЕ-
ОБХОДИМО, РЕГУЛИРОВКУ ЛЮФТОВ В ШАРНИРАХ РУЛЕВЫХ ТЯГ!
102
3.2.11.2 Формирование колеи передних колес на шинах 420/70R24
Изменение колеи передних колес осуществляется ступенчато, как перестанов-
кой колес с борта на борт, так и за счет изменения положения диска колеса относи-
тельно обода.
Колея по передним колесам может иметь следующие значения в мм: 1725,
1790, 1890, 1940, 2040, 2105, 2205.
Схемы установки и размеры колеи для шин 420/70R24 (альтернативная ком-
плектация) приведены в таблице 3.2.5.

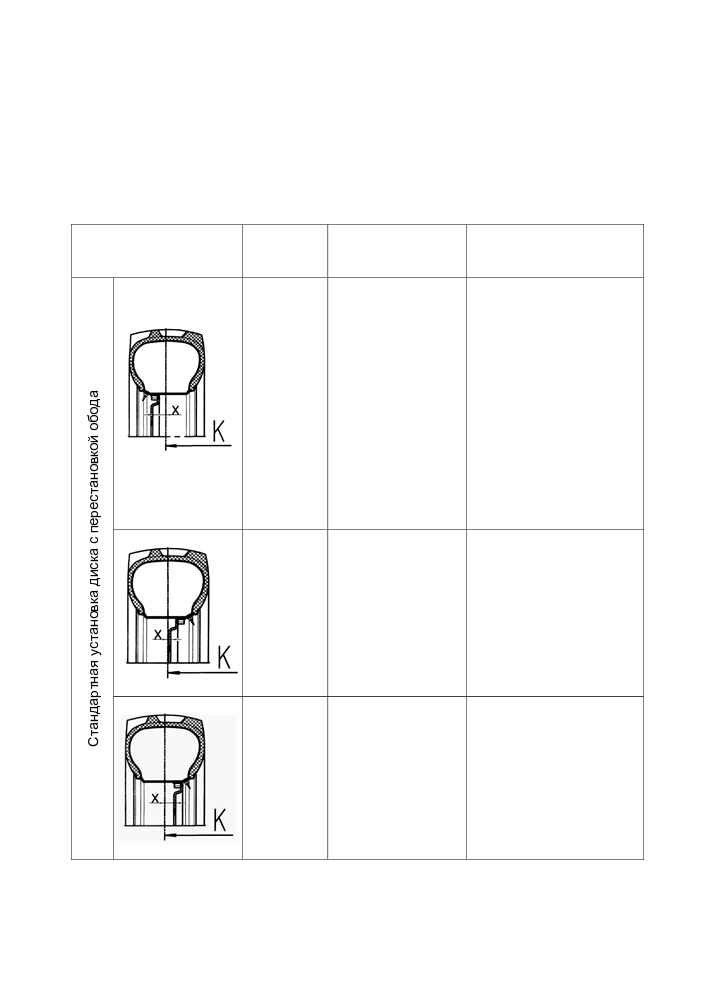

Таблица 3.2.5 - Изменение колеи передних колес
Варианты установки
Вылет дис-
Колея трактора К, мм
Описание способа
диска и обода
ка Х, мм
(шина 420/70R24)
установки
Состояние поставки с
завода.
Производится переста-
новка обода относитель-
но диска. Опора сопря-
гается с диском внутрен-
ней поверхностью
+90
1725
Примечание - по согла-
сованию с заказчиком
трактора
допускается
другой вариант установ-
ки колеи передних колес
на заводе
Производится поворот
обода на 180º. Диск со-
-18
1940
прягается с внутренней
поверхностью опоры
Производится поворот
обода на 180º. Диск со-
-68
2040
прягается с наружной
поверхностью опоры
103

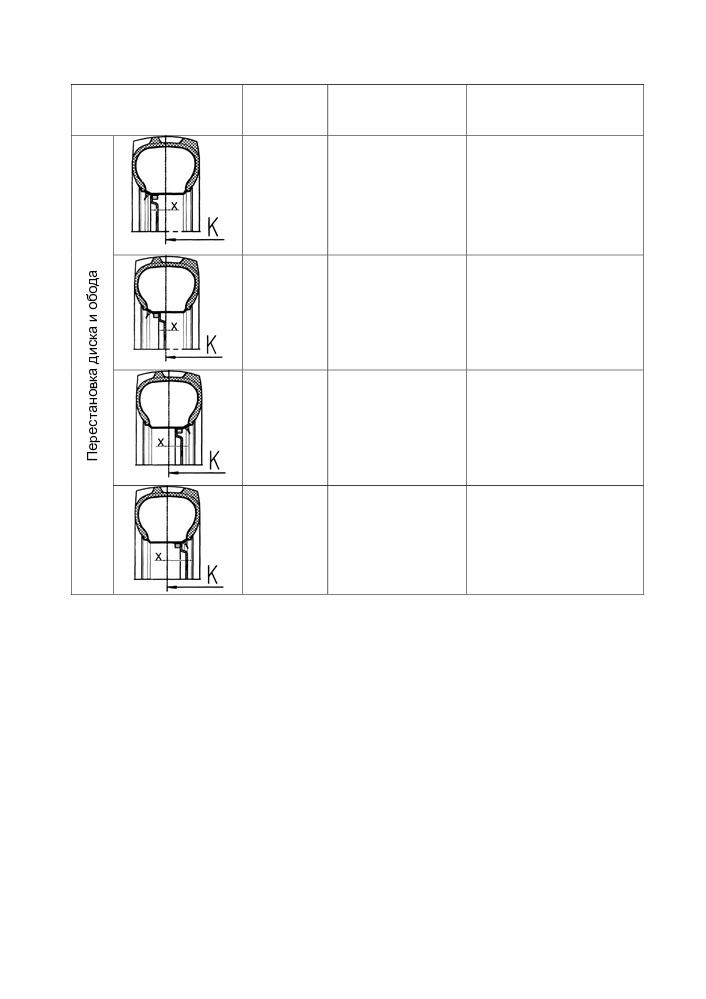

Окончание таблицы 3.2.5
Варианты установки
Вылет дис-
Колея трактора К, мм
Описание способа
диска и обода
ка Х, мм
(шина 420/70R24)
установки
Диск сопрягается с на-
+56
1790
ружной
поверхностью
опоры
Диск сопрягается с внут-
+6
1890
ренней
поверхностью
опоры
Производится поворот
обода на 180 град. Диск
-102
2105
сопрягается с внутрен-
ней поверхностью опоры
Производится поворот
обода на 180 град. Диск
-152
2205
сопрягается с наружной
поверхностью опоры
Для установки требуемой колеи выполните следующие операции:
- затормозите трактор стояночным тормозом. Положите упоры спереди и сза-
ди задних колес;
- поднимите домкратом переднюю часть трактора (или поочередно передние
колеса), обеспечив просвет между колесами и грунтом;
- для получения колеи за счет переворота колеса с борта на борт, без измене-
ния положения диска относительно обода отверните гайки крепления диска колеса к
фланцу редуктора, снимите колеса и поменяйте с борта на борт;
- для получения колеи за счет изменения положения диска относительно обо-
да на снятых колесах с трактора, отверните гайки крепления обода колеса к диску и
в зависимости от требуемой колеи установите соответствующее взаимное располо-
жение обода и диска так, как показано на схеме в таблице 3.2.5.
- при установке колес обратите внимание на то, чтобы вращение колес при
переднем ходе трактора соответствовало стрелке, указанной на боковине шины.
Момент затяжки гаек крепления дисков к фланцам редукторов - от 200 до 250 Н·м;
Момент затяжки гаек дисков к кронштейнам ободьев от 180 до 240 Н·м.
ВНИМАНИЕ: ПОСЛЕ УСТАНОВКИ КОЛЕС ПРОВЕРЯЙТЕ ЗАТЯЖКУ ГАЕК ПОСЛЕ ПЕРВОГО
ЧАСА РАБОТЫ, ЧЕРЕЗ 10 ЧАСОВ РАБОТЫ И КАЖДЫЕ ПОСЛЕДУЮЩИЕ 125 ЧАСОВ РАБОТЫ!
ВНИМАНИЕ: ПОСЛЕ ИЗМЕНЕНИЯ ШИРИНЫ КОЛЕИ ПЕРЕДНИХ КОЛЕС ВЫ-
ПОЛНЯЙТЕ ПРОВЕРКУ И РЕГУЛИРОВКУ СХОДИМОСТИ ПЕРЕДНИХ КОЛЕС. ПЕРЕД
ПРОВЕРКОЙ СХОДИМОСТИ ОБЯЗАТЕЛЬНО ВЫПОЛНИТЕ ПРОВЕРКУ И, ЕСЛИ НЕ-
ОБХОДИМО, РЕГУЛИРОВКУ ЛЮФТОВ В ШАРНИРАХ РУЛЕВЫХ ТЯГ!
104
3.2.12 Примеры программирования операций управлением секциями
гидрораспределителя EHS
3.2.12.1 Элементы управления и программирования секций гидрораспределителя EHS
Элементы управления и программирования секций гидрораспределителя EHS
представлены на рисунках 3.2.6, 3.2.7, 3.2.8.
Примечание - Общие сведения о правилах управления и принципах программиро-
вания работы секций гидрораспределителя EHS приведены в подразделе 2.19 «Электрон-
ная система управления секциями гидрораспределителя EHS». В настоящем подразделе
3.2.12 приведены примеры программирования с использованием джойстиков «BOCORO».

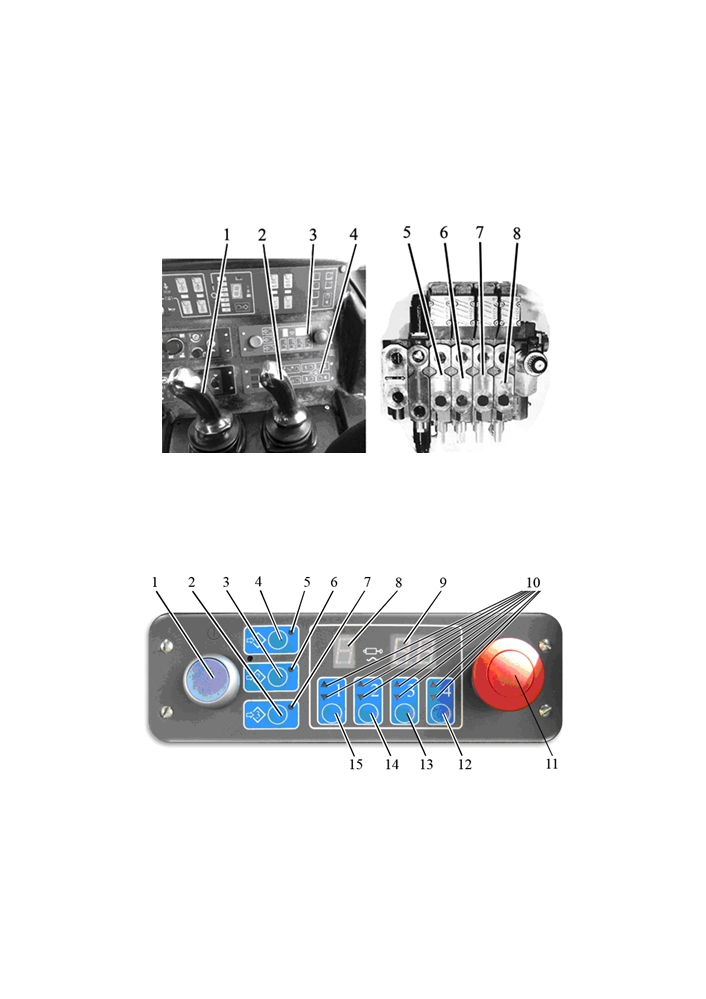

1 - джойстик управления секциями №1 и №2 гидрораспределителя; 2 - джой-
стик управления секциями №3 и №4 гидрораспределителя; 3 - блок программи-
рования операций ГНС (БПО ГНС); 4 - панель электронная комбинированная (ПЭК);
5 - секция №1 гидрораспределителя; 6 - секция №2 гидрораспределителя; 7 - сек-
ция №3 гидрораспределителя; 8 - секция №4 гидрораспределителя.
Рисунок 3.2.6 - Управление секциями гидрораспределителя EHS
1 - выключатель питания БПО ГНС; 2 - кнопка программы №3; 3 - кнопка про-
граммы №2; 4 - кнопка программы №1; 5 - сигнализатор программы №1; 6 - сигнали-
затор программы №2; 7 - сигнализатор программы №3; 8 - цифровой индикатор но-
мера работающей секции гидрораспределителя; 9 - цифровой индикатор величины
потока масла по работающей секции; 10 - сигнализаторы подъема и опускания соот-
ветствующих секций гидрораспределителя; 11 - выключатель «STOP» аварийного
останова гидрораспределителя; 12 - кнопка выбора секции №4 гидрораспределите-
ля; 13 - кнопка выбора секции №3 гидрораспределителя; 14 - кнопка выбора секции
№2 гидрораспределителя; 15 - кнопка выбора секции №1 гидрораспределителя.
Рисунок 3.2.7 - Блок программирования операций ГНС
105

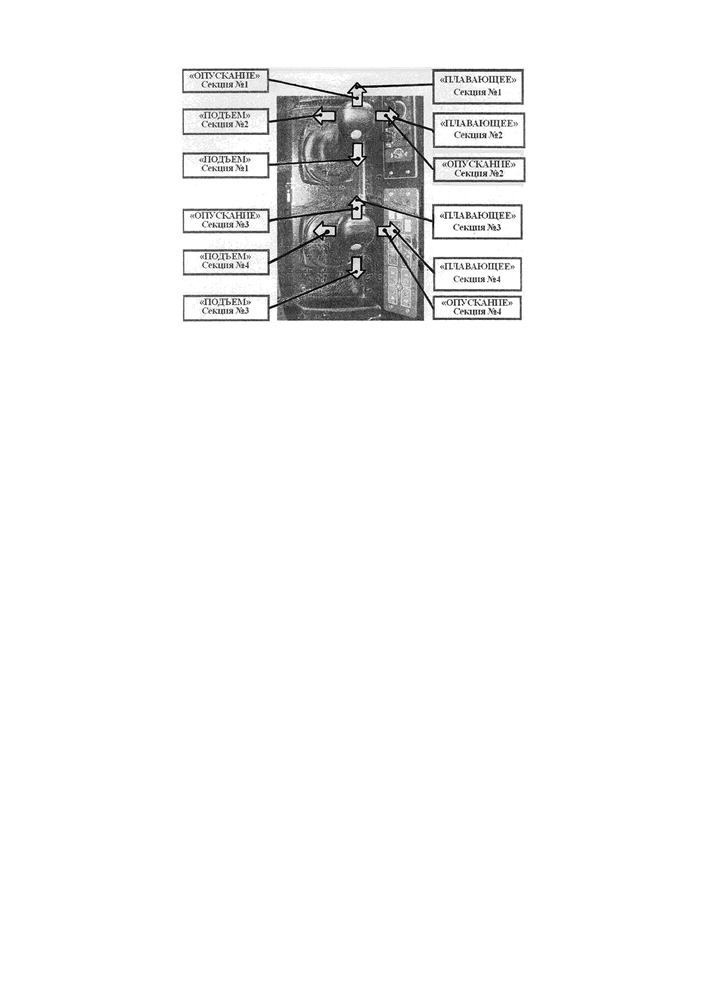

Рисунок 3.2.8 - Схема управления секциями гидрораспределителя от
джойстиков (ручной режим)
Примечание - на рисунке 3.2.8 представлена схема управления секциями гид-
рораспределителя блоком электронных джойстиков «BOCORO». Схема управления
джойстиками БЭД-01 аналогична схеме на рисунке 3.2.8. Правила включения пла-
вающего положения для обоих типов джойстиков приведены в подразделе 2.19.2
«Блок электронных джойстиков».
3.2.12.2 Пример программирования операций управления оборотным плугом с
помощью БПО ГНС
В настоящем пункте рассмотрен вариант работы трактора в агрегате с обо-
ротным плугом, когда на секцию №1 гидрораспределителя EHS подключен цилиндр,
обеспечивающий переворот плуга, на секцию №2 - цилиндр, обеспечивающий из-
менение ширины захвата, на секцию №3 - цилиндр, обеспечивающий подъем-
опускание плуга.
Для работы в автоматическом режиме необходимо запрограммировать две
программы.
Программа №1 обеспечивает автоматическое выполнение следующих операций:
- подъем плуга из рабочего положения;
- уменьшение ширины захвата до минимальной;
- переворот плуга в рабочее положение (слева направо);
- увеличение ширины захвата до требуемой;
- опускание плуга в рабочее положение.
Для записи программы №1 необходимо:
- включить БПО ГНС, нажав на кнопку 1 (рисунок 3.2.7);
ВНИМАНИЕ: ПЕРЕД ПРОЦЕССОМ ЗАПИСИ ПРОГАММЫ №1 ПЛУГ В РЕЖИМЕ
РУЧНОГО УПРАВЛЕНИЯ НЕОБХОДИМО УСТАНОВИТЬ В ОПРЕДЕЛЕННОЕ СО-
СТОЯНИЕ (ПЛУГ ПОВЕРНУТЬ НАЛЕВО В КРАЙНЕЕ ПОЛОЖЕНИЕ, УСТАНОВИТЬ
НЕОБХОДИМУЮ ШИРИНУ ЗАХВАТА, ОПУСТИТЬ ПЛУГ В РАБОЧЕЕ ПОЛОЖЕНИЕ)!
- нажать и удерживать кнопку 4 (программа №1). По истечении двух секунд
БПО ГНС формирует звуковой сигнал, включает в режиме быстрых миганий индика-
тор 5 и переходит в режим программирования (запоминания выполняемых джойсти-
ком манипуляций);
- нажать на кнопки 13, 14, 15 выбора секций №3, №2, №1 гидрораспределите-
ля EHS соответственно. Сигнализаторы подъема и опускания 10 данных секций
должны одновременно включаться в режиме медленных миганий;
106
- джойстиком 2 (рисунок 3.2.6), управляя по секции
№3, поднять плуг из ра-
бочего положения;
- джойстиком 1, управляя по секции №2, уменьшить ширину захвата до минимальной;
- джойстиком 1, управляя по секции №1, перевернуть плуг из крайнего левого
положения в крайнее правое положение;
- джойстиком 1, управляя по секции №2, установить требуемую ширину захвата;
- джойстиком 2, установив по секции №3 «плавающее» положение (при этом на
индикаторе 9 (рисунок 3.2.7) высветится «FL»), опустить плуг в рабочее положение;
- повторно нажать на кнопки 13, 14, 15 (рисунок 3.2.7) выбора секций №3, №2,
№1 гидрораспределителя EHS (запись по секциям завершена);
- для завершения программирования нажать кнопку
4 записываемой
программы №1.
Программа №2 обеспечивает автоматическое выполнение следующих операций:
- подъем плуга из рабочего положения;
- уменьшение ширины захвата до минимальной;
- переворот плуга в противоположное крайнее положение (справа налево);
- увеличение ширины захвата до требуемой;
- опускание плуга в рабочее положение.
Для записи программы №2 необходимо:
- включить БПО ГНС (если он выключен) нажав на кнопку 1 (рисунок 3.2.7);
ВНИМАНИЕ: ПЕРЕД ПРОЦЕССОМ ЗАПИСИ ПРОГАММЫ №2 ПЛУГ В РЕЖИМЕ
РУЧНОГО УПРАВЛЕНИЯ НЕОБХОДИМО УСТАНОВИТЬ В ОПРЕДЕЛЕННОЕ СО-
СТОЯНИЕ (ПЛУГ ПОВЕРНУТЬ НАПРАВО В КРАЙНЕЕ ПОЛОЖЕНИЕ, УСТАНОВИТЬ
НЕОБХОДИМУЮ ШИРИНУ ЗАХВАТА, ОПУСТИТЬ ПЛУГ В РАБОЧЕЕ ПОЛОЖЕНИЕ)!
- нажать и удерживать кнопку 3 (программа №2). По истечении двух секунд
БПО ГНС формирует звуковой сигнал, включает в режиме быстрых миганий индика-
тор 6 и переходит в режим программирования (запоминания выполняемых джойсти-
ком манипуляций);
- нажать на кнопки 13, 14, 15 выбора секций №3, №2, №1 гидрораспределите-
ля EHS соответственно. Сигнализаторы подъема и опускания 10 данных секций
должны одновременно включаться в режиме медленных миганий;
- джойстиком 2 (рисунок 3.2.6), управляя по секции №3, поднять плуг из рабо-
чего положения;
- джойстиком 1, управляя по секции №2, уменьшить ширину захвата до минимальной;
- джойстиком 1, управляя по секции №1 перевернуть плуг из крайнего правого
положения в крайнее левое положение;
- джойстиком 1, управляя по секции №2, установить требуемую ширину захвата.
- джойстиком 2, установив по секции №3 «плавающее» положение (при этом на
индикаторе 9 (рисунок 3.2.7) высветится «FL»), опустить плуг в рабочее положение;
- повторно нажать на кнопки 13, 14, 15 (рисунок 3.2.7) выбора секций №3, №2.
№1 гидрораспределителя EHS (запись по секциям завершена);
- для завершения программирования нажать кнопку
3 записываемой
программы №2.
ВНИМАНИЕ: МАКСИМАЛЬНО ВОЗМОЖНАЯ ПРОДОЛЖИТЕЛЬНОСТЬ ЗАПИ-
СИ КАЖДОЙ ПРОГРАММЫ НЕ БОЛЕЕ 200 СЕКУНД!
Учитывая новизну джойстикового управления, особенностей программирова-
ния и отсутствие опыта при составлении первых программ рекомендуется до начала
процесса программирования подробно изучить инструкцию к агрегатируемому ору-
дию или сельхозмашине и составить схему последовательности управления джой-
стиками (алгоритм программы) с указанием направления перемещения джойстика.
Это позволит сократить время на технологические операции по управлению орудием
или сельскохозяйственной машиной в процессе работы.
107
Исходя из изложенного выше описания программы №1, схема управления
джойстиками будет выглядеть, как показано в таблице 3.2.6:
Таблица 3.2.6 - Схема управления джойстиками при формировании программы №1
Позиция
джойстика
Направления перемещения джойстика
(рисунок 3.2.6)
1
←
↑
→
2
↓
↑
Стрелками показаны направления перемещения джойстика:
↓ - назад; ← - влево; → - вправо; ↑ - вперед.
Для программы №2 схема управления джойстиками будет выглядеть, как по-
казано в таблице 3.2.7:
Таблица 3.2.7 - Схема управления джойстиками при формировании программы №2
Позиция
джойстика
Направления перемещения джойстика
(рисунок 3.2.6)
1
←
↓
→
2
↓
↑
Наличие данных схем позволит легко ориентироваться при управлении джойстиками.
ВНИМАНИЕ:
ПЕРЕД ВЫПОЛНЕНИЕМ ПРОГРАММЫ №1 УБЕДИТЕСЬ В ТОМ, ЧТО ПЛУГ
НАХОДИТСЯ В СООТВЕТСТВУЮЩЕМ СОСТОЯНИИ - ПЛУГ ПОВЕРНУТ НАЛЕВО В
КРАЙНЕЕ ПОЛОЖЕНИЕ, УСТАНОВЛЕНА НЕОБХОДИМАЯ ШИРИНА ЗАХВАТА, ПЛУГ
ОПУЩЕН В РАБОЧЕЕ ПОЛОЖЕНИЕ!
ПЕРЕД ВЫПОЛНЕНИЕМ ПРОГРАММЫ №2 УБЕДИТЕСЬ В ТОМ, ЧТО ПЛУГ
НАХОДИТСЯ В СООТВЕТСТВУЮЩЕМ СОСТОЯНИИ - ПЛУГ ПОВЕРНУТ НАПРАВО
В КРАЙНЕЕ ПОЛОЖЕНИЕ, УСТАНОВЛЕНА НЕОБХОДИМАЯ ШИРИНА ЗАХВАТА,
ПЛУГ ОПУЩЕН В РАБОЧЕЕ ПОЛОЖЕНИЕ!
При работе на тракторе для отработки записанных программ №1 и №2 необ-
ходимо выполнить следующие операции:
- перед въездом в гон необходимо кратковременно (менее двух секунд) нажать
на кнопку 4 (рисунок 3.2.7). Автоматически начнется выполнение программы №1: плуг
поднимется из рабочего положения, уменьшится ширина захвата до минимальной,
плуг начнет переворачиваться слева направо. В верхнем (транспортном) положении
плуга необходимо кратковременно отклонить любой из джойстиков из нейтрального
положения в сторону управления по задействованной в программе секции. На инди-
каторах 8, 9 высветится «PAU» (пауза), сигнализатор 5 включенной программы №1
начнет мигать (отработка программы временно приостанавливается). В таком положе-
нии необходимо подъехать к краю поля (начало первого гона) и повторно нажать на
кнопку 4 программы №1 для завершения (продолжения) ее отработки. Плуг продолжа-
ет дальнейший переворот направо (в рабочее положение), увеличивается ширина за-
хвата, плуг опускается в рабочее положение;
- при въезде в гон необходимо обеспечить опускание передней части плуга с
пульта управления задним навесным устройством 32 (рисунок 2.1.1), так как данная
операция не может быть запрограммирована в блоке БПО ГНС;
- при выезде из гона необходимо обеспечить подъем передней части плуга с
пульта управления задним навесным устройством 32 (рисунок 2.1.1), так как данная
операция не может быть запрограммирована в блоке БПО ГНС;
108
- кратковременно нажать на кнопку 3 (рисунок 4.2.4). Автоматически начинает-
ся отработка программы №2: плуг поднимается из рабочего положения, уменьшает-
ся ширина захвата до минимальной и плуг переворачивается в противоположное
крайнее положение (справа налево). В верхнем (транспортном) положении плуга не-
обходимо кратковременно отклонить любой из джойстиков из нейтрального положе-
ния в сторону управления по задействованной в программе секции. На индикаторах
8 и 9 высветится «PAU» (пауза), сигнализатор 6 включенной программы №2 начнет
мигать
(отработка программы временно приостанавливается). После разворота
трактора (плуг находится в транспортном положении) и заезда в новый гон необхо-
димо снова нажать на кнопку 3 программы №2 для завершения (продолжения) ее
отработки. Плуг продолжает дальнейший переворот направо (в рабочее положение),
увеличивается ширина захвата, плуг опускается в рабочее положение;
- при въезде в гон необходимо обеспечить опускание передней части плуга с
пульта управления задним навесным устройством 32 (рисунок 2.1.1), так как данная
операция не может быть запрограммирована в блоке БПО ГНС;
- при выезде из гона необходимо обеспечить подъем передней части плуга с
пульта управления задним навесным устройством, так как данная операция не мо-
жет быть запрограммирована в блоке БПО ГНС;
- кратковременным нажатием на кнопку 4 (рисунок 3.2.7) начинается выполне-
ние программы №1: плуг поднимается из рабочего положения, уменьшается ширина
захвата до минимальной, плуг начинает переворачиваться слева направо. В верх-
нем (транспортном) положении плугов необходимо кратковременно отклонить любой
из джойстиков из нейтрального положения в сторону управления по задействован-
ной в программе секции (отработка программы временно приостанавливается). По-
сле разворота трактора (плуг находится в транспортном положении) и заезда в но-
вый гон необходимо снова нажать на кнопку 4 программы №1 для завершения ее
отработки, предварительно опуская переднюю часть плуга с пульта управления зад-
ним навесным устройством 32 (рисунок 2.1.1) и т.д.
3.2.12.3 Пример программирования операций управления сеялкой с помощью БПО ГНС
При программировании операций управления сеялкой необходимо в первую
очередь учитывать требования к сеялке, изложенные в инструкции по ее эксплуата-
ции. Алгоритм управления сеялкой должен составляться с учетом требований по ее
управлению на въезде в гон и выезде из гона.
В настоящем пункте рассмотрен вариант работы трактора в агрегате с сеял-
кой, гидромотор привода вентилятора которой подключен к секции №1, распредели-
тель цилиндров подъема-опускания маркеров - к секции №2, цилиндр подъема-
опускания сеялки - к секции №3.
Для работы в автоматическом режиме необходимо запрограммировать три программы.
Для выполнения программирования операций управления сеялкой необходи-
мо включить БПО ГНС 3 (рисунок 3.2.7) нажатием на кнопку 1.
Программа №1 обеспечивает включение гидромотора привода вентилятора.
Для записи программы №1 необходимо:
- нажать на кнопку 4 (рисунок 3.2.7) и удерживать ее в нажатом состоянии до сра-
батывания звукового сигнала (примерно две секунды) и начала мигания сигнализатора 5;
- нажать на кнопку 15 выбора секции №1 распределителя EHS. Сигнализаторы
подъема и опускания 10 данной секции должны начать мигать;
- джойстиком 1 (рисунок 3.2.6), управляя по секции №1, отклонить его назад
до уровня соответствующего требуемым оборотам вращения вентилятора. Удержи-
вая джойстик 1 в данном положении, другой рукой нажать на кнопку 15 (рисунок
3.2.7), а затем на кнопку 4.
Программирование управления приводом вентилятора завершено.
На тракторах, оборудованных блоком электронных джойстиков БЭД-01, про-
граммирование включения гидромотора привода вентилятора можно выполнить с
помощью джойстика без БПО ГНС. Для этого джойстик 1 (рисунок 3.2.6) управляя по
секции №1 отклонить назад до положения, соответствующего требуемым оборотам
вращения вентилятора и, удерживая его в этом положении, нажать на кнопку на
джойстике (сверху), после чего установить джойстик в нейтраль. Вентилятор будет
вращаться с заданными оборотами до выключения (повторным отклонением джой-
стика 1 назад и нажатием на кнопку сверху).
109
Программа №2 обеспечивает автоматическое выполнение следующих операций:
- складывание маркера;
- подъем сеялки из рабочего положения.
Для записи программы №2 необходимо:
- включить БПО ГНС (если он выключен) нажав на кнопку 1 (рисунок 3.2.7);
ВНИМАНИЕ: ПЕРЕД ПРОЦЕССОМ ЗАПИСИ ПРОГРАММЫ №2 СЕЯЛКУ В
РЕЖИМЕ РУЧНОГО УПРАВЛЕНИЯ НЕОБХОДИМО УСТАНОВИТЬ В ОПРЕДЕЛЕН-
НОЕ СОСТОЯНИЕ (ГИДРОМОТОР ПРИВОДА ВЕНТИЛЯТОРА ВКЛЮЧЕН, МАРКЕ-
РЫ РАЗЛОЖЕНЫ, СЕЯЛКА ОПУЩЕНА В РАБОЧЕЕ ПОЛОЖЕНИЕ).
- нажать на кнопку 3 (рисунок 3.2.7) и удерживать ее в нажатом состоянии до сра-
батывания звукового сигнала (примерно две секунды) и начала мигания сигнализатора 6;
- нажать на кнопки 13, 14 выбора секций №3 и №2 распределителя EHS соответ-
ственно. Сигнализаторы подъема и опускания 10 данных секций должны начать мигать;
- джойстиком 1 (рисунок 3.2.6), управляя по секции №2, поднять маркер;
- джойстиком 2, управляя по секции №3, поднять сеялку;
- повторно нажать на кнопки 13, 14 (рисунок 3.2.7) выбора секций №3 и №2
распределителя EHS (запись по секциям завершена);
- для завершения программирования нажмите кнопку 3 записываемой программы №2.
Программа №3 обеспечивает автоматическое выполнение следующих операций:
- опускание сеялки и установка плавающего положения;
- раскладывание маркера.
Для записи программы №3 необходимо:
- включить БПО ГНС (если он выключен) нажав на кнопку 1 (рисунок 3.2.7);
ВНИМАНИЕ: ПЕРЕД ПРОЦЕССОМ ЗАПИСИ ПРОГРАММЫ №3 СЕЯЛКУ В
РЕЖИМЕ РУЧНОГО УПРАВЛЕНИЯ НЕОБХОДИМО УСТАНОВИТЬ В ОПРЕДЕЛЕН-
НОЕ СОСТОЯНИЕ (ГИДРОМОТОР ПРИВОДА ВЕНТИЛЯТОРА ВКЛЮЧЕН, МАРКЕ-
РЫ СЛОЖЕНЫ, СЕЯЛКА НАХОДИТСЯ В ПОДНЯТОМ ПОЛОЖЕНИИ).
- нажать на кнопку 2 (рисунок 3.2.7) и удерживать ее в нажатом состоянии до сра-
батывания звукового сигнала (примерно 2 секунды) и начала мигания сигнализатора 7;
- нажать на кнопки 13, 14 выбора секций №3 и №2 распределителя EHS соответ-
ственно. Сигнализаторы подъема и опускания 10 данных секций должны начать мигать;
- джойстиком 2 (рисунок 3.2.6), управляя по секции №3, установить «плаваю-
щее» положение, при этом на индикаторе 9 (рисунок 3.2.7) высветится FL;
- джойстиком 1 (рисунок 3.2.6), управляя по секции №2, разложить маркер;
- повторно нажать на кнопки 13, 14 (рисунок 3.2.7) выбора секций №3 и №2
распределителя EHS (запись по секциям завершена);
- для завершения программирования нажмите кнопку 2.
ВНИМАНИЕ:
ПЕРЕД ВЫПОЛНЕНИЕМ ПРОГРАММЫ №2 УБЕДИТЕСЬ В ТОМ, ЧТО СЕЯЛКА
НАХОДИТСЯ В СООТВЕТСТВУЮЩЕМ СОСТОЯНИИ - ГИДРОМОТОР ПРИВОДА
ВЕНТИЛЯТОРА ВКЛЮЧЕН, МАРКЕРЫ РАЗЛОЖЕНЫ, СЕЯЛКА ОПУЩЕНА В РАБО-
ЧЕЕ ПОЛОЖЕНИЕ!
ПЕРЕД ВЫПОЛНЕНИЕМ ПРОГРАММЫ №3 УБЕДИТЕСЬ В ТОМ, ЧТО СЕЯЛКА
НАХОДИТСЯ В СООТВЕТСТВУЮЩЕМ СОСТОЯНИИ - ГИДРОМОТОР ПРИВОДА
ВЕНТИЛЯТОРА ВКЛЮЧЕН, МАРКЕРЫ СЛОЖЕНЫ, СЕЯЛКА НАХОДИТСЯ В ПОД-
НЯТОМ ПОЛОЖЕНИИ!
При работе на тракторе для отработки записанных программ №1, №3 и №2
необходимо выполнить следующие операции:
При въезде в первый гон вначале необходимо включить привод вентилятора
(кратковременно нажать на кнопку 4 (рисунок 3.2.7) для отработки программы №1. В на-
чале гона (из транспортного положения сеялки) необходимо кратковременно нажать на
кнопку 2 для отработки программы №3 для опускания сеялки и раскладывания маркера.
При выезде из гона сеялку необходимо перевести из рабочего положения в
транспортное (сложить маркер, поднять сеялку). Для этого кратковременно нажать
на кнопку 3 для отработки программы №2.
Гидромотор привода вентилятора выключается в конце работы на поле по-
вторным кратковременным нажатием на кнопку 4.
110
содержание .. 8 9 10 11 ..
