Трактор Беларус 1221.2 / 1221В.2 / 1221.3. Руководство - часть 3

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

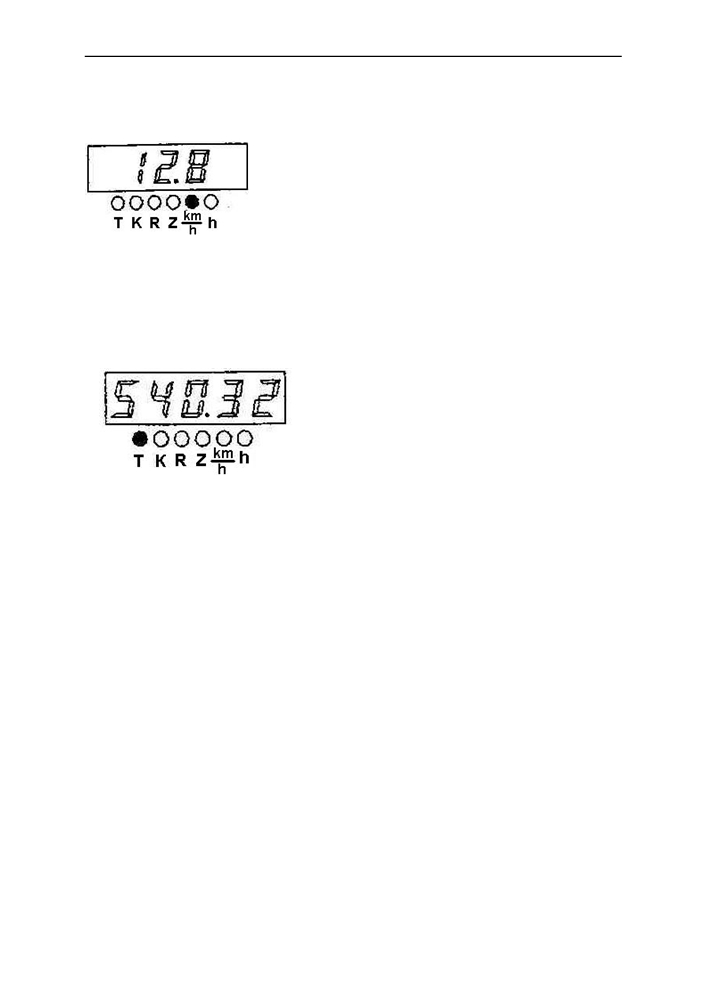

тор выводится измеренное расчетное значение скорости и загорается светодиод,

расположенный рядом с символом «km/h».

Расчетная скорость движения (km/h).

1.7 Программирование индикатора КД8083

Порядок программирования:

- снимите крышку пульта управления;

- нажмите кнопку (1) пульта и удерживайте в нажатом состоянии в течение не ме-

нее 2-х секунд;

- на дисплее (7) отображается режим «Уточненное суммарное время работы дви-

гателя». При этом загорается светодиод, расположенный рядом с символом «Т».

- путем нескольких нажатий на кнопку (1) происходит циклических переход между

программируемыми параметрами.

- для ввода требуемого значения выбранного параметра необходимо нажать

кнопку «2», при этом с периодом 0,3 с должен начать мигать младший разряд

(первый справа) выбранного параметра индикатора;

- с помощью кнопки «2» установить требуемое значение младшего разряда вы-

бранного параметра;

- кратковременно нажать кнопку «1», при этом должен начать мигать второй спра-

ва разряд цифрового индикатора;

- с помощью кнопки «2» установить требуемое значение во втором справа разря-

де корректируемого параметра;

- кратковременно нажать кнопку «1», при этом должен начать мигать третий спра-

ва разряд цифрового индикатора;

- с помощью кнопки «2» установить требуемое значение в третьем справа разряде

корректируемого параметра;

- зафиксировать введенное значение параметра, нажав кнопку «1»;

- при очередном нажатии кнопки «1» произойдет переход к следующему парамет-

ру.

Выход из режима программирования осуществляется путем перехода в режим

уточненного времени, нажатия и удерживания не менее 2-х секунд кнопки (2); при

этом на цифровом пятиразрядном индикаторе должны высветиться на 1-4 секун-

ды показания «8.8.8.8.8» и засветиться все светодиоды шкал ВОМ.

29

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

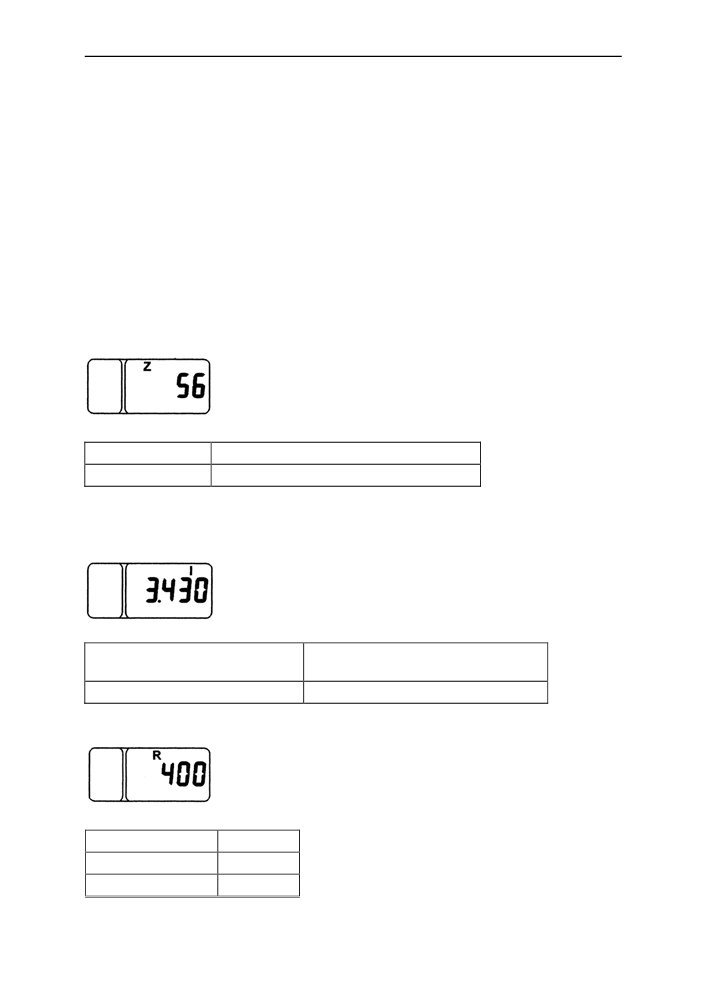

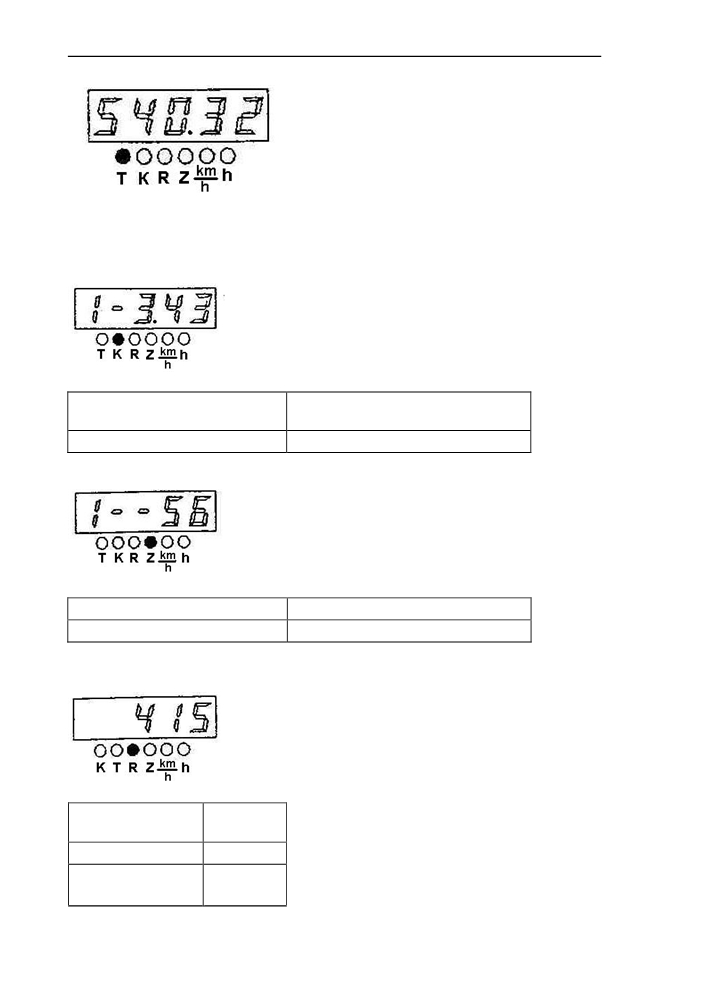

1. Для правильного отображения скорости движения трактора необходимо за-

программировать в соответствии с указанным порядком следующие парамет-

ры:

2. Передаточное отношение колесного редуктора ( параметр «К1») из табли-

цы 5:

Таблица 5

Передаточное отношение ко-

Модель трактора

лесного редуктора (К1)

3.43

«БЕЛАРУС-1221» и модификации

по числу зубьев шестерни в месте установки датчиков скорости (параметр «Z1»)

из таблицы 6:

Таблица 6

Число зубьев (Z1)

Модель трактора

54 (56)*

«БЕЛАРУС-1221» и модификации

* С ведомой шестерней 1522-2407122

радиус качения заднего колеса (параметр «R») из таблицы 7:

Таблица 7

Марка шины

18.4R38

Rk, м

0,829

Кодируемое число

830

30

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

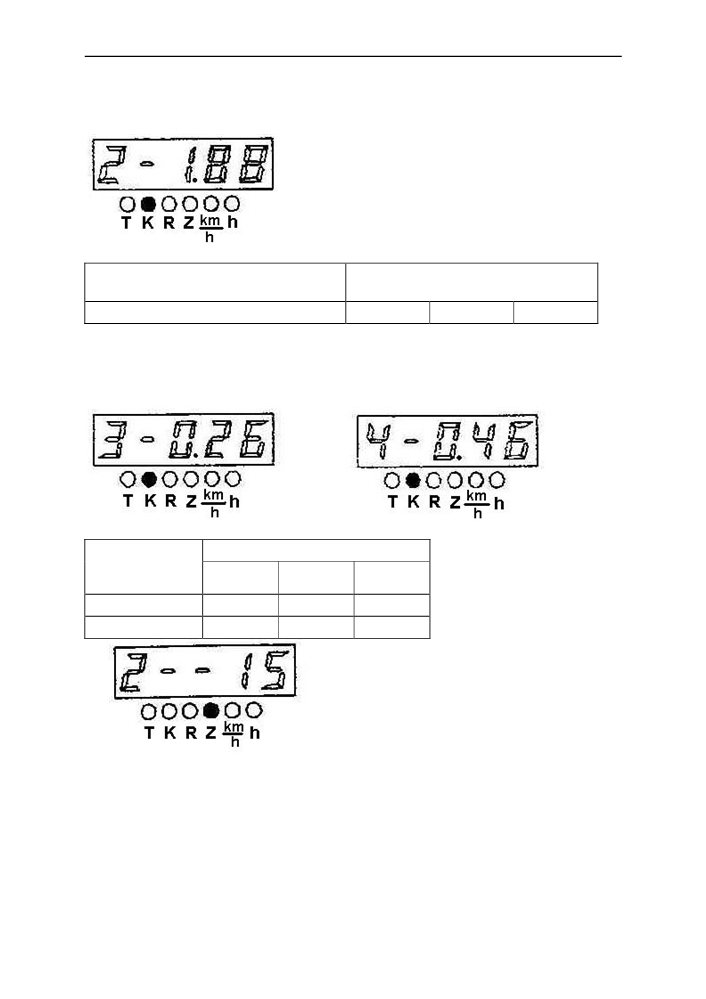

2. Для правильного отображения частоты вращения двигателя необходимо запро-

граммировать в соответствии с указанным порядком передаточное отношение

привода генератора (параметр «К2») из таблицы 8:

Таблица 8

Передаточное отношение привода

Марка двигателя

генератора (К2)

2.41

Д-260.2

Д-260.2C

Д-260.2S2

3. Для правильного отображения частоты вращения ВОМ (540 и 1000) необходимо

запрограммировать в соответствии с указанным порядком передаточное отноше-

ние ВОМ540 «К3», передаточное отношение ВОМ1000 «К4» из таблицы 9 и коли-

чество зубьев шестерни в месте установки датчика ВОМ «Z2»:

Таблица 9

Передаточное

Марка двигателя

отношение при-

Д-260.2

Д-260.2C

Д-260.2S2

вода ВОМ

540 (К3)

0.26

0.26

0.26

1000 (К4)

0.46

0.46

0.46

- при отсутствии датчика оборотов ВОМ (сигналом для индикации частоты враще-

ния ВОМ служит сигнал с фазной обмотки генератора) вводимое значение пара-

метра «Z2» должно быть равно 0.

31

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

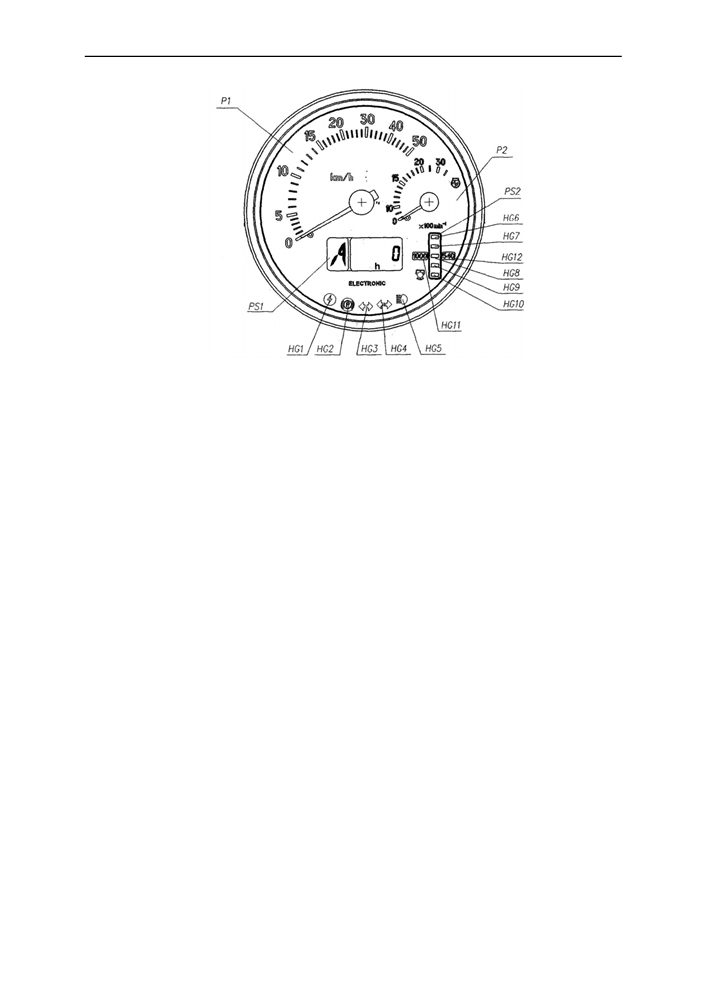

Р1 - указатель скорости (стрелочный индикатор);

Р2 - указатель оборотов двигателя (стрелочный индикатор);

РS1- ЖКИ, многофункциональный индикатор (подробное описание и принцип ра-

боты; РS1 см. ниже)

РS2 - индикатор оборотов ВОМ (световой индикатор);

HG1 - контрольная лампа-сигнализатор повышенного напряжения бортовой сети

(красного цвета);

HG2 - контрольная лампа-сигнализатор включения стояночного тормоза (красного

цвета);

HG3 - контрольная лампа-индикатор включения указателей поворотов трактора

(зеленый цвета);

HG4 - контрольная лампа-индикатор включения указателей поворотов прицепа

(зеленого цвета);

HG5 - контрольная лампа-индикатор включения дальнего света фар (синего цве-

та);

HG6, HG10 - сегменты шкалы ВОМ (желтый);

HG7… HG9 - сегменты шкалы ВОМ (зеленый);

HG11, HG12 - сигнализатор диапазона шкалы ВОМ 1000 и 540 соответственно

(желтый);

Принцип работы индикатора оборотов ВОМ:

1. при отсутствии датчика оборотов ВОМ после запуска двигателя (при по-

ступлении сигнала с фазной обмотки генератора) одновременно засвечиваются

обозначения шкал «540» и «1000» сигнализатор диапазона шкал HG11, HG12.

Индикация сегментов шкалы ВОМ (с учетом выбранного значения коэффи-

циента «KV2») происходит при достижении расчетной частоты ВОМ равной 750

(об/мин).

Для информации: индикация сегментов шкалы ВОМ происходит при дос-

тижении частоты оборотов двигателя 1400-1500 (об/мин) и выше.

33

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

При этом в зависимости от включенного скоростного режима работы ВОМ

(540 или 1000) засвеченные сегменты шкалы ВОМ обозначают значения частоты

согласно таблице 10.

Таблица 10

Значения срабатывания

Местоположение сегмента

Значения срабатывания

сегментов шкалы «1000»

на шкале

сегментов шкалы «540»

(об/мин)

(об/мин)

1150

HG6

650

1050

580

950

HG8

500

850

420

750*

HG10

320

2. При наличии датчика оборотов ВОМ, установленного над шестерней хвосто-

вика ВОМ в зависимости от частоты вращения хвостовика, индикатор комбини-

рованный автоматически выбирает диапазон (от 320-750 или от 750-1250), что

визуально сопровождается включением подсветки цифрового обозначения шка-

лы - «540» (HG11) или «1000» (HG12), при этом меняются пороговые значения

срабатывания сегментов шкалы в соответствии требованиям таблицы 10.

Включение 5 светодиодных сегментов шкалы ВОМ (HG6 … HG10) происхо-

дит с нижнего, включая сегмент с входящим в диапазон его свечения текущего

значения оборотов ВОМ.

Примечания.

- (*) - значение оборотов, при котором включается обозначение шкалы «1000».

- обозначение шкалы «540» включается только при наличии сигнала с датчика и

выключается при включении обозначения «1000» или при отсутствии сигнала в

течение более 3 с.

- точное значение оборотов ВОМ можно посмотреть на индикаторе РS1.

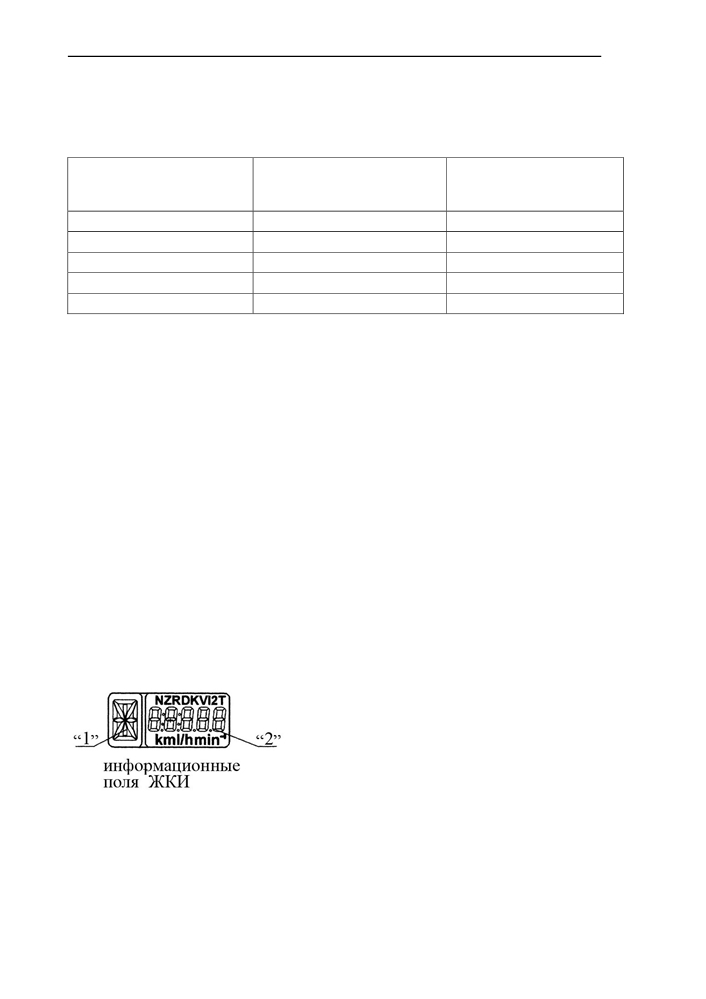

РS1- ЖКИ, многофункциональный индикатор отображает одновременно:

1. цифровое обозначение положения переклю-

чателя коробки передач (цифры от 0 до 6) или

буквенное обозначение положение переключа-

теля редуктора (буквы L, M, H, N);

2. текущее числовое значение одного из пара-

метров систем трактора.

Информацию о положении переключателя коробки передач индикатор комбини-

рованный получает от блока управления трансмиссией (при наличии КЭСУ) или от

блока управления диапазонным редуктором (при наличии). Данный параметр ото-

бражается на «1» информационном поле. При отсутствии блоков управления, ли-

бо при не подключении, обрыве провода в информационном поле “1” отображает-

ся буква «А».

34

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

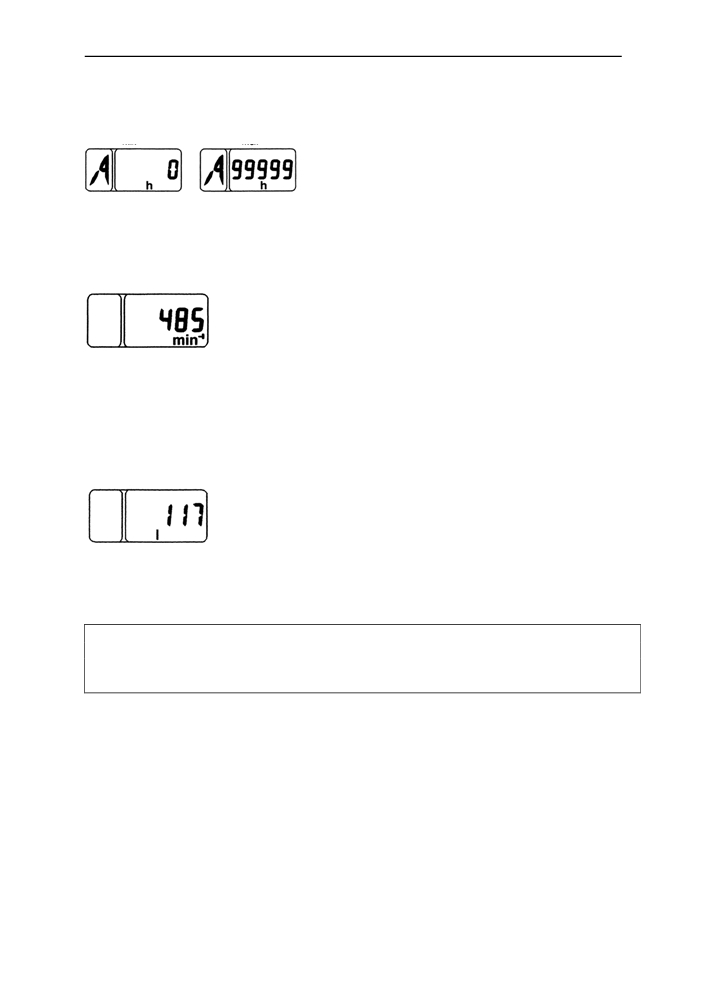

В информационном поле “2” отображаются следующие параметры:

1. Суммарное астрономическое время наработки двигателя в часах.

Счетчик накапливает информацию о суммарном времени работы двигателя и со-

храняет ее при отключении питания.

Диапазон показаний от 0 до 99999 часов работы двигателя.

2. Обороты ВОМ:

В данном режиме отображается частота вращения вала отбора мощности в циф-

ровом виде в зависимости от сигнала с датчика оборотов ВОМ.

Режим активен при наличии на тракторе датчика частоты вращения ВОМ.

3. Объем оставшегося топлива (если установлен частотный датчик объема топли-

ва ДОТ.Ч):

В данном режиме отображается текущее количество топлива в баке (л).

Обратите внимание! Этот режим доступен только на остановившемся тракторе

при отсутствии сигналов с датчиков скорости.

ПРИМЕЧАНИЕ. Переключение между режимами индикации «Суммарное астро-

номическое время наработки двигателя», «Обороты ВОМ», «Объем оставшего-

ся топлива», сообщениями неисправностей осуществляться кнопкой «Режим»

пульта управления.

Принципы работы контрольных ламп

HG1 - сигнализатор повышенного напряжения бортовой сети:

включается при повышении напряжения питания бортовой сети трактора свыше

19В и выключается при снижении уровня напряжения питания до 17В;

ИК при этом отключается полностью и восстанавливает работоспособность при

снижении напряжения до номинального значения напряжения.

HG2 - сигнализатор включения стояночного тормоза:

Сигнализатор «Стояночный тормоз» работает в мигающем режиме при сраба-

тывании выключателя стояночного тормоза;

35

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

HG3, HG4 - индикатор включения указателей поворотов трактора и прицепа:

Работает в мигающем режиме при включении подрулевым многофункциональ-

ным переключателем сигнала правого или левого поворота.

HG5 - индикатор включения дальнего света дорожных фар: загорается при вклю-

чении дальнего света дорожных фар.

Примечание! сигнализаторы включаются и выключаются синхронно с измене-

ниями состояний датчиков систем.

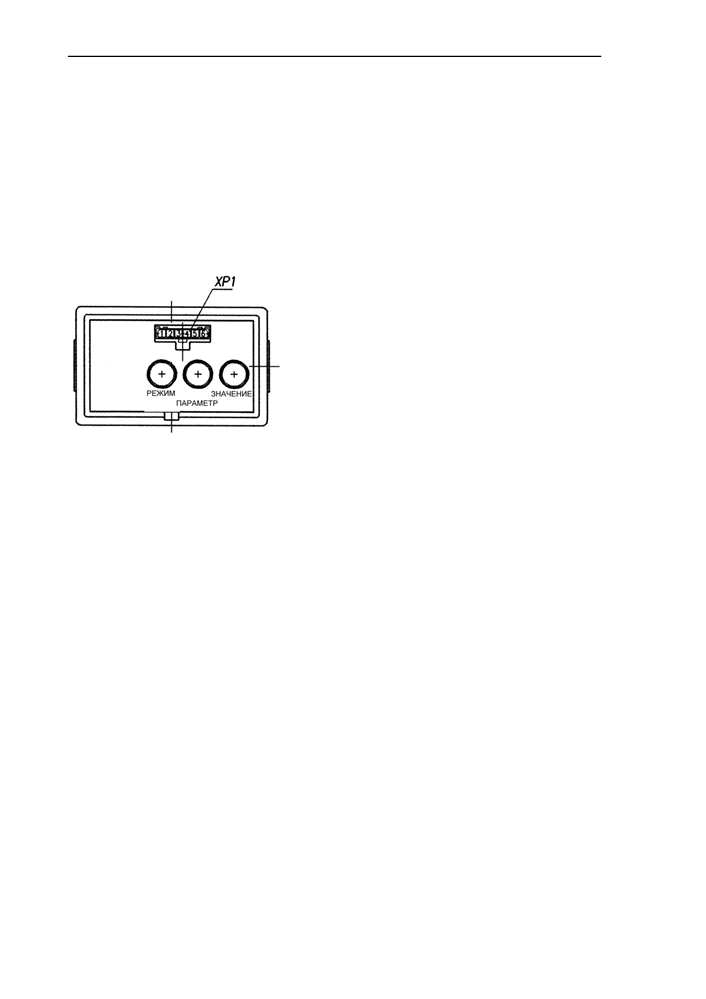

Пульт управления индикатором

Пульт программирования позволяет производить ручное программирование

индикатора комбинированного с помощью кнопок «Параметр» и «Значение», пре-

доставляет возможность изменять режим отображения выводимых на ЖКИ пара-

метров.

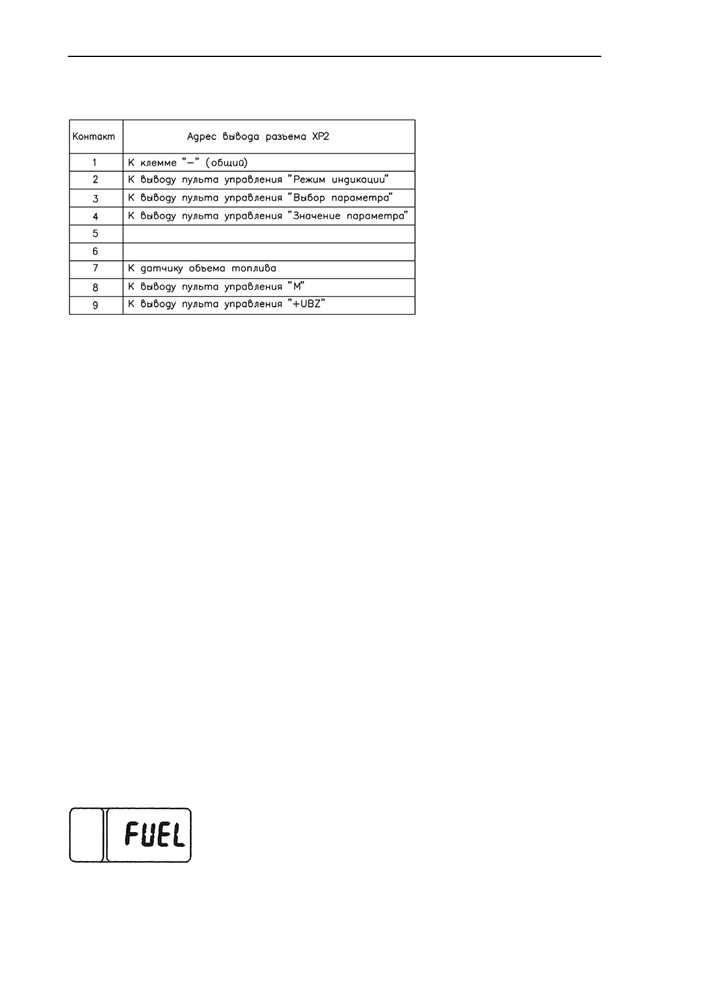

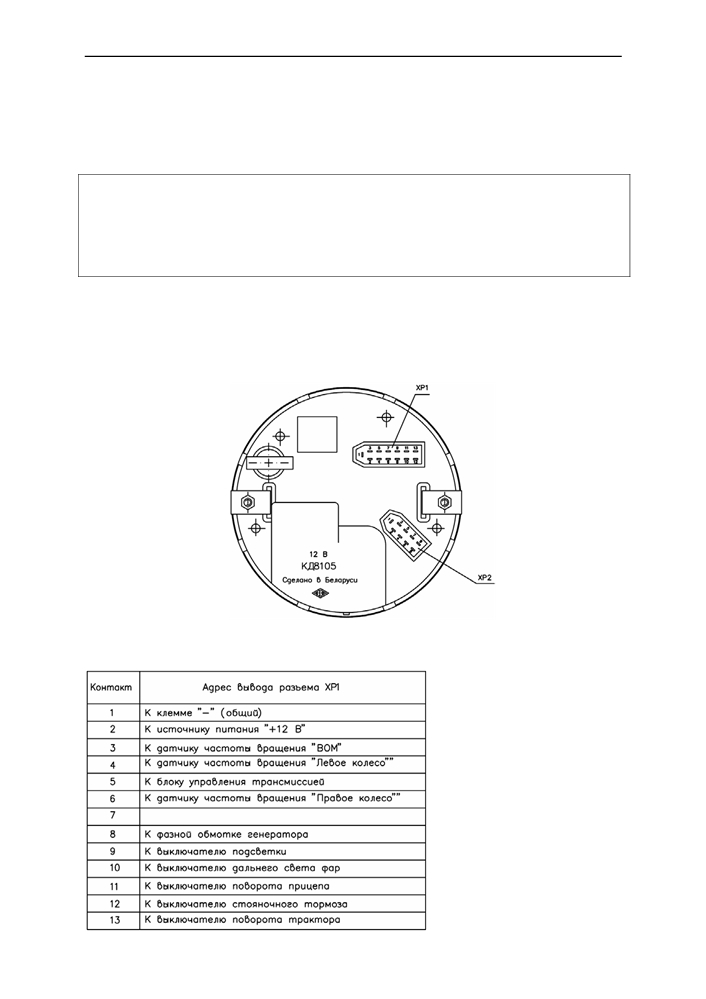

На лицевой поверхности пульта расположен диагностический разъем ХР1

позволяющий производить автоматическое программирование (перепрограмми-

рование) ИК с помощью специального прибора (при его наличии). При его отсут-

ствии перепрограммирование осуществляется с помощью вышеуказанных кнопок.

1.10 Порядок программирования ИК

1. При выборе фиксированного значения параметра программирования:

1.1 При первом нажатии на кнопку «Параметр», ЖКИ переходит в режим про-

смотра обозначения программируемого параметра и его числового значения. При

повторных нажатиях на кнопку происходит циклическая смена параметров.

1.2 При последовательных нажатиях на кнопку «Значение» происходит смена чи-

слового значения установленного программируемого параметра.

1.3 Выход из режима осуществляется автоматически при отсутствии нажатий на

кнопки «Параметр» и «Значение» в течение 7,0 сек.

При выходе из режима запоминаются последние выбранные кнопкой «Значение»,

значения параметров.

2. При вводе нефиксированного значения параметра программирования:

2.1 Кнопкой «Параметр» выбрать параметр, значения которого необходимо уста-

новить;

2.2 Дважды нажать кнопку «Режим», на ЖК-дисплее младший разряд числового

значения начнет мигать;

36

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

2.3 Смена значения мигающего разряда параметра осуществляется нажатием

кнопки «Значение»;

2.4 Переход к старшему разряду осуществляется нажатием кнопки «Параметр»;

2.5 Выход из режима программирования нефиксированного значения любого па-

раметра осуществляется двойным нажатием кнопки «Режим»;

2.6 После выхода из указанного режима разряды введенного значения параметра

перестают работать в мигающем режиме;

2.7 Вновь введенное значение выставляется последним в списке разрешенных

для программирования значений параметра;

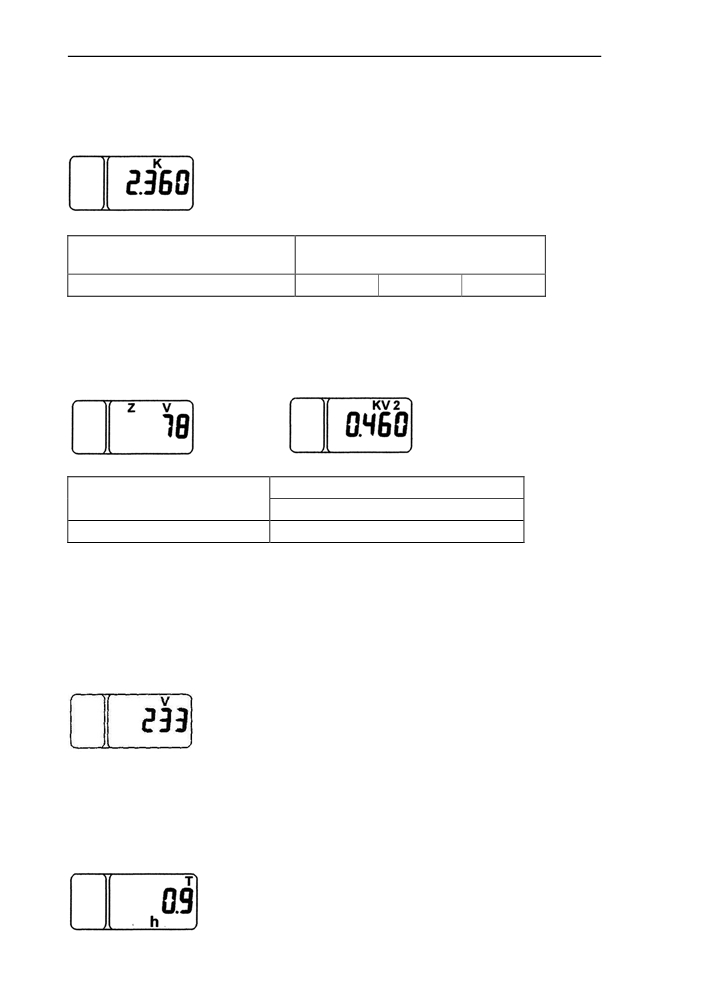

Ввод программируемых параметров:

1. Для правильного отображения скорости движения трактора необходимо запро-

граммировать в соответствии с указанным порядком следующие параметры:

Параметр «Z» - число зубьев шестерней конечных валов ведущих колес (правого

и левого), над которой установлены датчики скорости (оборотов);

Выбрать из таблицы

Число зубьев (Z)

Модель трактора

54 (56)*

«БЕЛАРУС-1221» и модификации

* С ведомой шестерней 1522-2407122

Параметр «I» - повышающий коэффициент передаточного отношения колесного

редуктора;

Выбрать из таблицы

Передаточное отношение ко-

Модель трактора

лесного редуктора (I)

3,43

«БЕЛАРУС-1221» и модификации

Параметр «R»

R - радиус качения заднего колеса (мм);

Выбрать из таблицы

Марка шины

18,4R38

Rk, м

0,829

Кодируемое число

830

37

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

2. Для правильного отображения частоты вращения двигателя необходимо запро-

граммировать в соответствии с указанным порядком передаточное отношение

привода генератора (параметр «К») из таблицы 8-6:

Выбрать из таблицы

Передаточное отношение при-

Марка двигателя

вода генератора (К2)

2.41

Д-260.2

Д-260.2С

Д-260.2S2

3. Для правильного отображения частоты вращения ВОМ (540 и 1000) необходимо

запрограммировать в соответствии с указанным порядком передаточное отноше-

ние ВОМ «КV2» и количество зубьев шестерни в месте установки датчика ВОМ

«ZV»:

Выбрать из таблицы

Передаточное отношение

Модель трактора

привода ВОМ

«БЕЛАРУС-1221» и модификации

(КV2)

0.46

- при отсутствии датчика оборотов ВОМ (сигналом для индикации частоты враще-

ния ВОМ служит сигнал с фазной обмотки генератора) вводимое значение пара-

метра «ZV» должно быть равно 0.

- при отсутствии датчика оборотов ВОМ (сигналом для индикации частоты враще-

ния ВОМ служит сигнал с фазной обмотки генератора) вводимое значение пара-

метра «ZV» должно быть равно 0.

4. Для правильного отображения остатка топлива в баке (если установлен датчик

ДОТ.Ч) необходимо запрограммировать в соответствии с указанным порядком

объем топливного бака параметр «V»:

Для тракторов с пластмассовым топливным баком установить значение 140

литров.

Также в режиме программирования при нажатии клавиши «Параметр» в списке

программируемых параметров отображается независимый параметр уточненного

содержимого счетчика астрономического времени наработки двигателя. Данный

параметр недоступен для изменения, он предоставляет точное значение (до 1/10

часа) времени работы двигателя.

38

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

При включении освещения шкал приборов (положение ЦПС - II «Включены

подсветка щитка приборов, габаритные огни» и положение ЦПС III «Включены по-

требители положения II и передние дорожные фары, габаритные огни») автома-

тически снижается яркость свечения дисплея ЖКИ и сегментов индикатора ВОМ.

ВАЖНО! В ИК, при каждом подключении к питанию, осуществляется проверка

функционирования стрелочных указателей и элементов шкалы индикатора

ВОМ. При этом в течение не более одной секунды, стрелки указателей откло-

няются от начальных отметок за следующие первые оцифрованные отметки

шкал (за «5» для скорости и за «10» для оборотов), и включаются все сегменты

и обозначения «540» и «1000» шкалы ВОМ.

1.11 Подключение тахоспидометра

Для подключения индикатора к системе контрольно-измерительных приборов пре-

дусмотрена 13-ти контактная (ХР1) и 9-ти контактная (ХР2) колодка на задней

стенке прибора (рис. 5).

Рис. 5

Идентификация выводов колодкок приведена в таблицах (11) и (12).

Таблица 11

39

БЕЛАРУС-1221.2/1221В.2/1221.3

Органы управления и приборы

Таблица 12

1.12 Диагностика и устранение неисправностей индикатора

1. Нет подсветки прибора:

проверьте подвод питания к выводу «9» 13-ти контактной колодки (ХР1) прибора

(рис. 5);

2. «Дергание и скачки» по круговой шкале стрелки указателя частоты враще-

ния двигателя:

плохой контакт на клемме генератора и, как следствие, плохой сигнал с фазной

обмотки генератора. Устраните.

3. «Дергание» стрелки и занижение показания частоты вращения двигателя:

проверьте и отрегулируйте натяжение приводного ремня генератора.

4. Завышенные или заниженные показания частоты вращения двигателя и

частоты вращения ВОМ (при нормальном перемещении стрелки):

проверьте правильность программирования прибора по передаточному отноше-

ние привода генератора (параметр «К»): (см. п. 1.10);

5. Счетчик астрономических часов работы двигателя не осуществляет нако-

пление времени работы:

проверьте подсоединения провода к «8» контакту колодки прибора (ХР1) и нали-

чие частотного сигнала от фазной обмотки генератора.

6. Завышенные или заниженные показания скорости трактора:

1. Проверьте правильность программирования прибора по радиусу качения зад-

них колес (R) (см. п. 1.10);

2. Проверьте правильность программирования по числу зубьев шестерни полуоси

(Z) (см. п. 1.10).

3. Проверьте правильность программирования повышающего коэффициента пе-

редаточного отношения колесного редуктора (I) (см. п. 1.10).

7. На дисплее индикатора появляется показание «FUEL»

Проверить подключение и работоспособность частотного датчика объема топлива

(ДОТ.Ч) к контакту «7» колодки (ХР2).

8. Нет показаний скорости движения трактора:

40

содержание   ..  1  2  3  4   ..
