ВОДОЛАЗНЫЙ ИНСТРУМЕНТ И
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
Водолазные контрольно-измерительные приборы
В водолазной практике находят применение
приборы, контролирующие надежность водолазного снаряжения и
оборудования, и приборы, необходимые для выполнения подводных работ.
К первой группе относят водолазные манометры, реометр-маномецры,
кальциметры, ремонтно-контрольные и проверочно-контрольные установки.
Водолазные манометры служат для измерения давления воздуха, кислорода и
дыхательных смесей в баллонах, водолазных шлангах, декомпрессионных
камерах, трубопроводах, на водолазных компрессорах. Их проверяют один
раз в год в Палате мер и весов, они должны иметь пломбу с датой
проверки. Работать с манометрами, у которых сроки очередных проверок
истекли, запрещается.
Реометр-манометр — комбинированный контрольный прибор, предназначенный
для измерения расхода и давления газа.
Кальциметр — прибор для определения степени насыщенности химического
поглотителя углекислым газом.
Ремонтно-контрольная установка РКУ-2 предназначена для проверки
параметров аппаратов типов АВМ и ШАП. Проверочно-контрольная установка
ПКУ-1 предназначена для проверки параметров дыхательных аппаратов,
клапанов гидрокомбинезонов и других устройств.
Ко второй группе приборов, используемых в
водолазной практике, относят эхо-наметки и пневматические глубиномеры.
Эхо-наметка предназначена для автоматического измерения глубины реки,
озера гидроакустическим способом. Измерение может проводиться с судна,
причала или с ледового покрова в зимнее время. Прибор измеряет время
прохождения ультразвука от излучателя (вибратора) до дна и от дна до
приемника.
Зная скорость распространения звука в воде и время с начала излучения до
возвращения отраженного сигнала, можно определить глубину в любой точке,
в том числе и над препятствием.
На речном транспорте широко применяют полупроводниковую эхо-наметку. В
ее конструкции попользована принципиальная схема эхолота ЭПО-10,
разработанного Новосибирским электротехническим институтом. Основными
достоинствами прибора являются наличие автономного источника питания и
удобство транспортировки.
Эхо-наметка состоит из двух полусекций, которые соединены муфтой и
электрической колодкой. В нижней полусекции установлена кассета с
батареями для питания и микроамперметр, шкала которого градуирована в
метрах. В верхней полусекции расположены основные органы управления.
Основные технические данные эхо-наметки: диапазон измеряемых глубин
0,5—10 м, погрешность измерений ±1,5%, диапазон рабочих температур от
—20 до +40°С, потребляемая мощность до 2 Вт, напряжение источника
питания 2 В (±10%), длина в собранном виде 1,95 м, масса прибора (с
комплектом питания) 4,5 кг.
Пневматический глубиномер, или гидронаметка (рис.
31), переносный прибор, предназначенный для замера глубин в любых
водоемах, который ‘используют преимущественно при выполнении водолазных,
дноочистительных и гидротехнических работ.
Глубиномер (рис. 31) прост по конструкции, поэтому может
быть изготовлен на любом техническом участке (районе гидросооружений). В качестве резервуаров сжатого воздуха в пневматическом глубиномере используют воздушные баллоны любой вместимости с давлением воздуха в них от 1 до 200 кгс/см2. Баллоны соединены с воздухоподающим механизмом. На плавучих средствах, оборудованных компрессорными установками, прибор присоединяют к воздухораспределительному щиту. На водолазных станциях, снабженных водолазными помпами, глубиномер присоединяют к выходному рожку водолазной помпы. Монтаж и установка пневматического глубиномера занимают не более 20 мин. Находящийся под водой водолаз за короткое время (1—2 мин) определяет с точностью ±5 см глубину водоема, что значительно повышает производительность дноочистительных работ.

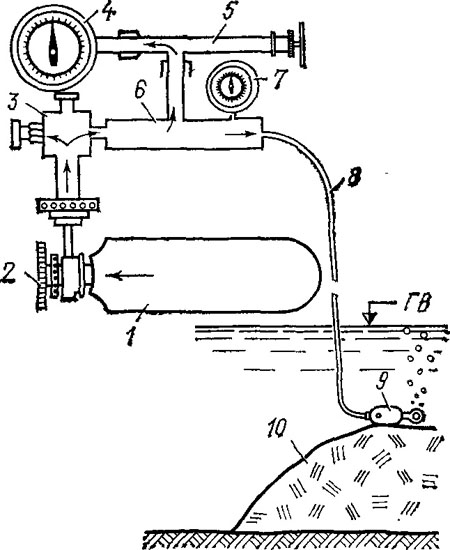

Рис. 31. Пневматический глубиномер:
1 — кислородный баллов; 2 — запорные вентиль; 3 — редуктор; 4, 7 —
нанометры; 5 — медная трубка; 6 — штуцер; 8 — резиновый шланг; 9 —
датчик; 10 — подводное препятствие; ГВ — горизонт воды
