ВОДОЛАЗНЫЕ УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ
Водолазные грунторазмывочные и грунтоотсасывающие устройства
Простейшим грунторазмывочным устройством является грунторазмывочный
ствол (рис. 27), предназначенный для размыва грунтов мощной струей воды.
Вода под большим давлением подводится по напорному шлангу 1 и трубе 2 к
приемному патрубку с конической насадкой 3, заканчивающейся соплом,
внутренняя поверхность которого отполирована. В конической насадке и
сопле формируется рабочая водяная струя, поступающая с большой скоростью
в водную среду и как бы прорезающая ее. Рабочая струя обладает большой
разрушительной силой и способна размыть плотно слежавшийся грунт.

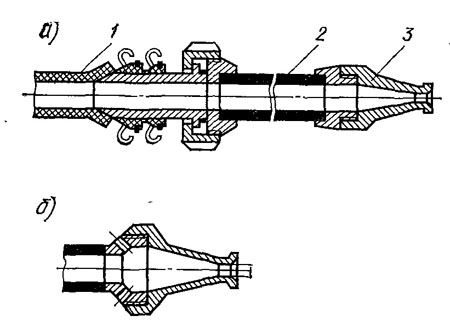

Рис. 27. Грунторазмывочный ствол
На водолазных работах применяют два вида
грунторазмывочных стволов: реактивные (рис. 27, а) и безреактивны е
(рис. 27, б). В безреактивных часть воды, поступающей в коническую
насадку, отводится через специальные отверстия и устремляется в
направлении, противоположном направлению рабочей струи. При этом
создаемся с-ила, частично уравновешивающая реактивную силу рабочей
струи. Очевидно, что при работе с безреакпивньш стволом водолаз
затрачивает меньше усилий для его удержания и направления в точку
размыва грунта, чем при работе с реактивным.
Для перемещения размытого грунта, отсоса илистого и песчаного грунта
применяют ручные грунтоотсасывающие устройства: водоструйный эжектор и
пневматический грунтосос.
Струя воды, поступающая под большим давлением по шлангу с поверхности,
выходит из водоструйного эжектора
(рис. 28) с большой скоростью, увлекая за собой
грунт и перемещая его на некоторое расстояние. Эжекторы надежны в
работе, применяются ,в основном на малых глубинах.
Пневматический грунтосос (рис. 29) представляет собой вертикальную
металлическую трубу 7 с ручками-скобами 6 диаметром 120—150 мм, длиной
до 1,5 м. Оба конца трубы открыты. Через нижний конец всасывается грунт,
а к верхнему присоединен спиральный выкидной шланг 1. Сжатый воздух
подают под давлением от компрессора по шлангу 2, закрепленному гайкой 3,
в коробку 5. Проходя через мелкие отверстия 4, он смешивается с водой,
находящейся в трубе, увлекая за собой грунт, движется по выкидному
шлангу и отводится на поверхность (в шаланду или в специально отведанное
место). Пневматический грунтосос хорошо работает на глубинах более 8 м.
На небольшой глубине его производительность мала.

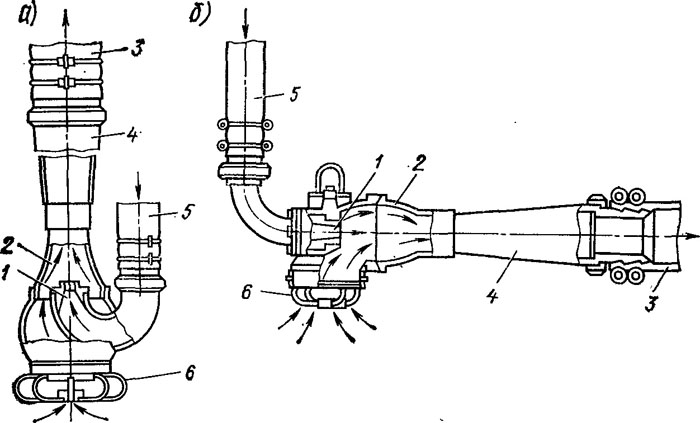

Рис. 28. Водоструйные эжекторы: а— вертикальный; б— горизонтальный; 1— сопло; 2 —диффузор; 3 — выкидной шланг; 4 — труба эжектора; 5 — напорный шланг; 6 — приемная сетка

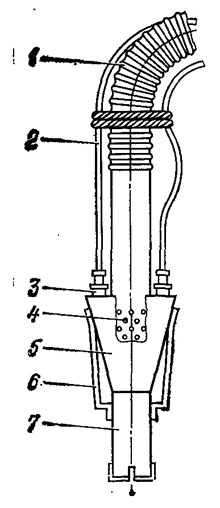

Рис. 29. Пневматический грунтосос
