Электровоз ЧС7. Обнаружение и устранение неисправностей (1994 год) - часть 2

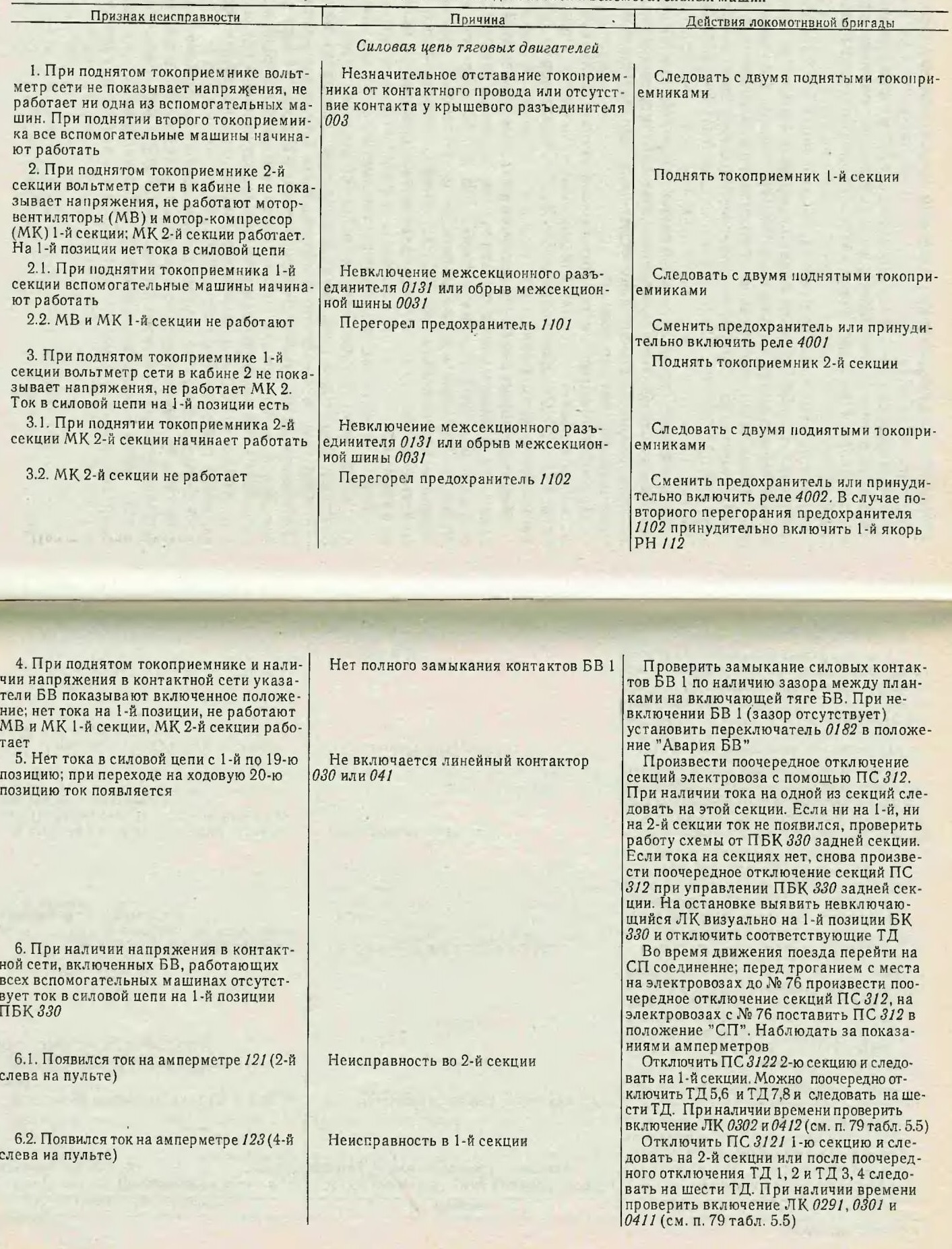

Таблица 5.1. Обрыв силовой цепи тяговых двигателей и вспомогательных машин

1. При поднятом токоприемнике вольтметр сети не показывает напряжения, не работает ни одна из вспомогательных машин. При поднятии второго токоприемника все вспомогательные машины начинают работать

2. При поднятом токоприемнике 2-й секции вольтметр сети в кабине 1 не показывает напряжения, не работают мотор-вентиляторы (MB) и мотор-компрессор (МК) 1-й секции; МК2-Й секции работает. На 1-й позиции иеттока в силовой цепи

2.1. При поднятии токоприемника 1-й секции вспомогательные машины начинают работать

2.2. MB и МК 1-й секции не работают

3. Приподнятом токоприемнике 1-й секции вольтметр сети в кабине 2 не показывает напряжения, не работает МК 2. Ток в силовой цепи на 1-й позиции есть

3.1. При поднятии токоприемника 2-й секции МК 2-й секции начинает работать

3.2. МК 2-й секции не работает
4. При поднятом токоприемнике и наличии напряжения в контактной сети указатели БВ показывают включенное положение; нет тока на 1-й позиции, не работают MB и МК 1-й секции, МК 2-й секции работает

5. Нет тока в силовой цепи с 1-й по 19-ю позицию; при переходе на ходовую 20-ю позицию ток появляется
6. При наличии напряжения в контакт ной сети, включенных БВ, работающих всех вспомогательных машинах отсутствует ток в силовой цепи на 1-й позиции ПБК330

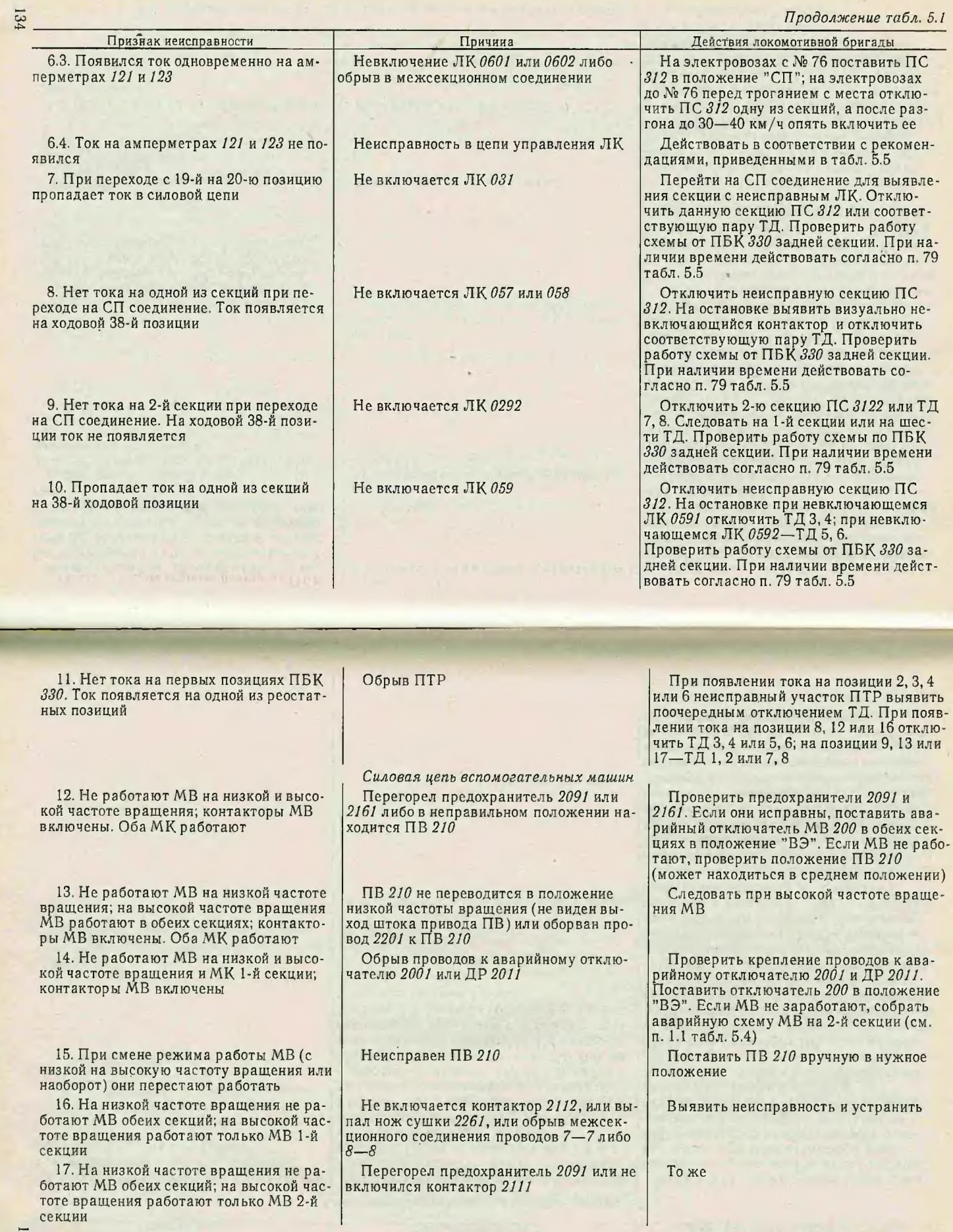

6.1. Появился ток на амперметре 121 (2-й слева на пульте)
6.2. Появился ток на амперметре 123(4-й слева иа пульте)

6.3. Появился ток одновременно на ам перметрах 121 и 123
6.4. Ток на амперметрах 121 и 123 не появился

7. При переходе с 19-й на 20-ю позицию пропадает ток в силовой цепи
8. Нет тока на одной из секций при переходе на СП соединение. Ток появляется на ходовой 38-й позиции
9. Нет тока на 2-й секции при переходе на СП соединение. На ходовой 38-й позиции ток не появляется
10. Пропадает ток на одной из секций на 38-й ходовой позиции
11. Нет тока на первых позициях ПБК 330. Ток появляется на одной из реостатных позиций
12. Не работают MB на низкой и высокой частоте вращения; контакторы MB включены. Оба МК работают
13. Не работают MB на низкой частоте вращения; на высокой частоте вращения MB работают в обеих секциях; контакторы MB включены. Оба МК работают

14. Не работают MB на низкой и высокой частоте вращения и МК 1-й секции; контакторы MB включены
15. При смене режима работы MB (с. низкой на высокую частоту вращения или наоборот) они перестают работать

16. На низкой частоте вращения не работают MB обеих секций; на высокой частоте вращения работают только MB 1-й секции

17. На низкой частоте вращения не работают MB обеих секций; на высокой частоте вращения работают только MB 2-й секции
(
