44. Резисторы вспомогательных цепей электропоездов переменного тока (1985 год)

44. Резисторы вспомогательных цепей электропоездов переменного тока (1985 год)

Пусковой резистор 1С.013 расщепителя фаз представляет собой элемент КФ, расположенный в ящике под моторным вагоном. Технические данные резистора 1C.013:

Сопротивление элемента..... 0,42 Ом

Сечение фехрали...... 10Х 1,1 мм

Длительный ток при перегреве 350 °С..... 32 А

Установочный размер.......... 290 мм

Масса......... 15 кг

Резистор трубчатый ТСО (по схеме R37, R38, R39 на головном вагоне, R27 — на моторном и R39 — на прицепном вагоне) регулируемый, состоит из цилиндра 5 (рис. 187), на котором намотана константановая мягкая проволока 6. Трубку при помощи гайки 1, шпильки 7 и двух фарфоровых втулок 2 крепят на металлических лапках 3. Лапки имеют вырезы для крепления на панели. Для изменения величины сопротивления средний вывод 4 может быть передвинут вдоль обмотки. Выводы к лапкам припаиваются припоем МФЗ.

Основные технические данные резистора:

Допустимая мощность рассеяния с естественным охлаждением........ До 80 Вт

Рабочее напряжение......... До 250 В

Сопротивление.......... 10 Ом

Количество витков......... 82

Диаметр проволоки........... 0,7 мм

Длина проволоки......... 9,2 м

Допустимая нагрузка....... 2,5 А

Масса........... 0,2 кг

Резисторы ПЭВ предназначены для работы в цепях постоянного и переменного тока частотой 50 Гц и используются в качестве сопротивлений, включаемых в цепи катушек различных реле и других аппаратов.

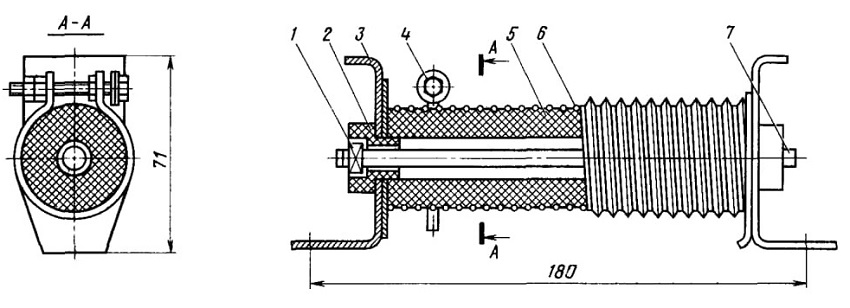

Рис. 187. Резистор трубчатый ТСО

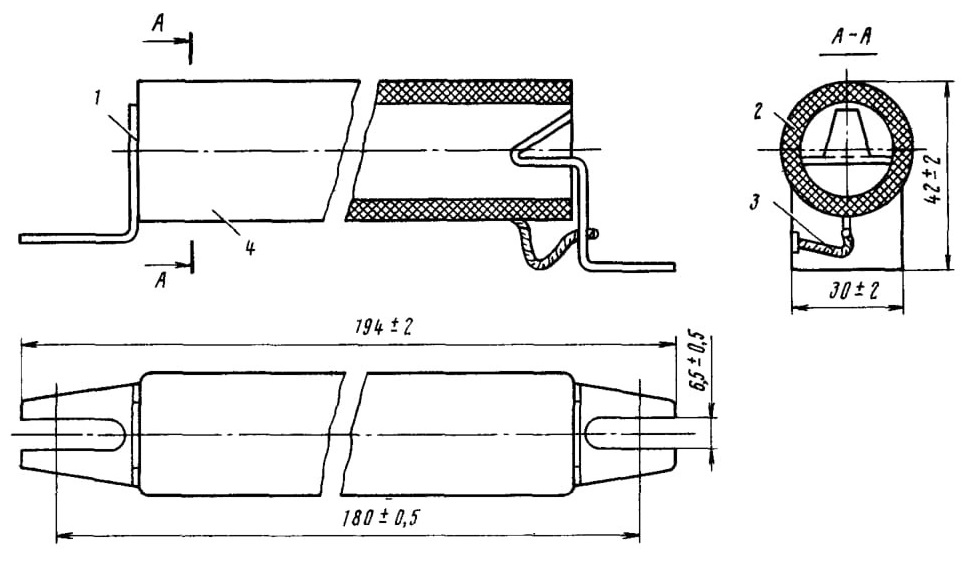

Рис. 188. Резистор ПЭВ

На керамический или стеатитовый каркас 4 (рис. 188), со спиральной накаткой намотана константановая проволока 2. После намотки поверхность трубки заливают эмалью, предохраняющей обмотку от разматывания, замыкания витков и окисления при нагреве. К выводным концам сопротивления 2 и лапкам 1 припаивают гибкий шунт 3.

Для резисторов ПЭВ-7,5 номинальная мощность равна 7,5 Вт, пределы номинальных значений сопротивлений составляют 5—3300 Ом, масса — 23 г. Для резисторов ПЭВ-25 номинальная мощность равна 25 Вт, пределы номинальных значений сопротивлений составляют 10—25 000 Ом, масса — 57 г.

Для резисторов ПЭВ-50 номинальная мощность равна 50 Вт, пределы номинальных значений сопротивлений составляют 20—51 000 Ом, масса — 132 г. Для резисторов ПЭВР-100 (регулируемые) номинальная мощность равна 100 Вт, пределы номинальных значений сопротивлений составляют 51—2700 Ом, масса — 300 г и т. д.

Условия работы резисторов: температура окружающей среды от —60 до + 100 °С; электрическая прочность изоляции в нормальных климатических условиях — 2000 В постоянного или равного по амплитуде переменного тока частотой 50 Гц; допустимое превышение температуры трубки над температурой окружающего воздуха (20—40 °С) не более 300 °С; гарантийный срок службы 5000 ч. Допустимое отклонение величины активного сопротивления от номинального значения: для первого класса ±5%, для второго класса ±10%.
