Реле защиты тепловоза М62
Блок боксования ББ-320
Блок (рис. 100) автоматически защищает
тяговые электродвигатели от разносного боксования. Блок представляет
собой три панели, на которых смонтированы три реле типа РК-221,
защищенные кожухом. На панели имеются выводные клеммы и внутренний
монтаж, выполненный гибким проводом.
Реле типа РК-221 выполнено на разомкнутой магнитной системе с
втягивающим якорем, укрепленным на поворотном рычаге. Контактная система
реле имеет один замыкающий и один размыкающий контакты перекидного типа
с общим подвижным контактом. Реле имеет высокий коэффициент возврата.
Технические данные реле
Напряжение срабатывания, В........2,6+0,15
Продолжительный ток, А..................0,348
Коэффициент возврата, не менее.......- 0,8
Разрыв контактов, не менее, мм..............1,5
Провал контактов, не менее, мм..............1,0
Сопротивление катушки при 20° С, Ом..........4,8
Число витков............................1050
Диаметр провода, мм......................0,8
Тип провода .............. ПЭВ2
Масса аппарата, кг........................11,7

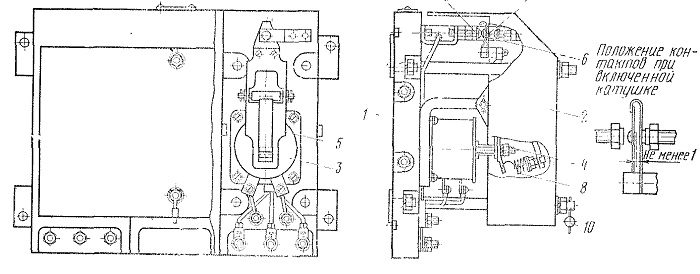

Рис. 100. Блок боксования ББ-320:
1 - панель установочная; 2 — кожух; 3 — катушка; 4 — якорь; 5 — рычаг;
6,7,9 — контакты; 8 — регулировочная пружина; 10—-пломба
