Универсальные переключатели тепловоза М62

 Для блокирования электрических цепей управления с пульта нерабочей кабины тепловоза применен универсальный пакетный ключ типа КФЗ (рис. 94). Он состоит из контактного устройства 3, лицевого фланца 2 и съемной рукоятки 1. Контактное устройство представляет собой контактные пакеты, насаженные на квадратный валик и собранные в узел с фиксирующим и стопорным устройствами. Контактный пакет состоит из двух пластмассовых контактодержателей 6, в которых укреплены четыре неподвижных контакта 4 и помещена шайба 5 с подвижным контактом. Сочетание различных положений подвижных контактов на валике обеспечивает необходимый порядок соединения неподвижных контактов. Контактодержатели имеют вставки 7 для нумерации контактов. Нумерация контактов всех пакетов ключа общая и начинается, если смотреть со стороны рукоятки, с верхнего правого контакта первого пакета и продолжается по винтовой линии против часовой стрелки. Переключатель рассчитан на напряжение 220 В, номинальный ток 10 А.

Для переключения цепей системы возбуждения тягового генератора при их неисправности используется универсальный переключатель типа УП5112. Переключатель состоит из набора контактных секций, стянутых шпильками (рис. 95). Через секции проходит центральный валик 4, на выходном конце которого укреплена пластмассовая рукоятка 1. Для крепления аппарата к панели на передней стойке 3 переключателя имеются выступы с отверстиями под установочные винты.

В каждую секцию входят две пары контактов, в том числе два неподвижных 8 и два подвижных пальцевых контакта 10 с механизмом

переключения. Контакты при повороте рукоятки перемещаются от нажатия выступом рабочей поверхности крайних кулачковых шайб на хвостовик скобы включения 5; шипы пальцев 6 в это время входят во впадины средней шайбы. Контакты отключаются при нажатии выступом рабочей поверхности средней шайбы на шип; хвостовик скобы включения в это время входит во впадину соответствующей крайней шайбы. Фиксация положения кулачковых шайб обеспечивается специальным устройством, смонтированным на передней стойке аппарата. Переключатель изготавливается на напряжение постоянного тока 440 В, и номинальный ток 20 А.

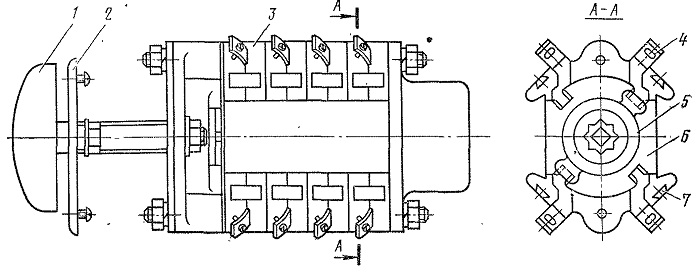

Рис. 94. Переключатель типа КФЗ:
1 — рукоятка; 2 — фланец; 3 — контактное устройство; 4 — контакт неподвижный; 5—шайба с подвижными контактами; 6 — контактодержатель; 7 — вставка

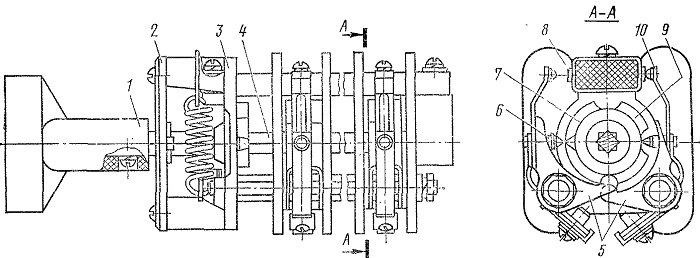

Рис. 95. Переключатель типа УП:
1 — рукоятка; 2—панель; 3 —стойка; 4 — валик; 5 — скоба; в — палец; 7 — шайба средняя; 8 — контакт неподвижный; 9 — шайба крайняя; 10 — контакт подвижной
