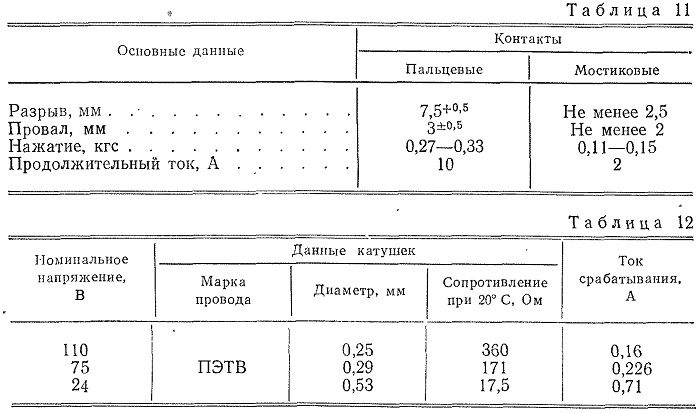

Реле управления (промежуточные). Для дистанционного управления цепями малой мощности применяются промежуточные реле или реле управления (рис. 96). Основные детали и узлы реле, кроме панелей и катушек, полностью взаимозаменяемы. Технические данные реле управления типа Р-45М приведены в табл. 11 и 12.

Пример обозначения реле с катушкой на напряжение 75 В, имеющего три замыкающих контакта и один размыкающий контакт, — Р-45М31. Реле, имеющие катушку на напряжения 24 и- 110 В, соответственно имеют обозначения Р-45Н и P-45Л.

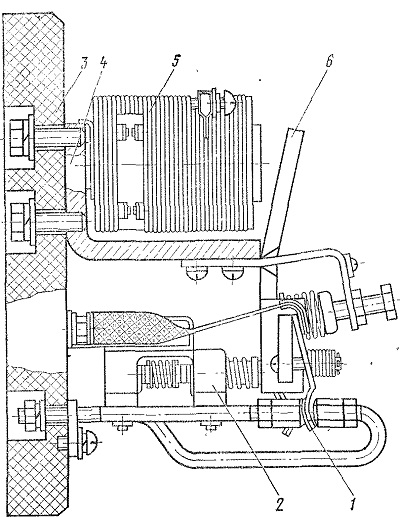

Рис. 96. Реле Р-45М:
1 — контакт рычажный; 2 — блокировочные контакты; 3 — панель установочная; 4 — магнитопровод; 5 — катушка; 6 — якорь
