Клапан аварийного питания дизеля 14Д40 тепловоза М62
Клапан (рис. 55) обеспечивает работу дизеля
при неработающем топливоподкачивающем агрегате. При этом за счет
разрежения, создаваемого в трубопроводе топливным насосом дизеля, шарик
5 поднимается и пропускает топливо, минуя фильтр грубой очистки.
Плотность уплотнительных поверхностей шарика 5 и корпуса 3 проверяется
гидравлическим испытанием при давлении 5 кгс./см2 (0,49 МПа) в течение 3
мин, при этом течь не допускается (допускается' отдельное каплепадение).
Одновременно проверяется уплотнение пробки 1.

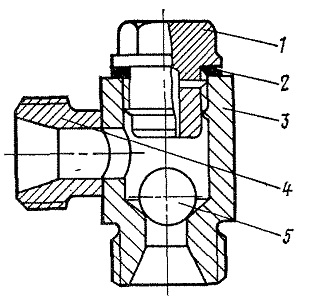

Рис. 55. Клапан аварийного питания:
1—пробка; 2 — кольцо; 3 — корпус; 4 — штуцер; 5 — шарик
