Предохранительный клапан дизеля 14Д40 тепловоза М62
Клапан (рис. 54) поддерживает давление
топлива в трубопроводе до фильтра тонкой очистки не более
3,5 кгс/см2 (0,34 МПа). К корпусу 1 притерт клапан 2, который
прижимается стержнем 4 и пружиной 5 к посадочному месту. В муфте 6
находится регулировочный болт 8 и контрящая гайка 7. Сверху клапан
закрыт колпачковой гайкой 9. Клапан на определенное давление
регулируется увеличением или уменьшением сжатия пружины 5 при помощи
регулировочного болта 8 и контргайки 7. При разборке детали клапана
промывают чистым дизельным топливом, тщательно осматривают посадочные
.поверхности клапана 2 и корпуса 1, при необходимости эти сопрягаемые
детали притирают. Клапан регулируют на стенде на давление 3,5±0,15
кгс/см2 затяжкой пружины 5.

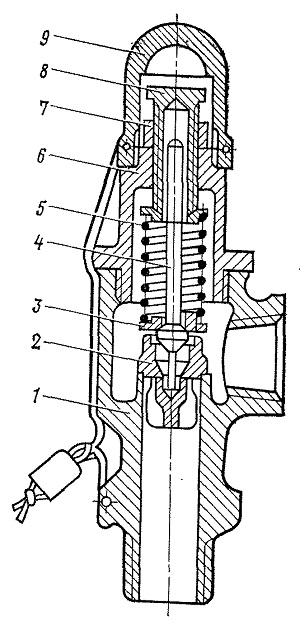

Рис. 54. Предохранительный клапан:
1 — корпус; 2 — клапан; 3 — упорная шайба; 4 — стержень; 5 — пружина; в
— муфта; 7 — гайка; 8 — регулировочный болт; 9 — гайка
