Редукционные клапаны масляной системы дизеля 14Д40 тепловоза М62

 На масляном трубопроводе перед объемным нагнетателем и перед рычагами крышек цилиндров установлены редукционные клапаны (рис. 36, 37).

Натяжение пружины 2 (рис. 36) у редукционного клапана перед объемным нагнетателем регулируется винтом 5, а у редукционного клапана перед рычагами крышек цилиндров — прокладками 1 (рис. 37). Клапаны регулируются на давление перед объемным нагнетателем на 0,5 кгс/см2, а перед рычагами — на 3+0,1 кгс/см2.

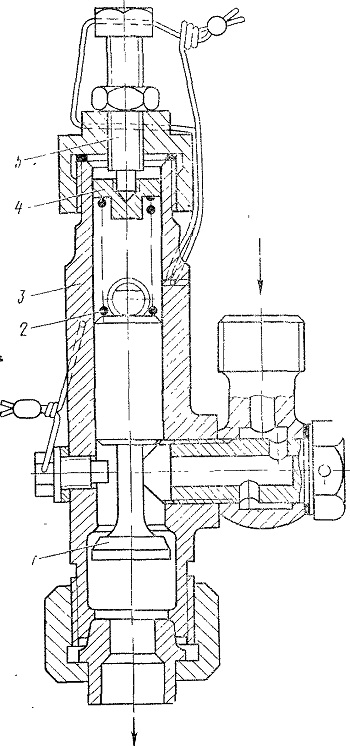

Рис. 36. Клапан редукционный (перед . объемным нагнетателем):
1 — клапан; 2 —пружина; 3 — корпус; 4 — упор; 5 — регулировочный винт

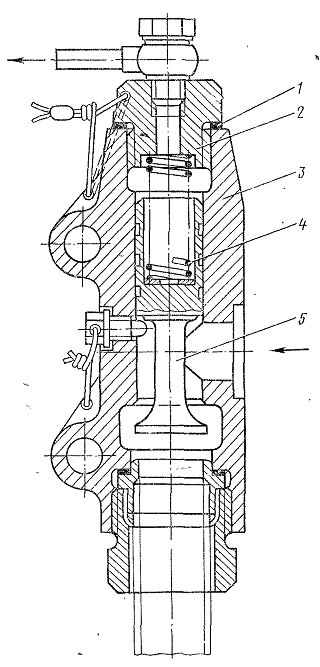

Рис. 37. Клапан редукционный (перед рычагами крышек цилиндров):
1 — прокладка; 2 — упор; 3 — корпус; 4 — пружина; 5 — клапан
