Секции радиаторов тепловоза 2ТЭ10Л

ХОЛОДИЛЬНИК ТЕПЛОВОЗА 2ТЭ10Л

Секции радиаторов тепловоза 2ТЭ10Л

Секции радиаторов (рис. 70) установлены в два яруса у боковых проемов шахты холодильной камеры. Для охлаждения масла в теплообменнике используется вода контура охлаждения наддувочного воздуха, в который входят 25 водяных секций длиной 1356 мм и 25 длиной 686 мм. В контур охлаждения воды дизеля входят 13 водяных секций длиной 1356 мм и 13 длиной 686 мм.

С правой стороны шахты холодильной камеры установлены секции радиаторов для охлаждения наддувочного воздуха, а с левой — для охлаждения воды дизеля и частично наддувочного воздуха. Вода подводится к верхним коллекторам, а отводится из нижних.

Каждая секция прикреплена четырьмя шпильками к коллекторам холодильника. Между привалочными поверхностями установлены паронитовые прокладки. Коллекторы сварены из труб и стальных листов. Для прохода охлаждающих жидкостей в коллекторах холодильника и коллекторах секций радиаторов сделаны расположенные друг против друга отверстия. Средние коллекторы не разделены на верхнюю и нижнюю полости, и вода свободно протекает из охлаждающих секций верхнего яруса в нижний. Коллекторы левой сто-роны снабжены перегородками для разделения контуров воды дизеля и воды наддувочного воздуха.

Средние коллекторы являются базовыми и жестко с помощью болтового соединения крепятся к кронштейнам поперечных стенок холодильной камеры. Чтобы уменьшить вибрации, средние коллекторы имеют еще дополнительное крепление к средним балкам боковых проемов холодильной камеры. Верхние коллекторы прикреплены с помощью упругих пластин 16 из стали 60Г толщиной 6 мм. Нижние коллекторы установлены на резиновых амортизаторах. Упругая установка коллекторов холодильника обеспечивает возможность теплового удлинения охлаждающих секций радиаторов.

До установки на тепловоз коллекторы испытывают давлением 5 кгс/см2.

Для предохранения от коррозии внутренние полости коллекторов покрывают слоем олифы. Нижние водяные коллекторы расположены ниже водяного трубопровода, поэтому для полного слива воды из системы в нижней части входных патрубков коллекторов приварены штуцера 15.

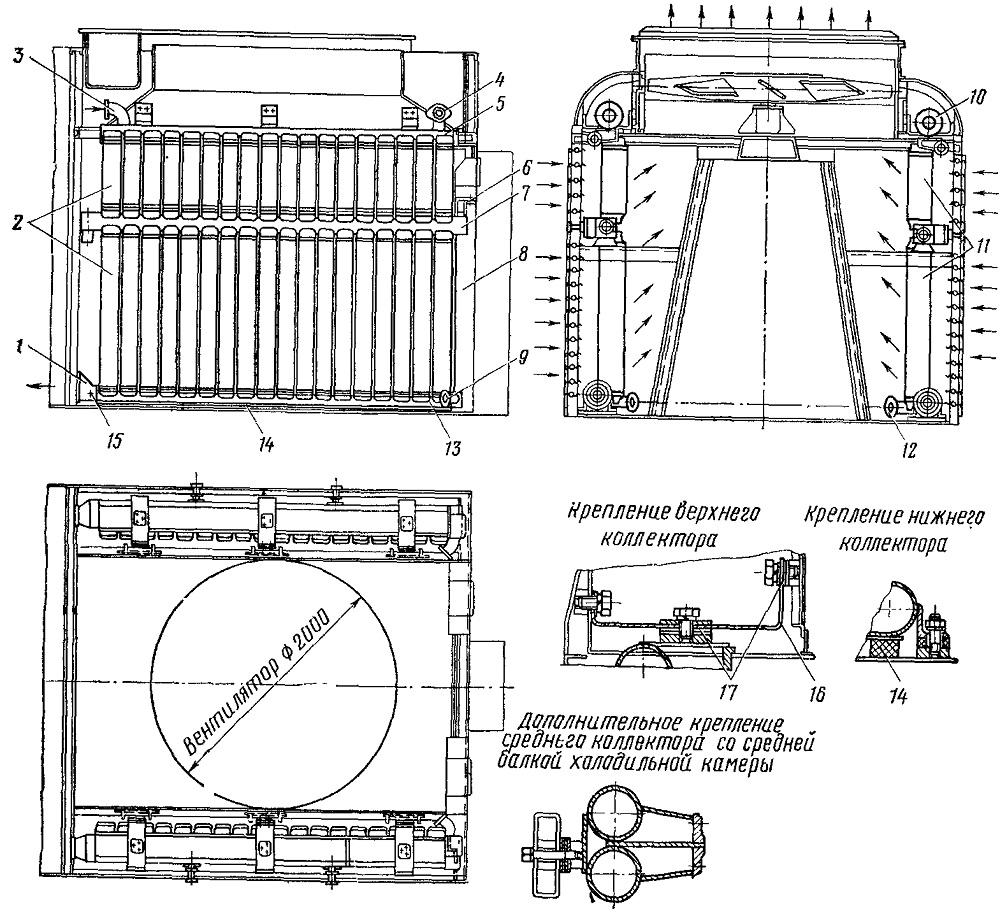

Рис. 70. Установка коллекторов и секций радиаторов в холодильной камере

1 — отвод воды охлаждения наддувочного воздуха; 2 — водяные секции коитура охлаждения наддувочного воздуха; 3 — подвод воды охлаждения наддувочного воздуха; 4 — отвод воды к дополнительным секциям контура охлаждения наддувочного воздуха; 5 — верхний коллектор; 6 — крепление среднего коллектора; 7 — средний коллектор; 8 — задняя песочница; 0 —подвод воды от дополнительных секций контура охлаждения наддувочного воздуха; 10 — подвод воды охлаждения дизеля; 11 — водяные секции контура охлаждения воды дизеля; 12 — отвод воды дизеля 13 — нижний коллектор; 14 — уплотнение нижнего коллектора; 15 — дополнительный спуск воды из нижнего коллектора; 16 — пластина крепления верхнего коллектора; 17 регулировочные прокладки
