ОХЛАЖДАЮЩЕЕ УСТРОЙСТВО ТЕПЛОВОЗА 2ТЭ10Л

ХОЛОДИЛЬНИК ТЕПЛОВОЗА 2ТЭ10Л

Тепловозы 2ТЭ10Л выпускаются с холодильниками водомасляного охлаждения.

Основные части холодильника: шахта холодильной камеры, блоки коллекторов и секций радиаторов, теплоообменник, вентилятор холодильника, жалюзи с приводом и система управления.

Шахта холодильной камеры (рис. 69) расположена, как и на тепловозе ТЭЗ, в задней части каждой секции тепловоза и является составной частью кузова. В шахте установлены все агрегаты охлаждающего устройства. В средней ее части с помощью наклонных стенок образован проход для перехода из однсй секции тепловоза в другую. Для выемки секций и проведения монтажных работ на наклонных стенках предусмотрено по одному люку 11, крышки которых прижаты к наклонным стенкам поворотными головками, надетыми на шпильки. Для осмотра секций и текущего обслуживания холодильника в люках для выемки секций имеются смотровые люки 9. Они быстросъемные и закреплены четырьмя пружинными запорами.

Переднюю и заднюю стенки в верхней части шахты соединяет балка 6, являющаяся фундаментом вентилятора холодильника. Диффузор 7 вентилятора с рамкой для крепления верхних жалюзи вварен в крышу холодильника. Для подвода теплого воздуха в зимнее время к секциям радиаторов на диффузоре имеется четыре вентиляционных люка с заслонками 4.

Наружные боковые стороны шахты открыты и средними балками, соединяющими переднюю и заднюю стенки шахты, разделяются на четыре проема для подвода воздуха к верхним и нижним секциям радиаторов. Под вентилятором холодильника на арке, образующей верхнюю часть прохода, стоит обтекатель 5. Обтекатель имеет люк 8 для смазки подпятника вентилятора, а его диаметр соответствует диаметру барабана вентиляторного колеса. Испытания холодильника на тепловозе показали, что установка обтекателя уменьшает аэродинамическое сопротивление шахты.

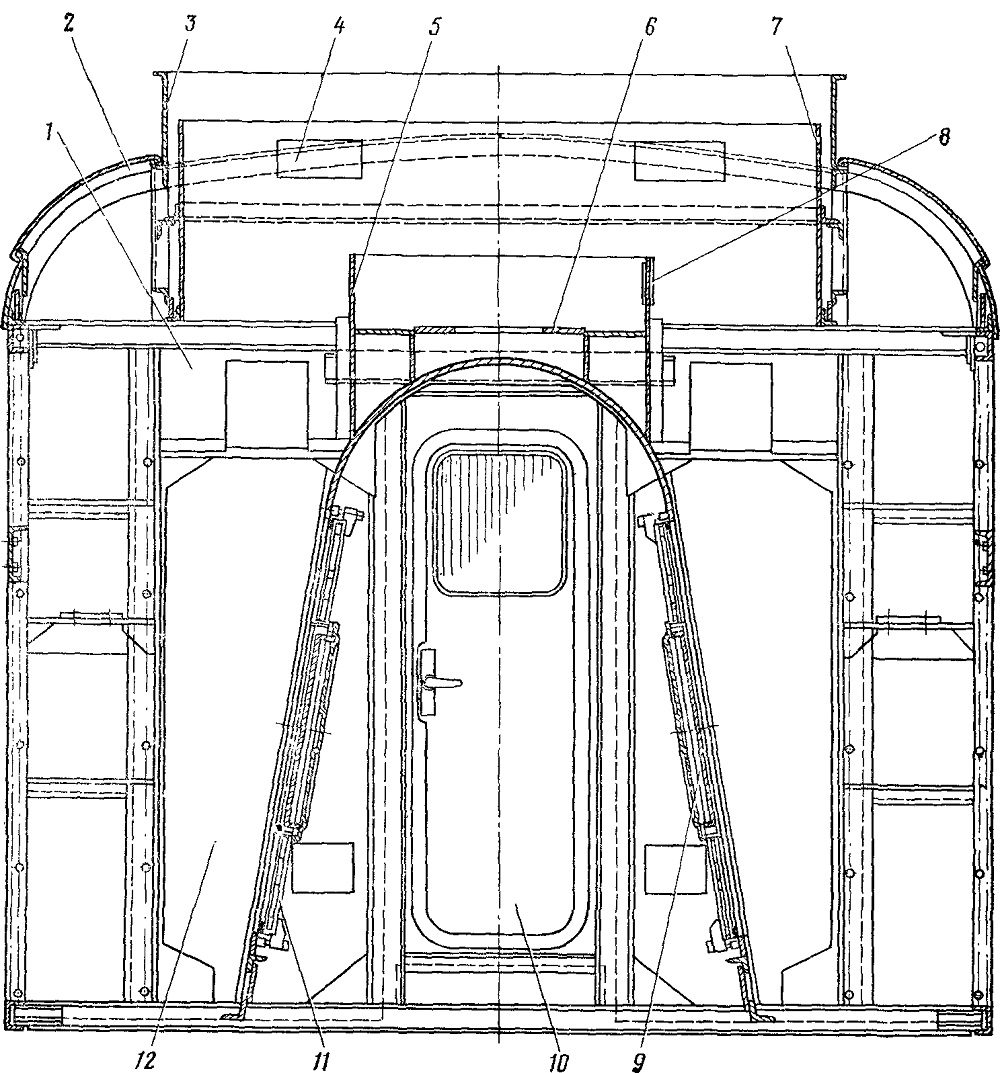

Рис. 69. Поперечный разрез шахты холодильной камеры
1 — шахта холодильной камеры; 2 — вентиляционный люк; 3 — рамка под верхние жалюзи;
4 — заслонка для подвода теплого воздуха к секциям радиаторов; 5 — обтекатель; 6 — балка; 7 — диффузор; 8— люк для смазки подпятника вентилятора; 9— смотровой люк; 10 — дверь; 11 — люк шахты холодильной камеры для выемки секций; 12 — песочница
