111.8. Средства
пожаротушения тепловоза 2ТЭ116
На тепловозе установлены средства пожаротушения трех видов:
углекислотные огнетушители ОУ-5, огнетушитель ОХВП-Ш, воздухопенная и
газовая противопожарные установки.
Противопожарная воздухопенная установка тепловоза 2ТЭ116
(рис. 65) предназначена для тушения пожаров
на тепловозе или на соседнем с тепловозом объекте и состоит из
резервуара 10 для огнегасящей жидкости, двух генераторов высокократной
пены и трубопровода. Трубопровод имеет пневматическую и гидравлическую
части. В исходном положении краны 1, 3, 13 должны быть закрыты, кран 12
открыт. После опробования системы или окончания тушения пожара сжатый
воздух, заполнивший трубопровод, постепенно выйдет через отверстие
дросселя 5. В целях предотвращения попадания пены в воздухопровод на
трубах подвода воздуха к резервуару и отвода жидкости устанавливаются
предохранительные кольца 15 и 16 из фольги толщиной 0,018 мм, подлежащие
замене после каждого случая пользования системой. Для удобства
пользования генераторами высокократной пены они соединены с гибкими
резинотканевыми шлангами длиной 12 м, позволяющими использовать
генератор, размещенный около шахты холодильной камеры, для тушения
пожара на соседней секции и тушения обоими генераторами на соседних с
тепловозом объектах.
Для приведения установки в действие нужно открыть один из пусковых
кранов 1, взять в руки генератор высокократной пены 2, направить его на
горящий объект и открыть кран 3. Время работы установки одним
генератором 3,5 мин, двумя генераторами —1,5 мин при кратности выхода
пены 70—100, После ликвидации пожара необходимо закрыть пусковые краны I
и краны 3 на генераторах высокократной пены и уложить генераторы на свои
места.
По прибытии в депо остатки водного раствора пенообразователя удаляют из
гидравлической части трубопровода закрытием крана 12 и открытием кранов
1,3 и 13. Воздух по трубам через рукава и генераторы пены вытеснит всю
жидкость из трубопровода. Для полного слива огнегасящей жидкости
открывают вентиль 11 ч резервуар промывают водой.

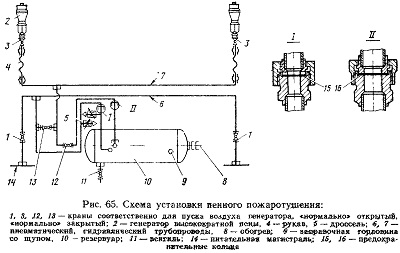

Рис. 65. Схема установки пенного пожаротушения
