111.6. Воздухопровод управления и обслуживания тепловоза 2ТЭ116

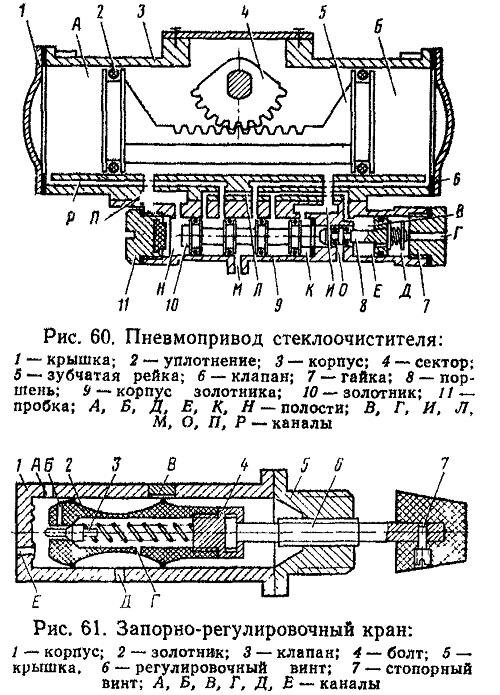

Пневматический привод стеклоочистителя тепловоза 2ТЭ116

(рис. 60) состоит из корпуса 3, в котором перемещается зубчатая рейка 5, имеющая на цилиндрических поверхностях торцов уплотнения 2. Через зубчатый сектор 4 и ось рейка приводит в движение щетку стеклоочистителя. К корпусу стеклоочистителя крепится корпус 9 распределительного механизма, внутри которого находится золотник 10 и поршень 8 автоматической укладки щетки в крайнее стационарное положение.

Запорно-регулировочный кран (рис. 61) состоит и корпуса 1, закрытого крышкой, внутри которого находится золотник 2 с подпру-жинным клапаном 3. При вращении регулировочным винтом 6 золотника 2 соединяются каналы Е и Д, чем открывается доступ воздуху к стеклоочистителю. При этом золотник своим уплотнением изменяет длину щелевого канала В и соответственно расход воздуха, что, в конечном итоге, приводит к изменению скоростй перемещения щеток. Перед включением подачи воздуха золотник 10 (см. рис. 60) стеклоочистителя находится в крайнем левом положении и своими полостями и уплотнениями соединяет канал М с каналами Р и О, а полость Б через канал В — с каналом J1. При перемещении золотника 2 (см. рис. 61) крана воздух из магистрали через каналы В и А поступает в канал М (см. рис. 60) стеклоочистителя и далее через золотник стеклоочистителя, канал Р в полость А. Под давлением воздуха зубчатая рейка 5 переместится вправо, поворачивая сектор 4 и через ось — щетку стеклоочистителя. При перемещении рейки вправо воздух вытесняется из полости Б по каналу В через золотник стеклоочистителя, каналу Л в полость Е и перемещает вправо поршень 8.

Из полости Е воздух, проходя через отверстия в поршне, после выравнивания давлений в полостях Д и Е, для обеспечения плавности хода рейки стеклоочистителя отжимает подпружинный клапан 6 с поршнем 8 влево и из канала Г поступает в канал Д запорно-регулировочного крана и далее через щелевой канал В в атмосферу. Зубчатая рейка 5 при дальнейшем перемещении вправо сдвинется настолько, что полость А через канал П сообщится с полостью Н золотника стеклоочистителя и воздух, поступающий из полости А, переместит золотник вправо. Воздух из полости Е вытеснится в атмосферу через канал О. При этом золотник 10 соединит каналы Р и Л, а канал М с В. Воздух из магистрали по каналу М через полость золотника 10, канал В начнет поступать в полость Б, am полости А через канал Р, полость золотника 10, канал Л в полость Е и через отверстия в клапане 6 воздух канала Г уйдет в канал Д запорно-регулировочного крана, оттуда через щелевой канал В в атмосферу. Переместившись влево, зубчатая рейка

5 стеклоочистителя соединяет полость Б с каналом И. Воздух, поступив в полость К, переместит золотник 10 влево и все повторится сначала. Воздух, вытесненный из полости Я, через канал П поступает в полость между уплотнениями рейки 5 и затем при перемещении рейки вправо канал П соединится с каналом И и полостью К.. Полость К соединится с каналом О после перемещения влево поршня 8 воздухом, вытесняемым из полости Б в полость Е. Таким образом, при совместной работе запорно-регулировочного крана КрЗОА со стеклоочистителем CJI440E воздух по каналам Е и А крана поступает через канал М в стеклоочиститель-. После срабатывания в стеклоочистителе воздух из канала Г стеклоочистителя через каналы Д и В крана уходит в атмосферу.

Конструкция стеклоочистителя и запорно-регулировочного крана позволяет автоматически укладывать щетку в крайнее стационарное положение после их отключения- При вращении ручки крана на закрытие его золотник 2 (см. рис. 61) перекроет атмосферное давление, щелевой канал В, и клапан 3, упершись во внутренний торец корпуса крана, откроет доступ воздуху по каналам Б, Г и Д в канал Г и полость Б золотника стеклоочистителя.
Под действием поступающего воздуха поршень 8 (см. рис. 60), перемещаясь влево, передвигает влево золотник 10 и сообщит полость Е с атмосферным каналом О. Воздух из магистрали через каналы Е и Л запорно-регулировочного клапана, каналы М и Р стеклоочистителя попадет в полость А, передвинет вправо до упора зубчатую рейку 5, а воздух, вытесняемый из полости Б, по каналам В, Л и полость Е уйдет через канал О в атмосферу. При дальнейшем вращении регулировочного винта крана торец золотника 2 (см. рис. 61) упрется в пояски корпуса и перекроет доступ воздуху к стеклоочистителю.
