ФИЛЬТР МАСЛЯНОЙ СИСТЕМЫ УПРАВЛЕНИЯ ТЕПЛОВОЗА ТГМ3

(рис. 60)

Масляный фильтр системы управления представляет собой обычный пластинчатый фильтр грубой очистки. Он состоит из корпуса 1, к которому с помощью стоек 11, стержня 12, шайб 8 и 15, пластины 14, валика 4, шайбы 16 и гайки 17 крепится пакет фильтрующих пластин 9, промежуточных пластин 10 и счищающих 18. Фильтрующий пакет заключен в камеру, образованную отстойником 2 и корпусом 1. Отстойник 2 к корпусу крепится с помощью фланца

3 через уплотнительное кольцо 13 болтами 19. В днище отстойника

2 имеется сливная пробка 20 с прокладкой 21. Валик 4 в корпусе уплотнен сальником 23 и гайкой 5.

Жидкость фильтруется за счет прохода масла через зазоры между фильтрующими пластинами 9. Фильтр прочищается периодически проворачиванием валика 4. Так как фильтрующие пластины' 9 закреплены на валике 4 и провернуться не могут, а счищающие пластины не могут провернуться относительно неподвижного стержня 12, то при вращении валика счищающие пластины 18, поставленные между фильтрующими, прочищают зазор между ними. Масло от вихревого нас оса входит в фильтр по каналу а. После прохождения через зазоры б масло по отверстиям в и каналам гид поступает к электрогидравлическим вентилям.

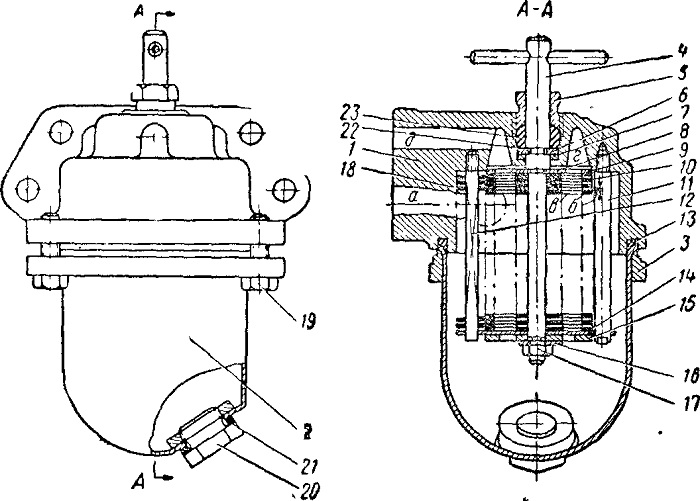

Рис. 60. Фильтр масляной системы управления;
1—корпус; 2—отстойник; 3 — фланец; 4 — валик; 5 — гайка; 6 — шайба замковая; 7 —прокладка; 8 — шайба упорная; 9 — пластина фильтрующая; 10 — пластина промежуточная; 11 — стойка; 12—стержень; 13 — уплотнительное кольцо; 14—пластина опорная; 15 — шайба зажимная; 16 — шайба стопорная; 17 — гайка; 18— пластина счищающая;
19— болт; 20—пробка; 21—прокладка; 22—шайба сальника; 23—сальник
