СИСТЕМЫ ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7

Манометр жидкостный дизеля 2-2Д49 тепловоза ТЭМ7

 (рис. 47) предназначен для замера разрежения в картере дизеля и подачи сигнала в электрическую схему тепловоза на остановку дизеля в случае повышения давления в картере выше заданного предела.

Манометр состоит из корпуса 5, изготовленного из прозрачного органического стекла с V-образным каналом а, шкалы 4, контактной колодки 2 с двумя проволочными электродами 3, штуцера 1. Канал а залит водным раствором с содержанием 5—10 % поваренной соли и 1—2 % бихромата калия по ГОСТ 2652—71 до уровня нулевой отметки шкалы. Штуцер 1 соединен трубкой с картером дизеля, а электроды— с электрической схемой тепловоза При изменении разрежения выше допустимого в картере дизеля водяной
столб в канале а поднимается, замыкает электроды и, воздействуя через электрическую схему на тяговый электромагнит объединенного регулятора, останавливает дизель. Отверстие б предназначено для сообщения канала а с атмосферой, пробка 6—для слива жидкости из манометра.

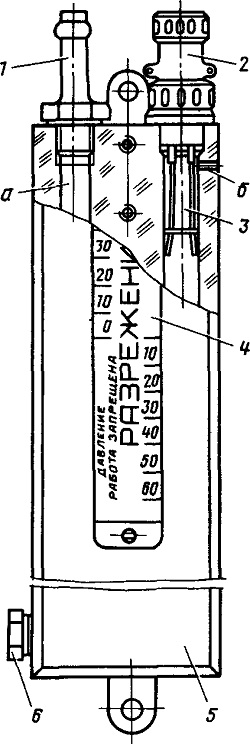

Рис 47 Манометр жидкостный 1—штуцер, 2—колодка контактная, 3—электроды проволочные, 4—шкала, 5—корпус, 6—пробка, а—канал, б—отверстие
