СИСТЕМЫ ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7

Клапан невозвратный дизеля 2-2Д49 тепловоза ТЭМ7

 (рис. 40) в масляной системе дизеля не допускает переток масла из нагнетательной магистрали дизеля в магистраль маслопрокачивающего насоса в период работы дизеля. Он состоит из корпуса 1 и клапана 2 и установлен между фланцами 4 масляного трубопровода. Клапан 2 конусной поверхностью В разделяет корпус 1 на две полости А к Г. Выступы Д предназначены для направления клапана при его движении, выступы Б— для ограничения хода клапана. Нормальное положение клапана вертикальное — полостью А вверх. Клапан 2 под действием давления масла, создаваемого маслопрокачивающим насосом во время прокачки дизеля маслом, поднимается, и масло поступает из полости Г в полость А и по трубе подводится в масляную магистраль дизеля После прекращения работы маслопрокачивающего насоса клапан под действием собственного веса опускается и разобщает полости А и Г, тем самым препятствуя проходу масла, поступающего от масляного насоса во время работы дизеля в магистраль маслопрокачивающего насоса

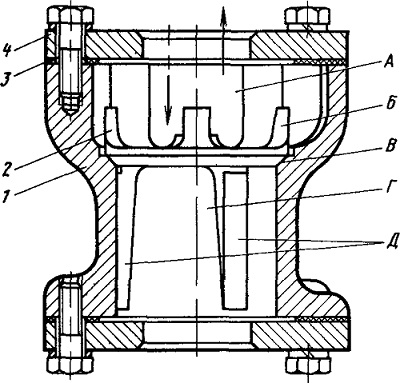

Рис 40. Клапан невозвратный

1—корпус, 2—клапан, 3—прокладка, 4—фланец, А, Г—полости, Б, Д—выступы, В—поверхность конусная
