Электроаппаратура тепловоза ТЭМ2У

Контактор электропневматический типа ПК-753Б-6

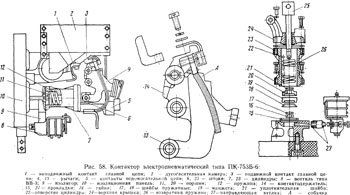

Контактор электропневматический типа ПК-753Б-6 (рис. 58)

предназначен для коммутации цепи тягового электродвигателя тепловоза. Контактор состоит из неподвижного контакта главной цепи 1 с последовательной дугогасительной катушкой и дугогасительной камерой 2, подвижного контакта 3, контактов вспомогательной цепи 5 и пневматического привода, управляемого электро-пневматическим вентилем 8 типа ВВ-3, укрепленным на изоляторе 9. Все узлы аппарата смонтированы на изоляционной панели 10.
