Двухмашинный агрегат тепловоза ТЭМ2У

Электрооборудование тепловоза ТЭМ2У

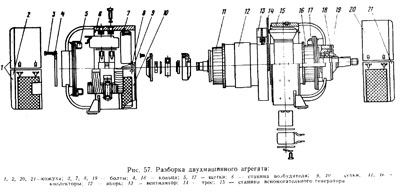

Двухмашинный агрегат (рис. 57) однокорпусного исполнения состоит из возбудителя и вспомогательного генератора. Якорь

агрегата вращается на двух подшипниках, встроенных в торцовые части станин, и имеет свободный конец вала со стороны вспомогательного генератора.

Станина состоит из двух частей с разъемом посередине. Агрегат самовентилируемый, с забором воздуха с торцов и выбросом в центре станины.

Возбудитель типа МВТ-25/9 — четырехполюсная машина постоянного тока с продольным расщеплением главных полюсов и с четырьмя добавочными полюсами.

На главных полюсах расположены дифференциальная и параллельная (шунтовая) обмотки.

Вспомогательный генератор типа МВГ-25/11 представляет собой шестиполюсную машину постоянного тока с шестью добавочными полюсами и параллельным (шунтовым) возбуждением.
