ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕПЛОВОЗА ТЭМ2У

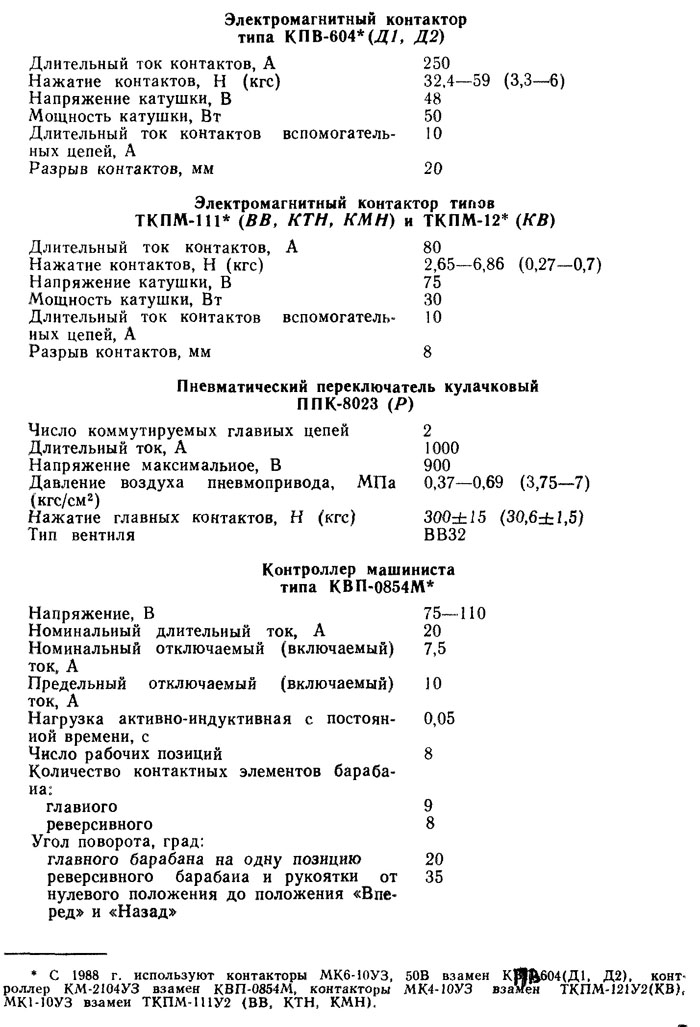

Реле и контакторы тепловоза ТЭМ2У
Электропневматический контактор типа ПК-753Б-6 (П1, П2)
Электромагнитный контактор типа ТКПД-114В (Ш1 -Ш4)
Реле с высоким коэффициентом возврата типа
РК-251
Данные катушек
|
Катушка цепи |
Номинальный ток, А |
Номинальное напряжение, В |
Сопротивление при t = 20° С, Ом |
Число витков |
Марка провода |
|
Силовой Управления |
630 1,5 |
900 75 |
0,04 |
1 48 |
Шина ПЭВ-2 |
Данные контактов
Номинальное напряжение, В 60
Разрываемый ток размыкающих контактов, А 1,5
Разрыв контактов, мм 0,8
Реле управления типа РПУ-3 (РУ1, РУ4, РУ5, РУ12,
РУ14)
Все реле управления одного типа, отличаются лишь числом и исполнением
контактов.
Характеристика реле
Контакторы управления типа МК1 (КУ2, КУ10, КУ17, КУШ)
