ТЯГОВЫЙ ХОМУТ И ДРУГИЕ ДЕТАЛИ УПРЯЖНОГО УСТРОЙСТВА АВТОСЦЕПКИ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Упорная плита автосцепки ж/д транспорта

Упорная плита (фиг. 61) предназначена для передачи ударов и сжимающих усилий от торца хвостовика автосцепки поглощающему аппарату и тягового усилия от поглощающего аппарата — передним упорным угольникам. Плита имеет прямоугольную форму со срезанными в верхней части углами. В средней части её имеется гнездо с цилиндрической поверхностью для опоры торца хвостовика автосцепки. Такая опора облегчает повороты корпуса автосцепки в горизонтальной плоскости и, кроме того, предотвращает поперечное смещение хвостовика, чем обеспечивается центральное нагружение плиты.

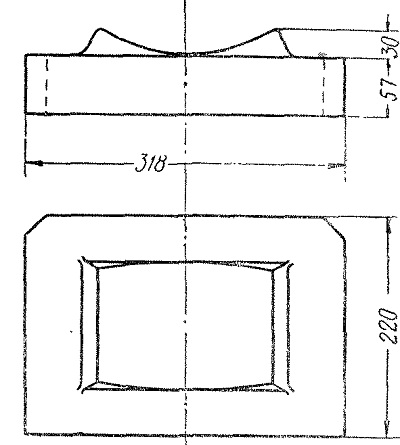

Фиг. 61. Упорная- плита
